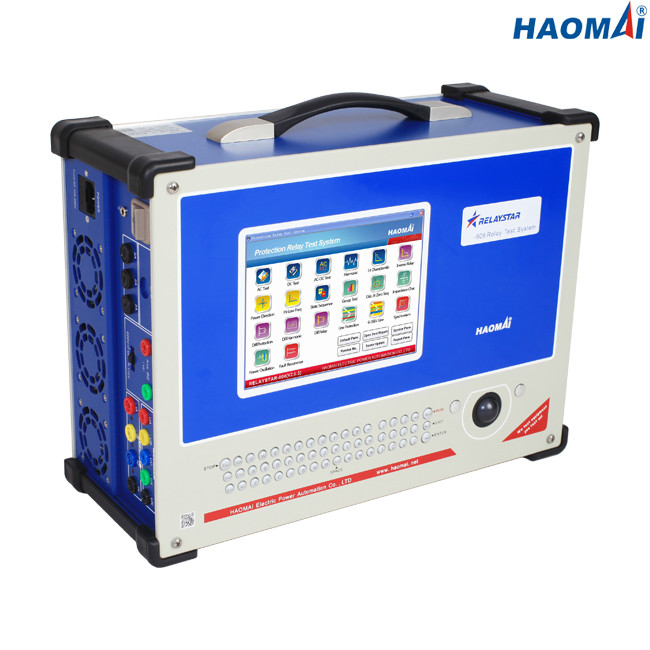

Name: Bộ hệ thống kiểm tra rơ le 3 pha đa kênh với màn hình LCD 8 inch
Brand: HAOMAI
SKU: RELAYSTAR-806

Nhà Sản phẩm Hệ thống kiểm tra chuyển tiếp

Bộ hệ thống kiểm tra rơ le 3 pha đa kênh với màn hình LCD 8 inch

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	HAOMAI
Chứng nhận:	ISO9001:2015, Test Report, Calibration Report
Số mô hình:	RELAYSTAR-806

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 bộ
Giá bán:	negotiation
chi tiết đóng gói:	Hộp đựng vận chuyển + Hộp đựng ván ép
Thời gian giao hàng:	10-15 ngày làm việc
Điều khoản thanh toán:	T / T
Khả năng cung cấp:	400 bộ mỗi tháng

Tiếp xúc

Chi tiết sản phẩm

tên sản phẩm:	Bộ kiểm tra tiếp sức, Bộ kiểm tra tiếp sức, Bộ kiểm tra tiêm thứ cấp	Sản lượng hiện tại:	3x0… 40A
Đầu ra điện áp:	4x0… 150V	Độ chính xác đầu ra:	≤0,1% cho đầu ra AC
Kiểm tra từ đầu đến cuối:	Có sẵn	Hoạt động:	chế độ cục bộ + chế độ PC
Điểm nổi bật:	Hệ thống kiểm tra rơle đa kênh , Hệ thống kiểm tra rơle 3Phase , Bộ kiểm tra rơle 3 pha 8Inch

Hệ thống kiểm tra rơ le 3 pha tự động
Mô hình: RELAYSTAR-806
RELAYSTAR-806 là hệ thống kiểm tra rơ le tự động và có thể lập trình, cho phép kiểm tra tự động các rơ le bảo vệ, chẳng hạn như các rơ le được sử dụng trong hệ thống điện trung áp và cao áp.
Tất cả các bộ phận phần cứng của bộ RELAYSTAR-806 được đặt trong một hộp 3U, bao gồm: nguồn điện, các mạch giao diện, bảng điều khiển, bộ khuếch đại điện áp và dòng điện, PC công nghiệp nhúng, màn hình LCD 8 inch, bàn phím và con chuột.Nó có thể được vận hành cục bộ và hoàn thành tất cả các thử nghiệm mà không cần PC bên ngoài.
Bộ RELAYSTAR-806 hoạt động trong kết nối với máy tính, điều khiển nó qua cổng Ethernet.Nó cho phép bộ công cụ thông dịch tất cả các lệnh nhận được từ máy tính và truyền kết quả kiểm tra thông qua việc chạy phần mềm RELAYSTAR trên máy tính hoặc máy tính xách tay có hệ điều hành Windows.
Phần mềm RELAYSTAR chạy trên PC cho phép người dùng:
● Điều khiển tất cả các đầu ra dòng điện và điện áp, để mô phỏng tất cả các loại lỗi: cụ thể là các lỗi được tạo ra trên mạng phân phối có trung tính nối đất.
● Thay đổi đầu ra ở chế độ dốc hoặc bước.
● Xác định trạng thái của đầu vào và đầu ra giữa hai mô phỏng lỗi.
● Mô phỏng quá trình tiến hóa phức tạp, với các lỗi thay đổi trong quá trình kiểm tra.
● Lưu trực tiếp báo cáo thử nghiệm ở định dạng Word vào PC.

Những đặc điểm chính
1) Máy tính công nghiệp nhúng với màn hình LCD 8 inch
2) Kiểm soát và vận hành cục bộ hoặc bằng PC bên ngoài
3) Lên đến 3 đầu ra hiện tại và 4 điện áp cộng với nguồn cung cấp DC phụ trợ
4) Có khả năng bước hoặc tăng dòng điện
5) Kết quả đầu ra có độ chính xác cao: ≤0,1%
6) Giao diện Ethernet để kết nối PC
7) GPS bên trong cho các bài kiểm tra đầu cuối
8) Phần mềm quản lý dữ liệu và thử nghiệm nâng cao
9) Tự động bảo vệ quá tải và hở mạch
10) Chất lượng cao, an toàn và độ tin cậy

Thông số kỹ thuật
Máy phát điện hiện tại

Thiết lập phạm vi	AC 3 pha (LN)	3x0… 40A
	AC 1 pha (LL-LN)	1x0… 120A
	DC (LN)	3x… ± 10A
Quyền lực	AC 3 pha (LN)	3x300VA ở 40A
	AC 1 pha (LL-LN)	1x1000VA ở 120A
	DC (LN)	3x120VA ở 10A
Sự chính xác	AC: ± 1mA (≤0,2A), ≤0,1% (0,2 ~ 40A)
	DC: ± 5mA (0 ~ 0,5A), ≤0,2% (0,5 ~ 10A)
Nghị quyết	1mA

Máy phát điện áp

Thiết lập phạm vi	4 pha AC (LN)	4x0… 150V
	AC 1 pha (LL)	1x0… 300V
	DC (LN)	3x… ± 160V
Quyền lực	4 pha AC (LN)	4x70VA ở 150V
	AC 1 pha (LL)	1x140VA ở 300V
	DC (LN)	3x80VA ở 160V
Sự chính xác	AC: ± 2mV (0,2 ~ 2V), ≤0,1% (2 ~ 150V)
	DC: ± 10mV (0 ~ 5V), ≤0,2% (5 ~ 160V)
Nghị quyết	1mV

Nguồn cung cấp DC phụ trợ (Đầu ra mô phỏng pin)

Dải điện áp	110V / 220V (tối đa 1,5A)
Quyền lực	tối đa 165VA / 330VA

Đầu vào nhị phân

Con số	số 8
Đặc điểm đầu vào	liên hệ nhàn rỗi hoặc liên hệ tiềm năng không có
Đặc điểm ngưỡng	“0”: 0 ～ 6V;“1”: 12V ～ 250V
Tối đađo thời gian	999999.999 giây
Thời gian chính xác	± 1ms
Giải quyết thời gian	1ms

Đầu ra nhị phân

Con số	4
Gõ phím	liên hệ nhàn rỗi
Phá vỡ công suất	250VAC / 0,5A, 250VDC / 0,2A

Máy phát điện chung

Tính thường xuyên	phạm vi: 0 ~ 1200Hz
	độ chính xác: <1mHz (0 ~ 65Hz), <10mHz (65 ~ 450Hz), <20mHz (450 ~ 1200Hz)
	độ phân giải: 0,001Hz
Giai đoạn	phạm vi: -360 ° ~ + 360 °
	độ chính xác: 0,1 °
	độ phân giải: 0,01 °
Harmonic	thứ tự chồng chất: 2 ~ 24 lần
Harmonic	biến dạng: ≤0,5%

Nguồn cấp

Điện áp đầu vào danh nghĩa	tùy chỉnh (AC 220V / 230V / 120V ± 10%, 1 pha)
Tần số danh nghĩa	50/60 Hz
Đánh giá hiện tại	10A ở 230V / 12A ở 115V
Sự liên quan	ổ cắm AC tiêu chuẩn (IEC 60320)

Điều khoản khác

Cân nặng	18kg (39,68 lb)
Kích thước (Rộng x Cao x Dày, không có tay cầm)	405 × 300 × 164mm (15,94x11,81x6,46 in)
Cổng kết nối	2 cổng USB2.0, 1 cổng Ethernet

Hệ thống kiểm tra rơ le 3 pha tự động RELAYSTAR-806 có trọng lượng nhẹ, dễ dàng mang theo đến địa điểm kiểm tra.Bộ RELAYSTAR-806 và tất cả các phụ kiện được đặt trong một hộp hợp kim nhôm có tay cầm và bánh xe.
