| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015, Calibration Report |
| Số mô hình: | RELAYSTAR-H60 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Hộp đựng vận chuyển + Hộp đựng ván ép |
| Thời gian giao hàng: | 5-10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Bộ kiểm tra rơ le bảo vệ, Bộ kiểm tra rơ le, Hệ thống kiểm tra rơ le | Sản lượng hiện tại: | 6x0… 32A |
|---|---|---|---|
| Đầu ra điện áp: | 4x0… 300V | Độ chính xác đầu ra: | ≤0,05% cho đầu ra AC |
| Kiểm tra từ đầu đến cuối: | bằng GPS tích hợp | Hoạt động: | PC bên ngoài |
| Điểm nổi bật: | Bộ thử nghiệm tiêm thứ cấp HAOMAI,Bộ thử nghiệm tiêm thứ cấp 4x300V,Thiết bị thử nghiệm rơ le bảo vệ 6Phase |
||
Bộ thử nghiệm phun thứ cấp sáu pha điện áp cao

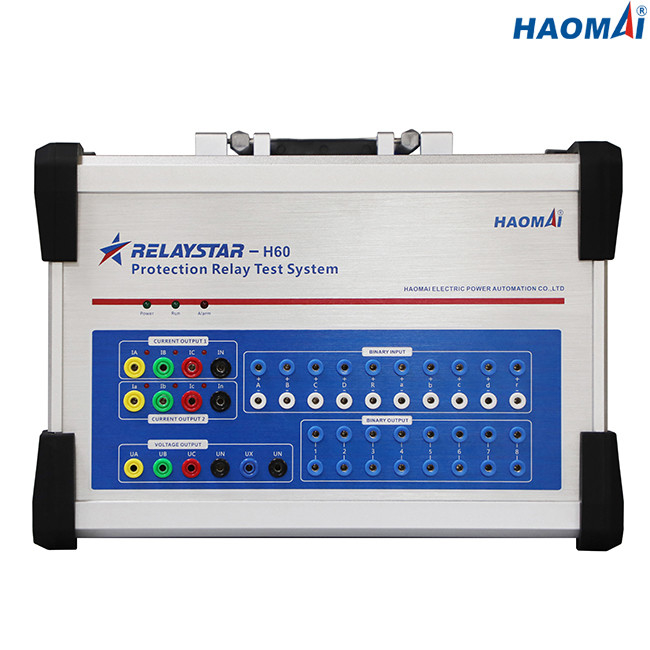

Mô hình: RELAYSTAR-H60
Bộ thử nghiệm phun thứ cấp sáu pha điện áp cao RELAYSTAR-H60 là bộ thử nghiệm rơ le bảo vệ di động để thử nghiệm rơ le bảo vệ dựa trên cơ điện, trạng thái rắn và bộ vi xử lý.
RELAYSTAR-H60 có thể tạo ra dòng điện sáu pha và điện áp bốn pha.Mỗi kênh đầu ra là độc lập và cường độ dòng điện và điện áp, góc pha và tần số có thể được điều chỉnh tùy ý.
Độ chính xác đầu ra AC của RELAYSTAR-H60 cao hơn nhiều, lên đến 0,05%.
RELAYSTAR-H60 có thể được điều khiển và vận hành bằng phần mềm RELAYSTAR chạy trên máy tính xách tay có hệ điều hành Windows.
RELAYSTAR-H60 có thể được đồng bộ hóa để thực hiện thử nghiệm đầu cuối với các bộ thử nghiệm được phân bổ trong các trạm biến áp khác nhau thông qua GPS tích hợp của nó.
Những đặc điểm chính
1) Ngõ ra dòng điện 6 pha (6 × 32A) + điện áp 4 pha (4 × 300V)
2) Độ chính xác đầu ra cao hơn (≤0,05% đối với đầu ra AC)
3) Kiểm tra từ đầu đến cuối thông qua GPS tích hợp
4) Giám sát và ghi âm tích hợp
5) Cơ sở xuất nhập khẩu RIO
6) Hiển thị vectơ trực tuyến
7) Đầu vào nhị phân phong phú và đầu ra nhị phân

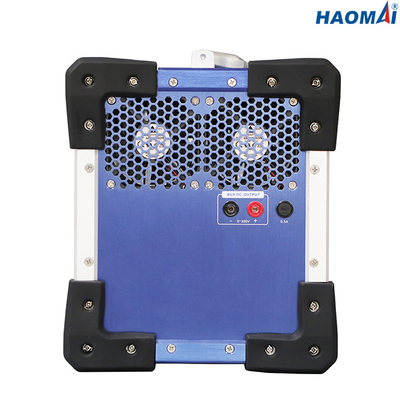

8) Đầu ra AUX DC có thể điều chỉnh 0-300V
9) Phần mềm kiểm tra RELAYSTAR mạnh mẽ
10) Nâng cấp phần mềm miễn phí
Thông số kỹ thuật
Máy phát điện hiện tại
| Thiết lập phạm vi | 6 pha AC (LN) | 6x0… 32A |
| AC 3 pha (LN) | 3x0… 64A | |
| AC 1 pha (LL-LN) | 1x0… 192A | |
| DC (LN) | 6x0… ± 15A | |
| Quyền lực | 6 pha AC (LN) | 6x240VA ở 32A |
| AC 3 pha (LN) | 3x400VA ở 64A | |
| AC 1 pha (LL-LN) | 1x750VA ở 192A | |
| DC (LN) | 6x240VA ở 15A | |
| Sự chính xác | AC: ± 2,5mA (≤0,5A), ≤0,05% (0,5 ~ 32A) | |
| DC: ≤0,1% | ||
| Nghị quyết | 1mA | |
Máy phát điện áp
| Thiết lập phạm vi | 4 pha AC (LN) | 4x0… 300V |
| AC 1 pha (LL) | 1x0… 600V | |
| DC (LN) | 4x0… ± 300V | |
| Quyền lực | 4 pha AC (LN) | 4x80VA ở 300V |
| AC 1 pha (LL) | 1x160VA ở 600V | |
| DC (LN) | 4x80VA ở 300V | |
| Sự chính xác | AC: ± 5mV (≤5V), ≤0.05% (5 ~ 300V) | |
| DC: ≤0,1% | ||
| Nghị quyết | 1mV | |
Nguồn cung cấp DC phụ trợ
| Dải điện áp | 0-300V |
| Độ chính xác đầu ra | ≤0,5% |
| Quyền lực | tối đa 160VA |
Đầu vào nhị phân
| Con số | 10 |
| Đặc điểm đầu vào | liên hệ nhàn rỗi hoặc liên hệ tiềm năng không có |
| Đặc điểm ngưỡng | “0”: 0-6V;“1”: 11V-250V |
| Tối đađo thời gian | 999999.999 giây |
| Thời gian chính xác | ≤0.1ms |
| Giải quyết thời gian | 0,1ms |
Đầu ra nhị phân
| Con số | số 8 |
| Gõ phím | liên hệ nhàn rỗi |
| Phá vỡ công suất | 250VAC / 0,5A, 250VDC / 0,2A |
Đầu vào đo điện áp DC
| Dải đo | 0 ... ± 10 V |
| Sự chính xác | sai số <0,02% rg.điển hình, <0,05% rg.bò tót Ấn Độ. |
Đầu vào đo dòng điện DC
| Dải đo | 0 ... ± 20 mA |
| Sự chính xác | sai số <0,02% rg.điển hình, <0,05% rg.bò tót Ấn Độ. |
Giám sát và Ghi âm tích hợp
| Giám sát | Đầu ra dòng điện 6 pha và điện áp 4 pha |
| ghi âm | đầu ra tương tự |
| Cách thức | giám sát thời gian thực, không cần đi dây bên ngoài |
| Độ dài ghi âm | không giới hạn (cho đến khi đầy bộ nhớ trong) |
Máy phát điện chung
| Tính thường xuyên | phạm vi: 0 ~ 1200Hz |
| độ chính xác: <1mHz (0 ~ 65Hz), <2mHz (65 ~ 450Hz), <5mHz (450 ~ 1200Hz) | |
| độ phân giải: 0,001Hz | |
| Giai đoạn | phạm vi: -360 ° ~ + 360 ° |
| độ chính xác: 0,1 ° | |
| độ phân giải: 0. 1 ° | |
| Harmonic | thứ tự chồng chất: 2 ~ 24 lần |
| biến dạng: ≤0,5% |
Nguồn cấp
| Điện áp đầu vào danh nghĩa | AC220V / 230V ± 10%, 1 pha |
| Tần số danh nghĩa | 50/60 Hz |
| Đánh giá hiện tại | 10A ở 230V |
| Sự liên quan | ổ cắm AC tiêu chuẩn (IEC 60320) |
Điều khoản khác
| Cân nặng | 14,8kg (32,63 lb) |
| Kích thước (Rộng x Cao x Dày, không có tay cầm) | 392x272x237mm (15,43x10,71x9,33 in) |

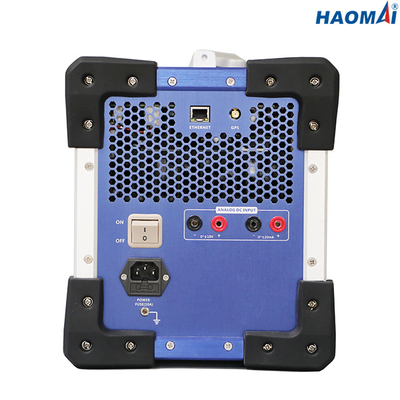

| Cổng kết nối | 1 cổng Ethernet |
Điều kiện môi trường
| Nhiệt độ hoạt động | 0 ... +50 ° C (+32 ... +122 ° F) |
| Nhiệt độ bảo quản | -25 ... +70 ° C (-13 ... +158 ° F) |
| Phạm vi độ ẩm | độ ẩm tương đối 5 ... 95%, không ngưng tụ |
| Rung động | IEC 60068-2-6 (20m / s2 ở 10 ... 150 Hz) |
RELAYSTAR-H60 là Bộ thử nghiệm phun thứ cấp sáu pha để thử nghiệm các rơ le bảo vệ dựa trên cơ điện, trạng thái rắn và bộ vi xử lý.
