Name: Thiết bị kiểm tra rơ le bảo vệ siêu nhẹ đa chế độ Đa năng
Brand: HAOMAI
SKU: RELAYSTAR-7000

Nhà Sản phẩm Hệ thống kiểm tra chuyển tiếp

Thiết bị kiểm tra rơ le bảo vệ siêu nhẹ đa chế độ Đa năng

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	HAOMAI
Chứng nhận:	ISO9001:2015, Type Test Report, Calibration Report
Số mô hình:	RELAYSTAR-7000

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 bộ
Giá bán:	negotiation
chi tiết đóng gói:	Hộp đựng vận chuyển + Hộp đựng ván ép
Thời gian giao hàng:	10-15 ngày làm việc
Điều khoản thanh toán:	T / T
Khả năng cung cấp:	400 bộ mỗi tháng

Tiếp xúc

Chi tiết sản phẩm

tên sản phẩm:	Bộ kiểm tra rơ le bảo vệ, Bộ kiểm tra rơ le, Bộ thử nghiệm tiêm thứ cấp	Sản lượng hiện tại:	6x0… 30A
Đầu ra điện áp:	6x0… 150V	Độ chính xác đầu ra:	≤0,1% cho đầu ra AC
Thử nghiệm IEC 61850:	Có sẵn	Hoạt động:	chế độ cục bộ + chế độ PC
Điểm nổi bật:	Thiết bị kiểm tra rơ le bảo vệ đa chế độ , Thiết bị kiểm tra rơ le bảo vệ siêu nhẹ , Thiết bị kiểm tra rơ le bảo vệ đa năng

Hệ thống kiểm tra rơ le đa năng

Mô hình:RELAYSTAR-7000

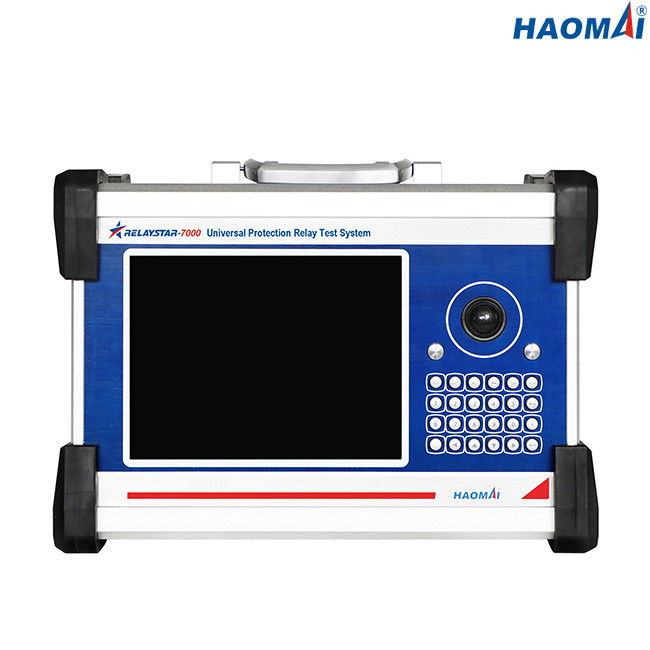

RELAYSTAR-7000 là một hệ thống thử nghiệm rơ le bảo vệ di động đa năng và di động.Thiết bị RELAYSTAR-7000 có thể được vận hành thông qua PC công nghiệp tích hợp với màn hình cảm ứng TFT LCD 9,7 inch, bàn phím và chuột, cho phép người dùng thực hiện kiểm tra bằng tay, trạng thái ổn định và động một cách nhanh chóng và dễ dàng.Kết quả thử nghiệm có thể được lưu trong bộ nhớ cục bộ, sau đó được tải xuống đĩa flash USB để truyền dữ liệu thử nghiệm hoặc để in báo cáo thử nghiệm.

Để kiểm tra hoàn toàn tự động trên PC, mỗi thiết bị RELAYSTAR-7000 đi kèm với một phiên bản cài đặt của phần mềm RELAYSTAR.Phần mềm RELAYSTAR có khả năng chạy trên PC với hệ điều hành Windows 10.

RELAYSTAR-7000 được thiết kế để kiểm tra rơ le bảo vệ điện cơ, trạng thái rắn và bộ vi xử lý, IEDs IEC61850 và khối hợp nhất.

RELAYSTAR-7000 cũng có thể được đồng bộ hóa để thực hiện thử nghiệm đầu cuối với các bộ thử nghiệm được phân bổ trong các trạm biến áp khác nhau thông qua GPS tích hợp của nó.

Những đặc điểm chính

● Có khả năng thử nghiệm rơ le bảo vệ dựa trên cơ điện, trạng thái rắn và bộ vi xử lý, IEDs IEC61850 và khối hợp nhất

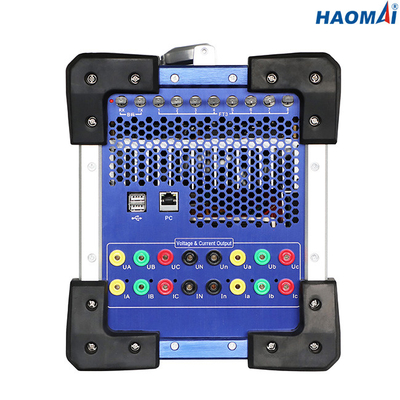

● Ngõ ra dòng điện 6 pha (6 × 30A) + điện áp 6 pha (6 × 150V)

● Hoạt động độc lập sử dụng màn hình LCD TFT đồ họa độ phân giải cao trực quan, không cần PC để vận hành

● Khả năng kiểm tra từ xa của PC

● Dòng điện cao và công suất cao

● Theo dõi và ghi lại dạng sóng tích hợp

● Khả năng kiểm tra đầu cuối được đồng bộ hóa vệ tinh GPS động

● Khả năng thử nghiệm IEC61850

Thông số kỹ thuật

Đầu ra dòng điện và điện áp chung

Máy phát điện hiện tại	Thiết lập phạm vi	6 pha AC (LN): 6x0… 30A
		DC (LN): 6x0… ± 10 A
	Quyền lực	6 pha AC (LN): 6x450VA tại 30A
		DC (LN): 6x120VA ở 10A
	Sự chính xác	AC: ± 1mA (≤0,2A), ≤0,1% (0,2 ~ 30A)
		DC: ± 5mA (0,2 ~ 0,5A), ≤0,2% (0,5 ~ 10A)
	Nghị quyết	1mA
Máy phát điện áp	Thiết lập phạm vi	6 pha AC (LN): 6x0… 150V
		DC (LN): 6x0… ± 160V
	Quyền lực	6 pha AC (LN): 6x80VA ở 150V
		DC (LN): 6x80VA ở 160V
	Sự chính xác	AC: ± 2mV (0,2 ~ 2V), ≤0,1% (2 ~ 150V)
		DC: ± 10mV (0,5 ~ 5V), ≤0,2% (5 ~ 160V)
	Nghị quyết	1mV
Máy phát điện chung	Tính thường xuyên	phạm vi: 0 ~ 1200Hz
		độ chính xác: <1mHz (0 ~ 65Hz), <10mHz (65 ~ 450Hz), <20mHz (450 ~ 1200Hz)
		độ phân giải: 0,001Hz
	Giai đoạn	phạm vi: -360 ° ~ + 360 °
		độ chính xác: 0,1 °
		độ phân giải: 0,01 °
	Harmonic	thứ tự chồng chất: 2 ~ 24 lần
		biến dạng: ≤0,5%

Giao diện Truyền thông Ethernet

Cách thức	10 / 100Base-TX (10 / 100Mbit, xoắn đôi, tự động giao nhau)
Số lượng cổng	2
Loại giao diện	RJ45
Chỉ báo trạng thái	Đèn LED

Giao diện truyền thông cáp quang

Cách thức	100Base-FX (100Mbit, cáp quang, song công)
Số lượng cổng	số 8
Loại giao diện	LC
Loại sợi	62,5 / 125μm (sợi quang đa chế độ)
Bước sóng	1310nm
Khoảng cách truyền	> 1km
Chỉ báo trạng thái	Đèn LED

Giao diện FT3

Số lượng cổng	9 (8 để truyền, 1 để nhận)
Loại giao diện	ST
Loại sợi	62,5 / 125μm (sợi quang đa chế độ)
Bước sóng	850nm

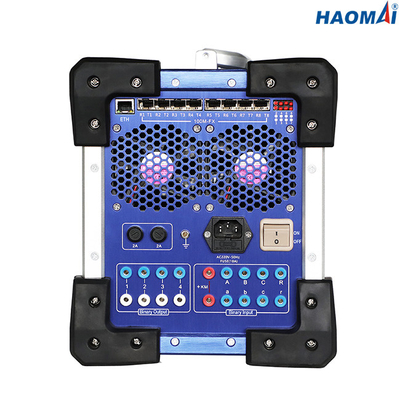

Đầu vào nhị phân

Con số	số 8
Gõ phím	liên hệ không tiềm năng hoặc liên hệ không hoạt động (nhận dạng tự động)
Đặc điểm ngưỡng	“0”: 0 ～ 6V;“1”: 12V ～ 250V

Đầu ra nhị phân

Con số	4
Gõ phím	liên hệ nhàn rỗi
Phá vỡ công suất	250VAC / 0,5A;250VDC / 0,2A

Giám sát và Ghi âm tích hợp

Giám sát	dòng điện và đầu ra điện áp
ghi âm	đầu ra tương tự, trạng thái đầu vào / đầu ra nhị phân
Cách thức	giám sát thời gian thực, không cần đi dây bên ngoài
Độ dài ghi âm	không giới hạn (cho đến khi đầy bộ nhớ trong)

Nguồn cấp

Điện áp đầu vào danh nghĩa	tùy chỉnh (AC230V / 120V ± 10%, 1 pha)
Tần số danh nghĩa	50/60 Hz
Đánh giá hiện tại	10A ở 230V / 12A ở 120V
Sự liên quan	Ổ cắm AC tiêu chuẩn (IEC 60320)

Điều kiện môi trường

Nhiệt độ hoạt động	0 ... +50 ° C (+32 ... +122 ° F)
Nhiệt độ bảo quản	-25 ... +70 ° C (-13 ... +158 ° F)
Phạm vi độ ẩm	độ ẩm tương đối 5 ... 95%, không ngưng tụ
Rung động	IEC 60068-2-6 (20m / s2 ở 10 ... 150 Hz)

Điều khoản khác

Cân nặng	19,5kg (42,99 lb)
Kích thước (Rộng x Cao x Dày, không có tay cầm)	405 × 295 × 250mm (15,94x11,61x9,84 in)

Tiêu chuẩn an toàn, tương thích điện từ

EMC	Sản phẩm tuân thủ Chỉ thị tương thích điện từ (EMC) 2004/108 / EC (CE phù hợp).
	Sản phẩm tuân thủ Chỉ thị điện áp thấp 2006/95 / EC (tuân theo CE).
Sự an toàn	IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2 / 3
	IEC 61010-1

RELAYSTAR-7000 là hệ thống thử nghiệm rơ le di động đa năng và hiện trường để thử nghiệm rơ le bảo vệ điện cơ, trạng thái rắn và bộ vi xử lý, IEDs IEC61850 và bộ hợp nhất trong nhà máy điện, cả trạm biến áp thông thường và trạm biến áp thông minh.
