Name: Hệ thống kiểm tra rơ le đa năng ISO9001, Bộ thử nghiệm rơ le đa năng và IED
Brand: HAOMAI
SKU: RELAYSTAR-7000

Nhà Sản phẩm Hệ thống kiểm tra chuyển tiếp

Hệ thống kiểm tra rơ le đa năng ISO9001, Bộ thử nghiệm rơ le đa năng và IED

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	HAOMAI
Chứng nhận:	ISO9001:2015, Type Test Report, Calibration Report
Số mô hình:	RELAYSTAR-7000

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 bộ
Giá bán:	negotiation
chi tiết đóng gói:	Hộp đựng vận chuyển + Hộp đựng ván ép
Thời gian giao hàng:	10-15 ngày làm việc
Điều khoản thanh toán:	T / T
Khả năng cung cấp:	400 bộ mỗi tháng

Tiếp xúc

Chi tiết sản phẩm

tên sản phẩm:	Bộ kiểm tra tiếp sức, Bộ kiểm tra tiếp sức, Bộ kiểm tra tiêm thứ cấp	Sản lượng hiện tại:	6x0… 30A
Đầu ra điện áp:	6x0… 150V	Độ chính xác đầu ra:	≤0,1% cho đầu ra AC
Thử nghiệm IEC 61850:	Có sẵn	Hoạt động:	chế độ cục bộ + chế độ PC
Điểm nổi bật:	Hệ thống kiểm tra rơ le ISO9001 , Hệ thống kiểm tra rơ le IED , Bộ chuyển tiếp đa năng và Bộ kiểm tra IED

Hệ thống kiểm tra chuyển tiếp đa năng

Mô hình: RELAYSTAR-7000

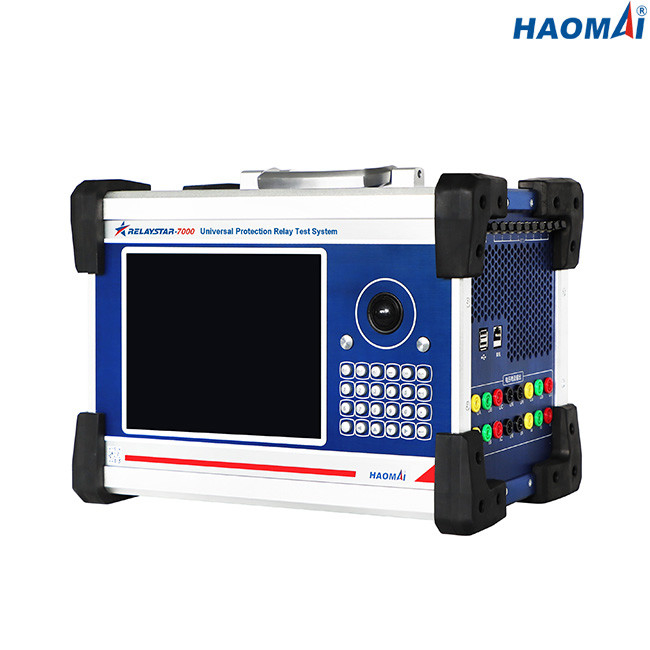

RELAYSTAR-7000 là một hệ thống kiểm tra đa năng và di động có khả năng kiểm tra nhiều loại rơle bảo vệ điện cơ, trạng thái rắn và bộ vi xử lý, rơle quá tải động cơ và IED dựa trên IEC 61850.

Thiết bị có thể được vận hành bằng tay thông qua PC công nghiệp tích hợp và giao diện người dùng màn hình TFT LCD 9,7 inch hoặc chạy phần mềm từ xa RELAYSTAR trên PC.

Giao diện người dùng tích hợp kết hợp màn hình LCD TFT lớn, dễ đọc, độ phân giải cao, độ nét cao, màn hình LCD TFT, hiển thị các giá trị đo như AC và DC Ampe, AC và DC Volts, và thời gian tính bằng giây và chu kỳ.Tùy thuộc vào loại thử nghiệm được chọn, các giá trị khác có thể được hiển thị, chẳng hạn như Góc pha, Tần số, Watts, VA hoặc Hệ số công suất.

Những đặc điểm chính

1) Thiết kế tất cả trong một để kiểm tra tất cả các loại rơ le bảo vệ và IED

2) Cả thử nghiệm cục bộ và thử nghiệm từ xa trên PC đều có sẵn

3) Có thể chuyển đổi 6 kênh hiện tại và 6 kênh điện áp

4) Giám sát và ghi âm tích hợp

5) Khả năng kiểm tra đầu cuối được đồng bộ hóa vệ tinh GPS động

6) Bốn chế độ đồng bộ hóa thời gian: GPS tích hợp, mã IRIG-B, PPS và IEEE1588

7) Khả năng thử nghiệm IEC 61850

Thông số kỹ thuật

Đầu ra dòng điện và điện áp chung

Máy phát điện hiện tại	Thiết lập phạm vi	6 pha AC (LN): 6x0… 30A
		DC (LN): 6x0… ± 10 A
	Quyền lực	6 pha AC (LN): 6x450VA tại 30A
		DC (LN): 6x120VA ở 10A
	Sự chính xác	AC: ± 1mA (≤0,2A), ≤0,1% (0,2 ~ 30A)
		DC: ± 5mA (0,2 ~ 0,5A), ≤0,2% (0,5 ~ 10A)
	Nghị quyết	1mA
Máy phát điện áp	Thiết lập phạm vi	6 pha AC (LN): 6x0… 150V
		DC (LN): 6x0… ± 160V
	Quyền lực	6 pha AC (LN): 6x80VA ở 150V
		DC (LN): 6x80VA ở 160V
	Sự chính xác	AC: ± 2mV (0,2 ~ 2V), ≤0,1% (2 ~ 150V)
		DC: ± 10mV (0,5 ~ 5V), ≤0,2% (5 ~ 160V)
	Nghị quyết	1mV
Máy phát điện chung	Tính thường xuyên	phạm vi: 0 ~ 1200Hz
		độ chính xác: <1mHz (0 ~ 65Hz), <10mHz (65 ~ 450Hz), <20mHz (450 ~ 1200Hz)
		độ phân giải: 0,001Hz
	Giai đoạn	phạm vi: -360 ° ~ + 360 °
		độ chính xác: 0,1 °
		độ phân giải: 0,01 °
	Harmonic	thứ tự chồng chất: 2 ~ 24 lần
		biến dạng: ≤0,5%

Giao diện Truyền thông Ethernet

Cách thức	10 / 100Base-TX (10 / 100Mbit, xoắn đôi, tự động giao nhau)
Số lượng cổng	2
Loại giao diện	RJ45
Chỉ báo trạng thái	Đèn LED

Giao diện truyền thông cáp quang

Cách thức	100Base-FX (100Mbit, cáp quang, song công)
Số lượng cổng	số 8
Loại giao diện	LC
Loại sợi	62,5 / 125μm (sợi quang đa chế độ)
Bước sóng	1310nm
Khoảng cách truyền	> 1km
Chỉ báo trạng thái	Đèn LED

Giao diện FT3

Số lượng cổng	9 (8 để truyền, 1 để nhận)
Loại giao diện	ST
Loại sợi	62,5 / 125μm (sợi quang đa chế độ)
Bước sóng	850nm

Đầu vào nhị phân

Con số	số 8
Gõ phím	liên hệ không tiềm năng hoặc liên hệ không hoạt động (nhận dạng tự động)
Đặc điểm ngưỡng	“0”: 0 ～ 6V;“1”: 12V ～ 250V

Đầu ra nhị phân

Con số	4
Gõ phím	liên hệ nhàn rỗi
Phá vỡ công suất	250VAC / 0,5A;250VDC / 0,2A

Giám sát và Ghi âm tích hợp

Giám sát	dòng điện và đầu ra điện áp
ghi âm	đầu ra tương tự, trạng thái đầu vào / đầu ra nhị phân
Cách thức	giám sát thời gian thực, không cần đi dây bên ngoài
Độ dài ghi âm	không giới hạn (cho đến khi đầy bộ nhớ trong)

Nguồn cấp

Điện áp đầu vào danh nghĩa	tùy chỉnh (AC230V / 120V ± 10%, 1 pha)
Tần số danh nghĩa	50/60 Hz
Đánh giá hiện tại	10A ở 230V / 12A ở 120V
Sự liên quan	Ổ cắm AC tiêu chuẩn (IEC 60320)

Điều kiện môi trường

Nhiệt độ hoạt động	0 ... +50 ° C (+32 ... +122 ° F)
Nhiệt độ bảo quản	-25 ... +70 ° C (-13 ... +158 ° F)
Phạm vi độ ẩm	độ ẩm tương đối 5 ... 95%, không ngưng tụ
Rung động	IEC 60068-2-6 (20m / s2 ở 10 ... 150 Hz)

Điều khoản khác

Cân nặng	19,5kg (42,99 lb)
Kích thước (Rộng x Cao x Dày, không có tay cầm)	405 × 295 × 250mm (15,94x11,61x9,84 in)

Hệ thống kiểm tra rơ le đa năng RELAYSTAR-7000 phù hợp nhất trong môi trường nơi bảo vệ dựa trên giao tiếp và số.Với độ chính xác cực cao, nó cũng là một bộ hiệu chuẩn dựa trên nguồn lý tưởng cho tất cả các loại thiết bị đo lường như máy đo PQ và PMU.

Hệ thống kiểm tra rơ le đa năng RELAYSTAR-7000 có khả năng bảo vệ hoàn hảo.Tất cả các đầu ra dòng điện và điện áp đều được chống quá tải và đoản mạch hoàn toàn và được bảo vệ chống lại các tín hiệu quá độ cao áp bên ngoài và quá nhiệt.

Hệ thống thử nghiệm chuyển tiếp đa năng RELAYSTAR-7000 đã thắng thầu nhiều lần từ SGCC (State Grid Corporation of China).Hình ảnh kiểm tra hiện trường được hiển thị như hình ảnh dưới đây.

Hệ thống kiểm tra rơ le đa năng ISO9001, Bộ thử nghiệm rơ le đa năng và IED 0
