| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015, Calibration Report |
| Số mô hình: | RELAYSTAR-H60 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Hộp đựng vận chuyển + Hộp đựng ván ép |
| Thời gian giao hàng: | 5-10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Bộ kiểm tra rơ le bảo vệ, Bộ kiểm tra rơ le, Bộ thử nghiệm tiêm thứ cấp | Sản lượng hiện tại: | 6x0… 32A |
|---|---|---|---|
| Đầu ra điện áp: | 4x0… 300V | Độ chính xác đầu ra: | ≤0,05% cho đầu ra AC |
| Kiểm tra từ đầu đến cuối: | bằng GPS tích hợp | Hoạt động: | Máy tính xách tay |
| Điểm nổi bật: | Hệ thống kiểm tra rơle 32,63lb,Hệ thống kiểm tra rơle 50Hz |
||

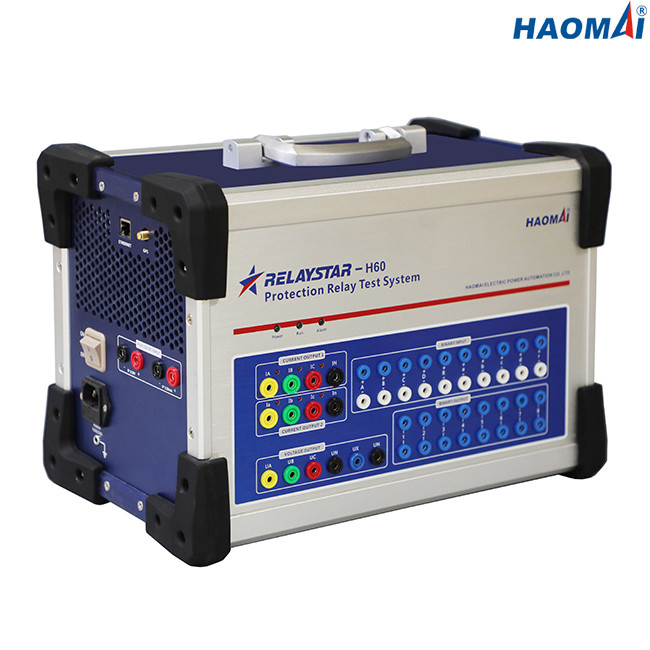

Độ chính xác cao Hệ thống kiểm tra rơ le sáu pha
Mô hình: RELAYSTAR-H60
RELAYSTAR-H60 là hệ thống kiểm tra rơ le 6 pha có độ chính xác cao để thử nghiệm tất cả các thế hệ và loại rơ le bảo vệ trong các trạm biến áp cao áp và môi trường công nghiệp.Nó có thể tạo ra dòng điện 6 pha (0… 32A / pha) và điện áp 4 pha (0… 300V / pha), và độ chính xác đầu ra cao hơn nhiều (lên đến 0,05%).
Độ chính xác cao Hệ thống kiểm tra rơ le sáu pha RELAYSTAR-H60 có thể được vận hành bằng phần mềm RELAYSTAR chạy trên máy tính xách tay có hệ điều hành Windows.
Kiểm tra đầu cuối có thể được thực hiện bằng GPS tích hợp của RELAYSTAR-H60.
Những đặc điểm chính
1) Ngõ ra dòng điện 6 pha (6 × 32A) + điện áp 4 pha (4 × 300V)
2) Cả thử nghiệm cục bộ và thử nghiệm từ xa trên PC đều có sẵn
3) Bộ khuếch đại công suất tuyến tính hiệu suất cao
4) Theo dõi và ghi lại dạng sóng tích hợp
5) Tự bảo vệ thông minh
6) Aux độc lập.DC để cấp nguồn cho rơ le bảo vệ
7) Chế độ kiểm tra tự động và thủ công có sẵn
8) Thực hiện kiểm tra end-to-end bằng GPS tích hợp
Thông số kỹ thuật
Máy phát điện hiện tại
| Thiết lập phạm vi | 6 pha AC (LN) | 6x0… 32A |
| AC 3 pha (LN) | 3x0… 64A | |
| AC 1 pha (LL-LN) | 1x0… 192A | |
| DC (LN) | 6x0… ± 15A | |
| Quyền lực | 6 pha AC (LN) | 6x240VA ở 32A |
| AC 3 pha (LN) | 3x400VA ở 64A | |
| AC 1 pha (LL-LN) | 1x750VA ở 192A | |
| DC (LN) | 6x240VA ở 15A | |
| Sự chính xác | AC: ± 2,5mA (≤0,5A), ≤0,05% (0,5 ~ 32A) | |
| DC: ≤0,1% | ||
| Nghị quyết | 1mA | |
Máy phát điện áp
| Thiết lập phạm vi | 4 pha AC (LN) | 4x0… 300V |
| AC 1 pha (LL) | 1x0… 600V | |
| DC (LN) | 4x0… ± 300V | |
| Quyền lực | 4 pha AC (LN) | 4x80VA ở 300V |
| AC 1 pha (LL) | 1x160VA ở 600V | |
| DC (LN) | 4x80VA ở 300V | |
| Sự chính xác | AC: ± 5mV (≤5V), ≤0.05% (5 ~ 300V) | |
| DC: ≤0,1% | ||
| Nghị quyết | 1mV | |
Nguồn cung cấp DC phụ trợ
| Dải điện áp | 0-300V |
| Độ chính xác đầu ra | ≤0,5% |
| Quyền lực | tối đa 160VA |
Đầu vào nhị phân
| Con số | 10 |
| Đặc điểm đầu vào | liên hệ nhàn rỗi hoặc liên hệ tiềm năng không có |
| Đặc điểm ngưỡng | “0”: 0-6V;“1”: 11V-250V |
| Tối đađo thời gian | 999999.999 giây |
| Thời gian chính xác | ≤0.1ms |
| Giải quyết thời gian | 0,1ms |
Đầu ra nhị phân
| Con số | số 8 |
| Gõ phím | liên hệ nhàn rỗi |
| Phá vỡ công suất | 250VAC / 0,5A, 250VDC / 0,2A |
Đầu vào đo điện áp DC
| Dải đo | 0 ... ± 10 V |
| Sự chính xác | sai số <0,02% rg.điển hình, <0,05% rg.bò tót Ấn Độ. |
Đầu vào đo dòng điện DC
| Dải đo | 0 ... ± 20 mA |
| Sự chính xác | sai số <0,02% rg.điển hình, <0,05% rg.bò tót Ấn Độ. |
Giám sát và Ghi âm tích hợp
| Giám sát | Đầu ra dòng điện 6 pha và điện áp 4 pha |
| ghi âm | đầu ra tương tự |
| Cách thức | giám sát thời gian thực, không cần đi dây bên ngoài |
| Độ dài ghi âm | không giới hạn (cho đến khi đầy bộ nhớ trong) |
Máy phát điện chung
| Tính thường xuyên | phạm vi: 0 ~ 1200Hz |
| độ chính xác: <1mHz (0 ~ 65Hz), <2mHz (65 ~ 450Hz), <5mHz (450 ~ 1200Hz) | |
| độ phân giải: 0,001Hz | |
| Giai đoạn | phạm vi: -360 ° ~ + 360 ° |
| độ chính xác: 0,1 ° | |
| độ phân giải: 0. 1 ° | |
| Harmonic | thứ tự chồng chất: 2 ~ 24 lần |
| biến dạng: ≤0,5% |
Nguồn cấp
| Điện áp đầu vào danh nghĩa | AC220V / 230V ± 10%, 1 pha |
| Tần số danh nghĩa | 50/60 Hz |
| Đánh giá hiện tại | 10A ở 230V |
| Sự liên quan | ổ cắm AC tiêu chuẩn (IEC 60320) |
Điều khoản khác
| Cân nặng | 14,8kg (32,63 lb) |
| Kích thước (Rộng x Cao x Dày, không có tay cầm) | 392x272x237mm (15,43x10,71x9,33 in) |
| Cổng kết nối | 1 cổng Ethernet |
Điều kiện môi trường
| Nhiệt độ hoạt động | 0 ... +50 ° C (+32 ... +122 ° F) |
| Nhiệt độ bảo quản | -25 ... +70 ° C (-13 ... +158 ° F) |
| Phạm vi độ ẩm | độ ẩm tương đối 5 ... 95%, không ngưng tụ |
| Rung động | IEC 60068-2-6 (20m / s2 ở 10 ... 150 Hz) |
Hệ thống kiểm tra rơ le sáu pha có độ chính xác cao RELAYSTAR-H60 là công cụ mạnh mẽ để kiểm tra tất cả các loại rơ le bảo vệ được sản xuất bởi các nhà sản xuất ABB, GE, ALSTOM, SIEMENS, Schneider, SEL, NR, SIFANG, CYG SUNRI, v.v.
Độ chính xác cao Hệ thống kiểm tra rơ le sáu pha RELAYSTAR-H60 được phát triển và sản xuất theo hệ thống đã đăng ký ISO 9001.
