| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015 |
| Số mô hình: | RELAYSTAR-S60 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Hộp đựng vận chuyển + Hộp đựng ván ép |
| Thời gian giao hàng: | 10-15 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Máy kiểm tra tiếp sức, Bộ kiểm tra tiếp sức, Hệ thống kiểm tra tiếp sức, Bộ kiểm tra tiêm thứ cấp | Sản lượng hiện tại: | 6x0… 30A |
|---|---|---|---|
| Đầu ra điện áp: | 6x0… 150V | Độ chính xác đầu ra: | ≤0,1% cho đầu ra AC |
| Hoạt động: | chế độ cục bộ + chế độ PC | Cân nặng: | 10,6kg (26,37 lb) |
| Điểm nổi bật: | Bộ kiểm tra rơ le bảo vệ siêu di động,Bộ kiểm tra rơ le bảo vệ 6Phase,Bộ kiểm tra rơ le đa năng 26 |
||

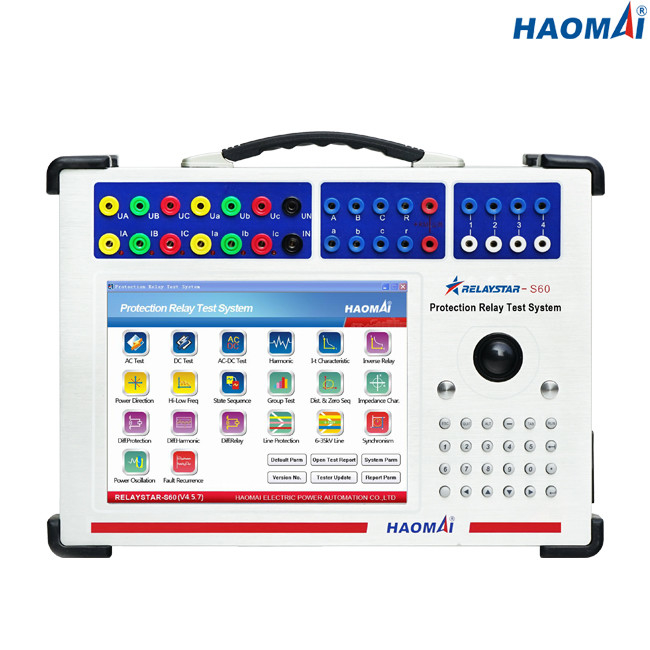

Bộ kiểm tra rơ le bảo vệ 6 pha siêu di động
Mô hình: RELAYSTAR-S60
RELAYSTAR-S60 là bộ thử nghiệm rơ le bảo vệ siêu di động cung cấp thử nghiệm xác minh hiệu suất của các rơ le bảo vệ dựa trên cơ điện, trạng thái rắn và bộ vi xử lý trong các cài đặt vận hành của chúng.
RELAYSTAR-S60 là một bộ thử nghiệm chắc chắn phù hợp để thử nghiệm nhiều loại rơ le bảo vệ hoạt động ở cả môi trường trong nhà và ngoài trời.Thiết kế tiện dụng và bố cục bảng điều khiển trực quan của thiết bị làm cho nó trở nên lý tưởng cho những người dùng lần đầu tiên được đào tạo ít hoặc không được đào tạo.
Những đặc điểm chính:
1) Ngõ ra dòng điện 6 pha (6 × 30A) + điện áp 6 pha (6 × 150V)
2) Máy tính công nghiệp nhúng với màn hình LCD 10,4 inch
3) Màn hình hiển thị phía trước thuận tiện cho biết biên độ điện áp / dòng điện hoạt động và các giá trị pha trong quá trình thử nghiệm
4) Thử nghiệm tương tự của các thiết bị bảo vệ 1A và 5A
5) Thực hiện mô phỏng trạng thái và kiểm tra tạm thời
6) Trình xem và phát lại COMTRADE
7) Trọng lượng thấp hơn: chỉ 10,6kg (26,37 lb)
Thông số kỹ thuật
Máy phát điện hiện tại
| Thiết lập phạm vi | 6 pha AC (LN) | 6x0… 30A |
| AC 3 pha (LN) | 3x0… 60A | |
| AC 1 pha (LL-LN) | 1x0… 180A | |
| DC (LN) | 6x0… ± 10 A | |
| Quyền lực | 6 pha AC (LN) | 6x200VA ở 30A |
| AC 3 pha (LN) | 3x300VA ở 60A | |
| AC 1 pha (LL-LN) | 1x600VA ở 180A | |
| DC (LN) | 6x100VA ở 10A | |
| Sự chính xác | AC: ± 1mA (≤0,2A), ≤0,1% (0,2 ~ 30A) | |
| DC: ± 5mA (0,2 ~ 0,5A), ≤0,2% (0,5 ~ 10A) | ||
| Nghị quyết | 1mA | |
Máy phát điện áp
| Thiết lập phạm vi | 6 pha AC (LN) | 6x0… 150V |
| AC 3 pha (LN) | 3x0… 300V | |
| DC (LN) | 6x0… ± 160V | |
| Quyền lực | 6 pha AC (LN) | 6x60VA ở 150V |
| AC 3 pha (LN) | 3x100VA ở 300V | |
| DC (LN) | 6x60VA ở 160V | |
| Sự chính xác | AC: ± 2mV (0,2 ~ 2V), ≤0,1% (2 ~ 150V) | |
| DC: ± 10mV (0,5 ~ 5V), ≤0,2% (5 ~ 160V) | ||
| Nghị quyết | 1mV | |
Đầu vào nhị phân
| Con số | số 8 |
| Đặc điểm đầu vào | liên hệ nhàn rỗi hoặc liên hệ tiềm năng không có |
| Đặc điểm ngưỡng | “0”: 0 ～ 6V;“1”: 12V ～ 250V |
| Tối đađo thời gian | 999999.999 giây |
| Thời gian chính xác | ± 1ms |
| Giải quyết thời gian | 1ms |
Đầu ra nhị phân
| Con số | 4 |
| Gõ phím | liên hệ nhàn rỗi |
| Phá vỡ công suất | 250VAC / 0,5A, 250VDC / 0,2A |
Máy phát điện chung
| Tính thường xuyên | phạm vi: 0 ~ 1200Hz |
| độ chính xác: <1mHz (0 ~ 65Hz); <10mHz (65 ~ 450Hz); <20mHz (450 ~ 1200Hz) | |
| độ phân giải: 0,001Hz | |
| Giai đoạn | phạm vi: -360 ° ~ + 360 ° |
| độ chính xác: 0,1 ° | |
| độ phân giải: 0,01 ° | |
| Harmonic | thứ tự chồng chất: 2 ~ 24 lần |
| biến dạng: ≤0,5% |
Nguồn cấp
| Điện áp đầu vào danh nghĩa | tùy chỉnh (AC 220V / 230V / 120V / 127V ± 10%, 1 pha) |
| Tần số danh nghĩa | 50/60 Hz |
| Đánh giá hiện tại | 10A ở 230V / 12A ở 115V |
| Sự liên quan | ổ cắm AC tiêu chuẩn (IEC 60320) |
Điều kiện môi trường
| Nhiệt độ hoạt động | 0 ... +50 ° C (+32 ... +122 ° F) |
| Nhiệt độ bảo quản | -25 ... +70 ° C (-13 ... +158 ° F) |
| Phạm vi độ ẩm | độ ẩm tương đối 5 ... 95%, không ngưng tụ |
| Rung động | IEC 60068-2-6 (20m / s2 ở 10 ... 150 Hz) |
Điều khoản khác
| Cân nặng | 10,6kg (26,37 lb) |
| Kích thước (Rộng x Cao x Dày, không có tay cầm) | 350 × 250 × 120mm (13,78x9,84x4,72 in) |
| Cổng kết nối | 2 cổng USB2.0, 1 cổng Ethernet |
Tiêu chuẩn an toàn, tương thích điện từ
| EMC | Sản phẩm tuân thủ Chỉ thị tương thích điện từ (EMC) 2004/108 / EC (CE phù hợp) |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2 / 3 | |
| Sự an toàn | Sản phẩm tuân thủ Chỉ thị điện áp thấp 2006/95 / EC (tuân theo CE). |
| IEC 61010-1 |
Bộ kiểm tra rơ le bảo vệ 6 pha siêu di động RELAYSTAR-S60 là sự lựa chọn tuyệt vời cho các kỹ sư thử nghiệm và vận hành để thực hiện thử nghiệm rơ le bảo vệ tại chỗ.
Bộ kiểm tra rơ le bảo vệ 6 pha siêu di động RELAYSTAR-S60 khá tiện lợi khi mang theo cho người sử dụng do kích thước siêu nhỏ và trọng lượng thấp hơn nhiều 10,6kg (26,37 lb).
