| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015, Type Test Report, Calibration Report |
| Số mô hình: | RELAYSTAR-7000 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Hộp đựng vận chuyển + Hộp đựng ván ép |
| Thời gian giao hàng: | 5-10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Bộ kiểm tra rơ le bảo vệ, Bộ kiểm tra rơ le, Hệ thống kiểm tra rơ le | Sản lượng hiện tại: | 6x0… 30A |
|---|---|---|---|
| Đầu ra điện áp: | 6x0… 150V | Độ chính xác đầu ra: | ≤0,1% cho đầu ra AC |
| Thử nghiệm IEC 61850: | Có sẵn | Hoạt động: | chế độ cục bộ + chế độ PC |
| Điểm nổi bật: | Bộ tiêm dòng điện thứ cấp 6 kênh,Bộ tiêm dòng thứ cấp 30A,Bộ kiểm tra rơ le đa pha đa pha |
||

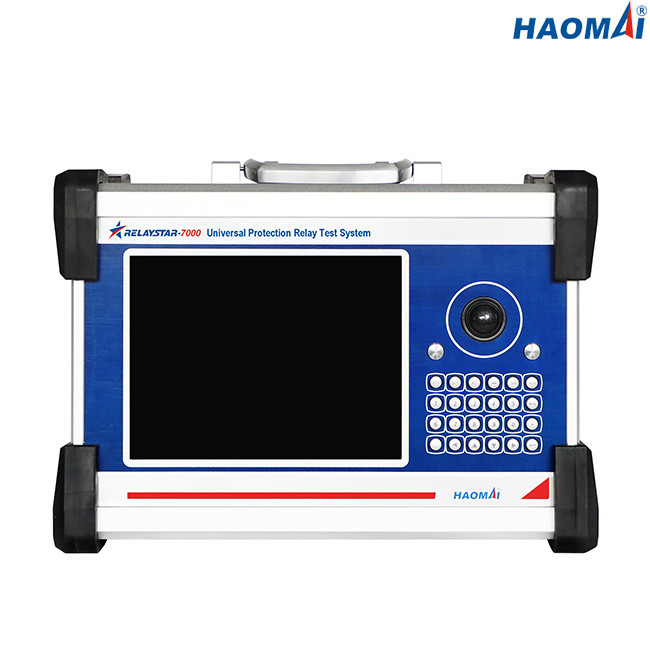

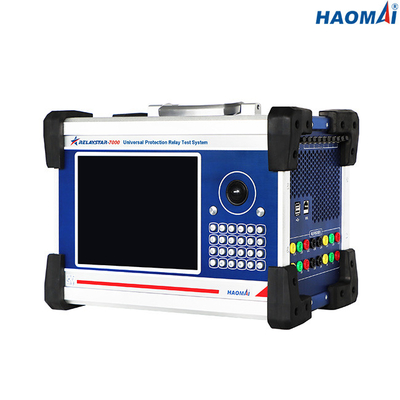

Bộ thử nghiệm tiêm thứ cấp phổ quát
Mô hình: RELAYSTAR-7000
RELAYSTAR-7000 là bộ kiểm tra tiêm thứ cấp nhiều pha, có thể xuất ra dòng điện 6 kênh và điện áp 6 kênh để kiểm tra rơ le bảo vệ điện cơ, trạng thái rắn và bộ vi xử lý.
Cần có Giao diện IEC61850 cho RELAYSTAR-7000 để thử nghiệm rơ le với giao thức truyền thông trạm biến áp dựa trên Ethernet.
Mô-đun đồng bộ hóa GPS tích hợp cho phép khởi động thử nghiệm đồng bộ hai thiết bị RELAYSTAR-7000.
Những đặc điểm chính
1) Thử nghiệm tất cả các loại rơ le bảo vệ: điện cơ, trạng thái rắn, số dựa trên bộ vi xử lý và IEC61850
2) Điều khiển bằng tay với màn hình màu
3) Khả dụng đồng thời: dòng điện 6 kênh và điện áp 6 kênh
4) Đầu ra hiện tại cao: 6 x 30 A, 3 x 60 A, 1 x 180 A
5) Giao diện giao thức IEC61850
6) Giao diện USB và Ethernet
7) Kết thúc thử nghiệm với GPS hoặc IRIG-B
8) Chất lượng, độ an toàn và độ tin cậy cao nhất
Thông số kỹ thuật
Đầu ra dòng điện và điện áp chung
| Máy phát điện hiện tại | Thiết lập phạm vi | 6 pha AC (LN): 6x0… 30A |
| DC (LN): 6x0… ± 10 A | ||
| Quyền lực | 6 pha AC (LN): 6x450VA tại 30A | |
| DC (LN): 6x120VA ở 10A | ||
| Sự chính xác | AC: ± 1mA (≤0,2A), ≤0,1% (0,2 ~ 30A) | |
| DC: ± 5mA (0,2 ~ 0,5A), ≤0,2% (0,5 ~ 10A) | ||
| Nghị quyết | 1mA | |
| Máy phát điện áp | Thiết lập phạm vi | 6 pha AC (LN): 6x0… 150V |
| DC (LN): 6x0… ± 160V | ||
| Quyền lực | 6 pha AC (LN): 6x80VA ở 150V | |
| DC (LN): 6x80VA ở 160V | ||
| Sự chính xác | AC: ± 2mV (0,2 ~ 2V), ≤0,1% (2 ~ 150V) | |
| DC: ± 10mV (0,5 ~ 5V), ≤0,2% (5 ~ 160V) | ||
| Nghị quyết | 1mV | |
| Máy phát điện chung | Tính thường xuyên | phạm vi: 0 ~ 1200Hz |
| độ chính xác: <1mHz (0 ~ 65Hz), <10mHz (65 ~ 450Hz), <20mHz (450 ~ 1200Hz) | ||
| độ phân giải: 0,001Hz | ||
| Giai đoạn | phạm vi: -360 ° ~ + 360 ° | |
| độ chính xác: 0,1 ° | ||
| độ phân giải: 0,01 ° | ||
| Harmonic | thứ tự chồng chất: 2 ~ 24 lần | |
| biến dạng: ≤0,5% |
Giao diện Truyền thông Ethernet
| Cách thức | 10 / 100Base-TX (10 / 100Mbit, xoắn đôi, tự động giao nhau) |
| Số lượng cổng | 2 |
| Loại giao diện | RJ45 |
| Chỉ báo trạng thái | Đèn LED |
Giao diện truyền thông cáp quang
| Cách thức | 100Base-FX (100Mbit, cáp quang, song công) |
| Số lượng cổng | số 8 |
| Loại giao diện | LC |
| Loại sợi | 62,5 / 125μm (sợi quang đa chế độ) |
| Bước sóng | 1310nm |
| Khoảng cách truyền | > 1km |
| Chỉ báo trạng thái | Đèn LED |
Giao diện FT3
| Số lượng cổng | 9 (8 để truyền, 1 để nhận) |
| Loại giao diện | ST |
| Loại sợi | 62,5 / 125μm (sợi quang đa chế độ) |
| Bước sóng | 850nm |
Đầu vào nhị phân
| Con số | số 8 |
| Gõ phím | liên hệ không tiềm năng hoặc liên hệ không hoạt động (nhận dạng tự động) |
| Đặc điểm ngưỡng | “0”: 0 ～ 6V;“1”: 12V ～ 250V |
Đầu ra nhị phân
| Con số | 4 |
| Gõ phím | liên hệ nhàn rỗi |
| Phá vỡ công suất | 250VAC / 0,5A;250VDC / 0,2A |
Giám sát và Ghi âm tích hợp
| Giám sát | dòng điện và đầu ra điện áp |
| ghi âm | đầu ra tương tự, trạng thái đầu vào / đầu ra nhị phân |
| Cách thức | giám sát thời gian thực, không cần đi dây bên ngoài |
| Độ dài ghi âm | không giới hạn (cho đến khi đầy bộ nhớ trong) |
Nguồn cấp
| Điện áp đầu vào danh nghĩa | tùy chỉnh (AC230V / 120V ± 10%, 1 pha) |
| Tần số danh nghĩa | 50/60 Hz |
| Đánh giá hiện tại | 10A ở 230V / 12A ở 120V |
| Sự liên quan | Ổ cắm AC tiêu chuẩn (IEC 60320) |
Điều kiện môi trường
| Nhiệt độ hoạt động | 0 ... +50 ° C (+32 ... +122 ° F) |
| Nhiệt độ bảo quản | -25 ... +70 ° C (-13 ... +158 ° F) |
| Phạm vi độ ẩm | độ ẩm tương đối 5 ... 95%, không ngưng tụ |
| Rung động | IEC 60068-2-6 (20m / s2 ở 10 ... 150 Hz) |
Điều khoản khác
| Cân nặng | 19,5kg (42,99 lb) |
| Kích thước (Rộng x Cao x Dày, không có tay cầm) | 405 × 295 × 250mm (15,94x11,61x9,84 in) |
Bộ thử nghiệm phun thứ cấp đa năng RELAYSTAR-7000 là lựa chọn ưu tiên cho các kỹ sư thử nghiệm trong trường hợp các biện pháp bảo vệ dựa trên số và truyền thông và IED.
IEC 61850 mô phỏng GOOSE của RELAYSTAR-7000A: ánh xạ các đầu ra nhị phân thành các thuộc tính dữ liệu trong các bản tin GOOSE đã xuất bản.
Bộ thử nghiệm phun thứ cấp đa năng RELAYSTAR-7000A có thể xuất bản các Giá trị lấy mẫu theo tiêu chuẩn IEC 61850 theo “Hướng dẫn triển khai cho giao diện kỹ thuật số với máy biến áp dụng cụ sử dụng IEC 61850-9-2” của Nhóm người dùng quốc tế UCA
Bộ thử phun thứ cấp đa năng HAOMAI được sử dụng rộng rãi trong hệ thống lưới điện, hóa dầu, luyện kim, đường sắt, mỏ than, viện nghiên cứu và các loại nhà máy, xí nghiệp quy mô lớn.
