| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015, Type Test Report, Calibration Report |
| Số mô hình: | RELAYSTAR-1600 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Hộp đựng vận chuyển + Hộp đựng ván ép |
| Thời gian giao hàng: | 5-10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Bộ kiểm tra tiếp sức, Bộ kiểm tra tiếp sức, Bộ kiểm tra tiêm thứ cấp | Sản lượng hiện tại: | 6x0… 40A |
|---|---|---|---|
| Đầu ra điện áp: | 6x0… 150V | Độ chính xác đầu ra: | ≤0,1% cho đầu ra AC |
| Hoạt động: | chế độ cục bộ + chế độ PC | ||
| Điểm nổi bật: | Bộ kiểm tra rơ le bảo vệ đa năng,Bộ kiểm tra rơ le bảo vệ 1000VA,Bộ kiểm tra rơ le vi xử lý |
||

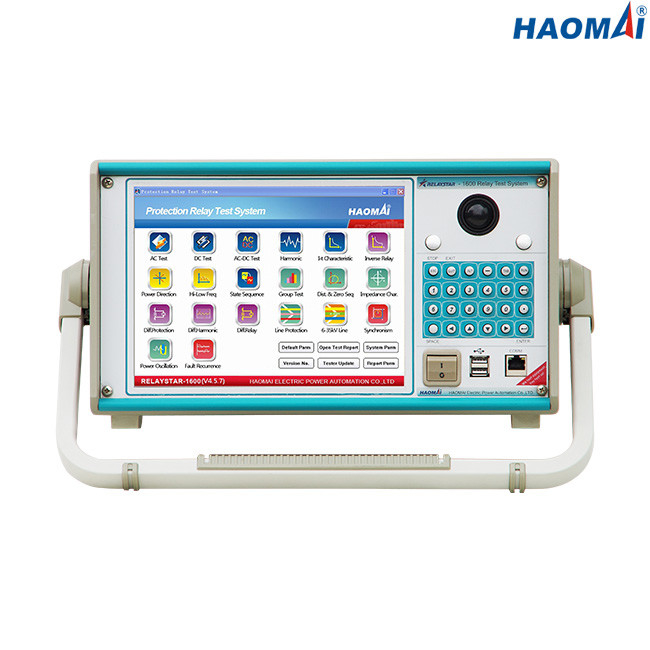

Hệ thống kiểm tra rơ le sáu pha công suất cao
Mô hình: RELAYSTAR-1600
RELAYSTAR-1600 là hệ thống kiểm tra rơ le bảo vệ tất cả trong một do HAOMAI phát triển, nhanh chóng và dễ sử dụng.Nó có thể được vận hành có hoặc không có PC.
RELAYSTAR-1600 có thể xuất ra dòng điện 6 pha (6x0… 40A) và điện áp 6 pha (6x0… 150V) để thử nghiệm rơle bảo vệ điện cơ, trạng thái rắn và bộ vi xử lý.
Bộ khuếch đại dòng điện áp được cấp nguồn cao hơn mới được sử dụng cho RELAYSTAR-1600.Bộ khuếch đại dòng điện cung cấp điện áp tuân thủ tối đa cho tải liên tục trong quá trình thử nghiệm và việc thay đổi dải được thực hiện tự động khi có tải.Điều này đảm bảo kết quả kiểm tra tốt hơn và tiết kiệm thời gian bằng cách không phải tắt đầu ra để thay đổi phạm vi.Công suất đầu ra không đổi trong nhiều trường hợp loại bỏ nhu cầu song song hoặc nối tiếp các kênh dòng điện với nhau để kiểm tra rơle gánh cao.
Những đặc điểm chính:
1) Ngõ ra dòng điện 6 pha (6 × 40A) + điện áp 6 pha (6 × 150V)
2) Máy tính công nghiệp nhúng với màn hình LCD 10,4 inch
3) Cả thử nghiệm cục bộ và thử nghiệm từ xa trên PC đều có sẵn
4) Sản lượng điện không đổi
5) Khả năng kiểm tra trạng thái ổn định và động
6) Kiểm tra từ đầu đến cuối với GPS tích hợp
7) Thực hiện các bài kiểm tra tạm thời
8) Các mô-đun thử nghiệm phong phú
Thông số kỹ thuật
Máy phát điện hiện tại
| Thiết lập phạm vi | 6 pha AC (LN) | 6x0… 40A |
| AC 3 pha (LN) | 3x0… 80A | |
| AC 1 pha (LL-LN) | 1x0… 240A | |
| DC (LN) | 6x0… ± 20 A | |
| Quyền lực | 6 pha AC (LN) | 6x300VA ở 40A |
| AC 3 pha (LN) | 3x450VA ở 80A | |
| AC 1 pha (LL-LN) | 1x1000VA ở 240A | |
| DC (LN) | 6x120VA ở 20A | |
| Sự chính xác | AC: ± 1mA (≤0,2A), ≤0,1% (0,2 ~ 40A) | |
| DC: ± 5mA (0,2 ~ 0,5A), ≤0,2% (0,5 ~ 20A) | ||
| Nghị quyết | 1mA | |
Máy phát điện áp
| Thiết lập phạm vi | 6 pha AC (LN) | 6x0… 150V |
| AC 3 pha (LN) | 3x0… 300V | |
| DC (LN) | 6x0… ± 175V | |
| Quyền lực | 6 pha AC (LN) | 6x80VA ở 150V |
| AC 3 pha (LN) | 3x100VA ở 300V | |
| DC (LN) | 6x80VA ở 175V | |
| Sự chính xác | AC: ± 2mV (0,2 ~ 2V), ≤0,1% (2 ~ 150V) | |
| DC: ± 10mV (0,5 ~ 5V), ≤0,2% (5 ~ 175V) | ||
| Nghị quyết | 1mV | |
Nguồn cung cấp DC phụ trợ
| Dải điện áp | 110V / 220V (tối đa 1,5A) |
| Quyền lực | tối đa 165VA / 330VA |
Đầu vào nhị phân
| Con số | 10 |
| Đặc điểm đầu vào | liên hệ nhàn rỗi hoặc liên hệ tiềm năng không có |
| Đặc điểm ngưỡng | “0”: 0 ～ 6V;“1”: 12V ～ 250V |
| Tối đađo thời gian | 999999.999 giây |
| Thời gian chính xác | ± 1ms |
| Giải quyết thời gian | 1ms |
Đầu ra nhị phân
| Con số | số 8 |
| Gõ phím | liên hệ nhàn rỗi |
| Phá vỡ công suất | 250VAC / 0,5A, 250VDC / 0,2A |
Giám sát và Ghi âm tích hợp
| Giám sát | dòng điện và đầu ra điện áp |
| ghi âm | đầu ra tương tự, trạng thái đầu vào / đầu ra nhị phân |
| Cách thức | giám sát thời gian thực, không cần đi dây bên ngoài |
| Độ dài ghi âm | không giới hạn (cho đến khi đầy bộ nhớ trong) |
Máy phát điện chung
| Tính thường xuyên | phạm vi: 0 ~ 1200Hz |
| độ chính xác: <1mHz (0 ~ 65Hz); <10mHz (65 ~ 450Hz); <20mHz (450 ~ 1200Hz) | |
| độ phân giải: 0,001Hz | |
| Giai đoạn | phạm vi: -360 ° ~ + 360 ° |
| độ chính xác: 0,1 ° | |
| độ phân giải: 0,01 ° | |
| Harmonic | thứ tự chồng chất: 2 ~ 24 lần |
| biến dạng: ≤0,5% |
Nguồn cấp
| Điện áp đầu vào danh nghĩa | tùy chỉnh (AC 220V / 230V / 120V ± 10%, 1 pha) |
| Tần số danh nghĩa | 50/60 Hz |
| Đánh giá hiện tại | 10A ở 230V / 12A ở 115V |
| Sự liên quan | ổ cắm AC tiêu chuẩn (IEC 60320) |
Điều kiện môi trường
| Nhiệt độ hoạt động | 0 ... +50 ° C (+32 ... +122 ° F) |
| Nhiệt độ bảo quản | -25 ... +70 ° C (-13 ... +158 ° F) |
| Phạm vi độ ẩm | độ ẩm tương đối 5 ... 95%, không ngưng tụ |
| Rung động | IEC 60068-2-6 (20m / s2 ở 10 ... 150 Hz) |
Điều khoản khác
| Cân nặng | 18kg (39,68 lb) |
| Kích thước (Rộng x Cao x Dày, không có tay cầm) | 420 × 360 × 210mm (16,54x14,17x8,27 in) |
| Cổng kết nối | 2 cổng USB2.0, 1 cổng Ethernet |
Hệ thống kiểm tra rơ le sáu pha công suất cao RELAYSTAR-1600 là sự lựa chọn tuyệt vời cho các kỹ sư thử nghiệm và vận hành để thực hiện thử nghiệm rơ le bảo vệ tại chỗ.
Hệ thống thử nghiệm rơ le sáu pha công suất cao RELAYSTAR-1600 đã vượt qua Thử nghiệm kiểu tại phòng thí nghiệm KETOP Trung Quốc được công nhận theo tiêu chuẩn ISO / IEC 17025.
Hệ thống kiểm tra rơ le sáu pha công suất cao RELAYSTAR-1600 được sử dụng để kiểm tra rơ le bảo vệ SIEMENS SIPROTEC.Mời các bạn tham khảo những hình ảnh dưới đây.
