| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015, Type Test Report, Calibration Report |
| Số mô hình: | RELAYSTAR-806 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Hộp đựng vận chuyển + Hộp đựng ván ép |
| Thời gian giao hàng: | 5-10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Bộ kiểm tra tiếp sức, Bộ kiểm tra tiếp sức, Bộ kiểm tra tiêm thứ cấp | Sản lượng hiện tại: | 3x0… 40A |
|---|---|---|---|
| Đầu ra điện áp: | 4x0… 150V | Độ chính xác đầu ra: | ≤0,1% cho đầu ra AC |
| Kiểm tra từ đầu đến cuối: | Có sẵn | Hoạt động: | chế độ cục bộ + chế độ PC |
| Điểm nổi bật: | Bộ thử nghiệm rơ le ba pha siêu di động,Bộ thử nghiệm rơ le ba pha 39,68lb |
||

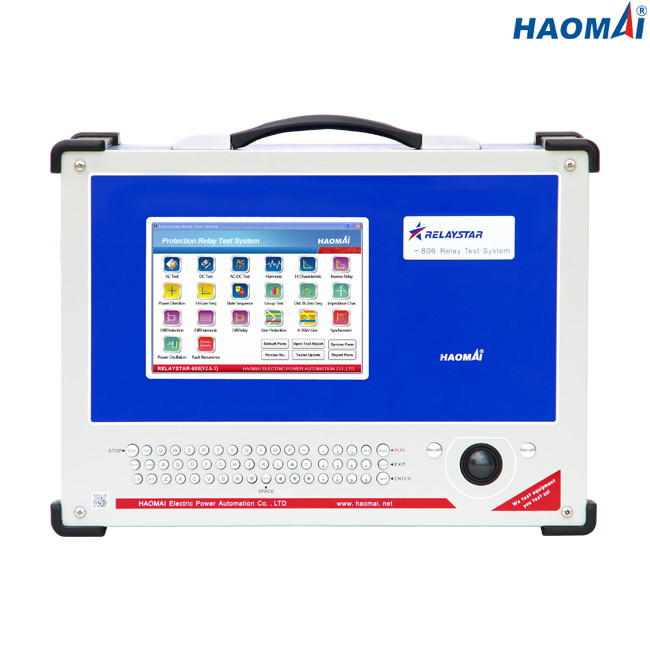

Hệ thống kiểm tra rơ le ba pha đầy đủ chức năng
Mô hình: RELAYSTAR-806
RELAYSTAR-806 là hệ thống kiểm tra rơ le bảo vệ di động và phổ thông với ba đầu ra dòng điện và bốn đầu ra điện áp để kiểm tra rơ le bảo vệ một pha và ba pha.
RELAYSTAR-806 bao gồm ba kênh đầu ra dòng điện độc lập và bốn kênh đầu ra điện áp độc lập.Điều này cho phép thiết bị được sử dụng như một thiết bị một pha hoàn chỉnh (điện áp, dòng điện và góc pha giữa chúng) hoặc, với các kênh được đồng bộ hóa, như một máy phát điện áp ba pha hoặc bốn pha từ đầu vào nguồn điện một pha.
RELAYSTAR-806 cũng cho phép kết nối tùy chọn với máy tính để kiểm tra tự động rơ le hoặc điều khiển thiết bị bằng phần mềm tương thích với Windows.
Những đặc điểm chính
1) Máy tính công nghiệp nhúng với màn hình LCD 8 inch
2) Hoạt động độc lập, không cần PC để hoạt động
3) Đầu ra dòng điện 3 pha + điện áp 4 pha
4) Thực hiện các bài kiểm tra nhiều pha
5) Thực hiện kiểm tra chấp nhận hoặc khắc phục sự cố ở định dạng COMTRADE
6) Khả năng kiểm tra đầu cuối được đồng bộ hóa vệ tinh GPS động
Thông số kỹ thuật
Máy phát điện hiện tại
| Thiết lập phạm vi | AC 3 pha (LN) | 3x0… 40A |
| AC 1 pha (LL-LN) | 1x0… 120A | |
| DC (LN) | 3x… ± 10A | |
|
Quyền lực
|
AC 3 pha (LN) | 3x300VA ở 40A |
| AC 1 pha (LL-LN) | 1x1000VA ở 120A | |
| DC (LN) | 3x120VA ở 10A | |
| Sự chính xác | AC: ± 1mA (≤0,2A), ≤0,1% (0,2 ~ 40A) | |
| DC: ± 5mA (0 ~ 0,5A), ≤0,2% (0,5 ~ 10A) | ||
| Nghị quyết | 1mA | |
Máy phát điện áp
| Thiết lập phạm vi | 4 pha AC (LN) | 4x0… 150V |
| AC 1 pha (LL) | 1x0… 300V | |
| DC (LN) | 3x… ± 160V | |
| Quyền lực | 4 pha AC (LN) | 4x70VA ở 150V |
| AC 1 pha (LL) | 1x140VA ở 300V | |
| DC (LN) | 3x80VA ở 160V | |
| Sự chính xác | AC: ± 2mV (0,2 ~ 2V), ≤0,1% (2 ~ 150V) | |
| DC: ± 10mV (0 ~ 5V), ≤0,2% (5 ~ 160V) | ||
| Nghị quyết | 1mV | |
Nguồn cung cấp DC phụ trợ
| Dải điện áp | 110V / 220V (tối đa 1,5A) |
| Quyền lực | tối đa 165VA / 330VA |
Đầu vào nhị phân
| Con số | số 8 |
| Đặc điểm đầu vào | liên hệ nhàn rỗi hoặc liên hệ tiềm năng không có |
| Đặc điểm ngưỡng | “0”: 0 ～ 6V;“1”: 12V ～ 250V |
| Tối đađo thời gian | 999999.999 giây |
| Thời gian chính xác | ± 1ms |
| Giải quyết thời gian | 1ms |
Đầu ra nhị phân
| Con số | 4 |
| Gõ phím | liên hệ nhàn rỗi |
| Phá vỡ công suất | 250VAC / 0,5A, 250VDC / 0,2A |
Máy phát điện chung
| Tính thường xuyên | phạm vi: 0 ~ 1200Hz |
| độ chính xác: <1mHz (0 ~ 65Hz), <10mHz (65 ~ 450Hz), <20mHz (450 ~ 1200Hz) | |
| độ phân giải: 0,001Hz | |
| Giai đoạn | phạm vi: -360 ° ~ + 360 ° |
| độ chính xác: 0,1 ° | |
| độ phân giải: 0,01 ° | |
| Harmonic | thứ tự chồng chất: 2 ~ 24 lần |
| biến dạng: ≤0,5% |
Nguồn cấp
| Điện áp đầu vào danh nghĩa | tùy chỉnh (AC 220V / 230V / 120V ± 10%, 1 pha) |
| Tần số danh nghĩa | 50/60 Hz |
| Đánh giá hiện tại | 10A ở 230V / 12A ở 115V |
| Sự liên quan | ổ cắm AC tiêu chuẩn (IEC 60320) |
Điều khoản khác
| Cân nặng | 18kg (39,68 lb) |
| Kích thước (Rộng x Cao x Dày, không có tay cầm) | 405 × 300 × 164mm (15,94x11,81x6,46 in) |
| Cổng kết nối | 2 cổng USB2.0, 1 cổng Ethernet |
Hệ thống kiểm tra rơ le ba pha đầy đủ chức năng RELAYSTAR-806 đã vượt qua Bài kiểm tra kiểu tại phòng thí nghiệm KETOP Trung Quốc được công nhận theo tiêu chuẩn ISO / IEC 17025.
HAOMAI là nhãn hiệu nổi tiếng của Trung Quốc được Cơ quan Quản lý Nhà nước về Công nghiệp & Thương mại của Cộng hòa Nhân dân Trung Hoa công nhận và phê duyệt, cũng có uy tín cao tại thị trường Trung Quốc.
HAOMAI Electric được chứng nhận bởi ISO 9001: 2015, ISO 14001: 2015 và ISO 45001: 2018.
