| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015, Type Test Report, Calibration Report |
| Số mô hình: | RELAYSTAR-1600 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Hộp đựng vận chuyển + Hộp đựng ván ép |
| Thời gian giao hàng: | 5-10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Bộ kiểm tra rơ le bảo vệ, Bộ kiểm tra rơ le, Hệ thống kiểm tra rơ le | Sản lượng hiện tại: | 6x0… 40A |
|---|---|---|---|
| Đầu ra điện áp: | 6x0… 150V | Độ chính xác đầu ra: | ≤0,1% cho đầu ra AC |
| Max. Tối đa output power Công suất ra: | 1x1000VA ở 240A | Hoạt động: | chế độ cục bộ + chế độ PC |
| Điểm nổi bật: | Bộ kiểm tra tiêm thứ cấp hoạt động kép,Bộ kiểm tra tiêm thứ cấp 40A,Thử nghiệm tiêm phụ 150V cho rơ le bảo vệ |
||
Bộ thử nghiệm tiêm thứ cấp sáu pha đa chức năng

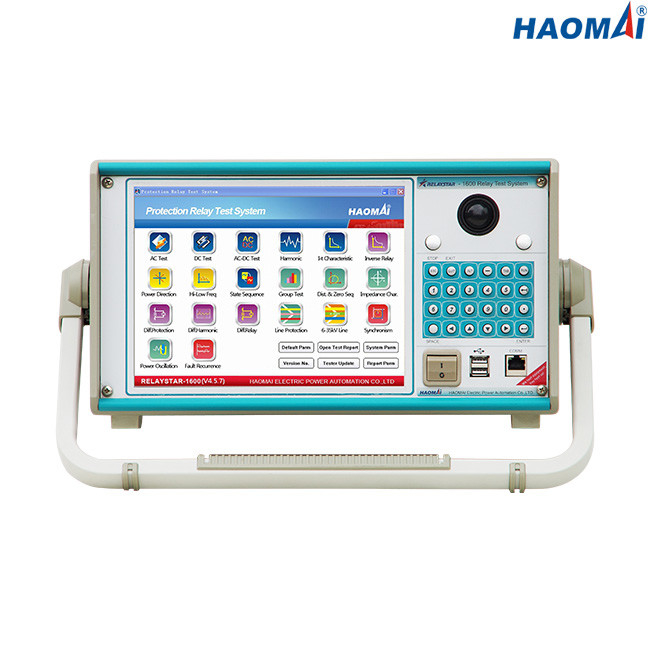

Mô hình: RELAYSTAR-1600
Bộ thử nghiệm phun thứ cấp sáu pha RELAYSTAR-1600 là bộ thử nghiệm đa chức năng với 6 kênh đầu ra dòng điện (6x0… 40A) và 6 kênh đầu ra điện áp (6x0… 150V), được thiết kế chủ yếu để thử nghiệm thứ cấp của rơ le bảo vệ.Hầu như tất cả các loại rơ le bảo vệ đều có thể được kiểm tra, chẳng hạn như rơ le bảo vệ điện cơ, trạng thái rắn và bộ vi xử lý.
Bộ thử nghiệm phun thứ cấp sáu pha đa chức năng RELAYSTAR-1600 có khả năng được điều khiển thủ công bằng máy tính công nghiệp nhúng và màn hình LCD TFT đủ màu, cho phép người dùng thực hiện thử nghiệm thủ công, trạng thái ổn định và động một cách nhanh chóng và dễ dàng, cũng như bằng cách sử dụng các mô-đun kiểm tra đặt trước được tích hợp sẵn cho hầu hết các rơle phổ biến.
Bộ thử nghiệm phun thứ cấp sáu pha đa chức năng RELAYSTAR-1600 có thể được đồng bộ hóa để thực hiện thử nghiệm đầu cuối với các bộ thử nghiệm được phân bổ trong các trạm biến áp khác nhau thông qua GPS tích hợp của nó.
Những đặc điểm chính
1) Đầu ra dòng điện 6 pha (6 × 40A) + điện áp 6 pha (6 × 150V)
2) Máy tính công nghiệp nhúng với màn hình LCD 10,4 inch
3) Cả thử nghiệm cục bộ và thử nghiệm từ xa trên PC đều có sẵn
4) Đầu ra công suất cao 1x1000VA ở 240A
5) Theo dõi và ghi lại dạng sóng tích hợp
6) Thực hiện kiểm tra từ đầu đến cuối thông qua GPS tích hợp
7) Đầu ra Aux DC
8) Phần mềm kiểm tra RELAYSTAR đầy đủ chức năng
9) Cơ sở xuất nhập khẩu RIO
10) Tạo báo cáo thử nghiệm tự động
Thông số kỹ thuật
Máy phát điện hiện tại
| Thiết lập phạm vi | 6 pha AC (LN) | 6x0… 40A |
| AC 3 pha (LN) | 3x0… 80A | |
| AC 1 pha (LL-LN) | 1x0… 240A | |
| DC (LN) | 6x0… ± 20 A | |
| Quyền lực | 6 pha AC (LN) | 6x300VA ở 40A |
| AC 3 pha (LN) | 3x450VA ở 80A | |
| AC 1 pha (LL-LN) | 1x1000VA ở 240A | |
| DC (LN) | 6x120VA ở 20A | |
| Sự chính xác | AC: ± 1mA (≤0,2A), ≤0,1% (0,2 ~ 40A) | |
| DC: ± 5mA (0,2 ~ 0,5A), ≤0,2% (0,5 ~ 20A) | ||
| Nghị quyết | 1mA | |
Máy phát điện áp
| Thiết lập phạm vi | 6 pha AC (LN) | 6x0… 150V |
| AC 3 pha (LN) | 3x0… 300V | |
| DC (LN) | 6x0… ± 175V | |
| Quyền lực | 6 pha AC (LN) | 6x80VA ở 150V |
| AC 3 pha (LN) | 3x100VA ở 300V | |
| DC (LN) | 6x80VA ở 175V | |
| Sự chính xác | AC: ± 2mV (0,2 ~ 2V), ≤0,1% (2 ~ 150V) | |
| DC: ± 10mV (0,5 ~ 5V), ≤0,2% (5 ~ 175V) | ||
| Nghị quyết | 1mV | |
Nguồn cung cấp DC phụ trợ
| Dải điện áp | 110V / 220V (tối đa 1,5A) |
| Quyền lực | tối đa 165VA / 330VA |
Đầu vào nhị phân
| Con số | 10 |
| Đặc điểm đầu vào | liên hệ nhàn rỗi hoặc liên hệ tiềm năng không có |
| Đặc điểm ngưỡng | “0”: 0 ～ 6V;“1”: 12V ～ 250V |
| Tối đađo thời gian | 999999.999 giây |
| Thời gian chính xác | ± 1ms |
| Giải quyết thời gian | 1ms |
Đầu ra nhị phân
| Con số | số 8 |
| Gõ phím | liên hệ nhàn rỗi |
| Phá vỡ công suất | 250VAC / 0,5A, 250VDC / 0,2A |
Giám sát và Ghi âm tích hợp
| Giám sát | dòng điện và đầu ra điện áp |
| ghi âm | đầu ra tương tự, trạng thái đầu vào / đầu ra nhị phân |
| Cách thức | giám sát thời gian thực, không cần đi dây bên ngoài |
| Độ dài ghi âm | không giới hạn (cho đến khi đầy bộ nhớ trong) |
Máy phát điện chung
| Tính thường xuyên | phạm vi: 0 ~ 1200Hz |
| độ chính xác: <1mHz (0 ~ 65Hz); <10mHz (65 ~ 450Hz); <20mHz (450 ~ 1200Hz) | |
| độ phân giải: 0,001Hz | |
| Giai đoạn | phạm vi: -360 ° ~ + 360 ° |
| độ chính xác: 0,1 ° | |
| độ phân giải: 0,01 ° | |
| Harmonic | thứ tự chồng chất: 2 ~ 24 lần |
| biến dạng: ≤0,5% |
Nguồn cấp
| Điện áp đầu vào danh nghĩa | tùy chỉnh (AC 220V / 230V / 120V ± 10%, 1 pha) |
| Tần số danh nghĩa | 50/60 Hz |
| Đánh giá hiện tại | 10A ở 230V / 12A ở 115V |
| Sự liên quan | ổ cắm AC tiêu chuẩn (IEC 60320) |
Điều kiện môi trường
| Nhiệt độ hoạt động | 0 ... +50 ° C (+32 ... +122 ° F) |
| Nhiệt độ bảo quản | -25 ... +70 ° C (-13 ... +158 ° F) |
| Phạm vi độ ẩm | độ ẩm tương đối 5 ... 95%, không ngưng tụ |
| Rung động | IEC 60068-2-6 (20m / s2 ở 10 ... 150 Hz) |
Điều khoản khác
| Cân nặng | 18kg (39,68 lb) |
| Kích thước (Rộng x Cao x Dày, không có tay cầm) | 420 × 360 × 210mm (16,54x14,17x8,27 in) |
| Cổng kết nối | 2 cổng USB2.0, 1 cổng Ethernet |
Bộ thử nghiệm phun thứ cấp sáu pha đa chức năng RELAYSTAR-1600 là công cụ di động và đáng tin cậy để thử nghiệm rơ le bảo vệ trong trạm biến áp.
Người liên hệ: William Wang
Tel: +86-18682083519
