Name: Hệ thống kiểm tra rơ le bảo vệ siêu di động Trọng lượng nhẹ IEC 61010-1
Brand: HAOMAI
SKU: RELAYSTAR-S60

Nhà Sản phẩm Hệ thống kiểm tra chuyển tiếp

Hệ thống kiểm tra rơ le bảo vệ siêu di động Trọng lượng nhẹ IEC 61010-1

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	HAOMAI
Chứng nhận:	ISO9001:2015, Calibration Report
Số mô hình:	RELAYSTAR-S60

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 bộ
Giá bán:	negotiation
chi tiết đóng gói:	Hộp đựng vận chuyển + Hộp đựng ván ép
Thời gian giao hàng:	10-15 ngày làm việc
Điều khoản thanh toán:	T / T
Khả năng cung cấp:	400 bộ mỗi tháng

Tiếp xúc

Chi tiết sản phẩm

tên sản phẩm:	Máy kiểm tra chuyển tiếp, Bộ kiểm tra tiếp sức, Bộ kiểm tra tiêm thứ cấp	Sản lượng hiện tại:	6x0… 30A
Đầu ra điện áp:	6x0… 150V	Độ chính xác đầu ra:	≤0,1% cho đầu ra AC
Hoạt động:	chế độ cục bộ + chế độ PC	Cân nặng:	10,6kg (26,37 lb)
Điểm nổi bật:	Hệ thống kiểm tra rơ le siêu di động , Hệ thống kiểm tra rơ le hạng nhẹ , Thiết bị kiểm tra rơ le bảo vệ IEC 61010-1

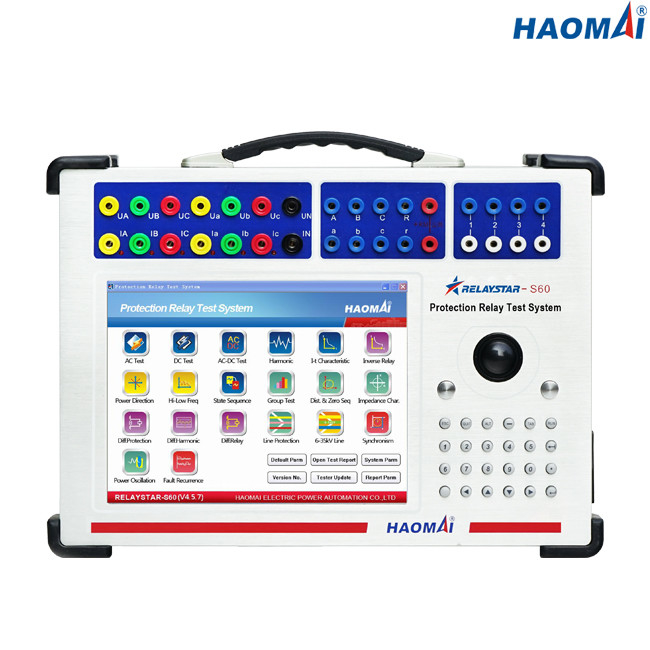

Hệ thống kiểm tra rơ le sáu pha siêu di động

Mô hình: RELAYSTAR-S60

RELAYSTAR-S60 là hệ thống kiểm tra rơ le bảo vệ siêu di động cung cấp thử nghiệm xác minh hiệu suất của các rơ le bảo vệ dựa trên cơ điện, trạng thái rắn và vi xử lý trong các cài đặt vận hành của chúng.

RELAYSTAR-S60 là một bộ thử nghiệm chắc chắn phù hợp để thử nghiệm nhiều loại rơ le bảo vệ hoạt động ở cả môi trường trong nhà và ngoài trời.Thiết kế tiện dụng và bố cục bảng điều khiển trực quan của thiết bị làm cho nó trở nên lý tưởng cho những người dùng lần đầu tiên được đào tạo ít hoặc không được đào tạo.

Những đặc điểm chính:

1) Ngõ ra dòng điện 6 pha (6 × 30A) + điện áp 6 pha (6 × 150V)

2) Máy tính công nghiệp nhúng với màn hình LCD 10,4 inch

3) Màn hình hiển thị phía trước thuận tiện cho biết biên độ điện áp / dòng điện hoạt động và các giá trị pha trong quá trình thử nghiệm

4) Thử nghiệm tương tự của các thiết bị bảo vệ 1A và 5A

5) Thực hiện mô phỏng trạng thái và kiểm tra tạm thời

6) Trình xem và phát lại COMTRADE

7) Trọng lượng thấp hơn: chỉ 10,6kg (26,37 lb)

Thông số kỹ thuật

Máy phát điện hiện tại

Thiết lập phạm vi	6 pha AC (LN)	6x0… 30A
	AC 3 pha (LN)	3x0… 60A
	AC 1 pha (LL-LN)	1x0… 180A
	DC (LN)	6x0… ± 10 A
Quyền lực	6 pha AC (LN)	6x200VA ở 30A
	AC 3 pha (LN)	3x300VA ở 60A
	AC 1 pha (LL-LN)	1x600VA ở 180A
	DC (LN)	6x100VA ở 10A
Sự chính xác	AC: ± 1mA (≤0,2A), ≤0,1% (0,2 ~ 30A)
Sự chính xác	DC: ± 5mA (0,2 ~ 0,5A), ≤0,2% (0,5 ~ 10A)
Nghị quyết	1mA

Máy phát điện áp

Thiết lập phạm vi	6 pha AC (LN)	6x0… 150V
	AC 3 pha (LN)	3x0… 300V
	DC (LN)	6x0… ± 160V
Quyền lực	6 pha AC (LN)	6x60VA ở 150V
	AC 3 pha (LN)	3x100VA ở 300V
	DC (LN)	6x60VA ở 160V
Sự chính xác	AC: ± 2mV (0,2 ~ 2V), ≤0,1% (2 ~ 150V)
	DC: ± 10mV (0,5 ~ 5V), ≤0,2% (5 ~ 160V)
Nghị quyết	1mV

Đầu vào nhị phân

Con số	số 8
Đặc điểm đầu vào	liên hệ nhàn rỗi hoặc liên hệ tiềm năng không có
Đặc điểm ngưỡng	“0”: 0 ～ 6V;“1”: 12V ～ 250V
Tối đađo thời gian	999999.999 giây
Thời gian chính xác	± 1ms
Giải quyết thời gian	1ms

Đầu ra nhị phân

Con số	4
Gõ phím	liên hệ nhàn rỗi
Phá vỡ công suất	250VAC / 0,5A, 250VDC / 0,2A

Máy phát điện chung

Tính thường xuyên	phạm vi: 0 ~ 1200Hz
	độ chính xác: <1mHz (0 ~ 65Hz); <10mHz (65 ~ 450Hz); <20mHz (450 ~ 1200Hz)
	độ phân giải: 0,001Hz
Giai đoạn	phạm vi: -360 ° ~ + 360 °
	độ chính xác: 0,1 °
	độ phân giải: 0,01 °
Harmonic	thứ tự chồng chất: 2 ~ 24 lần
Harmonic	biến dạng: ≤0,5%

Nguồn cấp

Điện áp đầu vào danh nghĩa	tùy chỉnh (AC 220V / 230V / 120V ± 10%, 1 pha)
Tần số danh nghĩa	50/60 Hz
Đánh giá hiện tại	10A ở 230V / 12A ở 115V
Sự liên quan	ổ cắm AC tiêu chuẩn (IEC 60320)

Điều kiện môi trường

Nhiệt độ hoạt động	0 ... +50 ° C (+32 ... +122 ° F)
Nhiệt độ bảo quản	-25 ... +70 ° C (-13 ... +158 ° F)
Phạm vi độ ẩm	độ ẩm tương đối 5 ... 95%, không ngưng tụ
Rung động	IEC 60068-2-6 (20m / s2 ở 10 ... 150 Hz)

Điều khoản khác

Cân nặng	10,6kg (26,37 lb)
Kích thước (Rộng x Cao x Dày, không có tay cầm)	350 × 250 × 120mm (13,78x9,84x4,72 in)
Cổng kết nối	2 cổng USB2.0, 1 cổng Ethernet

Tiêu chuẩn an toàn, tương thích điện từ

EMC	Sản phẩm tuân thủ Chỉ thị tương thích điện từ (EMC) 2004/108 / EC (CE phù hợp)
	IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2 / 3
Sự an toàn	Sản phẩm tuân thủ Chỉ thị điện áp thấp 2006/95 / EC (tuân theo CE).
	IEC 61010-1

Hệ thống kiểm tra rơ le sáu pha siêu di động RELAYSTAR-S60 là một lựa chọn tuyệt vời cho các kỹ sư thử nghiệm và vận hành để thực hiện kiểm tra rơ le bảo vệ tại chỗ.

Hệ thống kiểm tra rơ le sáu pha siêu di động RELAYSTAR-S60 khá thuận tiện để mang theo cho người dùng do kích thước siêu nhỏ và trọng lượng thấp hơn nhiều 10,6kg (26,37 lb).

Hệ thống kiểm tra rơ le sáu pha siêu di động RELAYSTAR-S60 có khả năng kiểm tra tất cả các thế hệ và loại rơ le bảo vệ dưới đây theo yêu cầu của ANSI / IEEE.

ANSI / IEEE Không.	Tên thiết bị hoặc chức năng
2	Nhìn chằm chằm vào thời gian trễ
3	Rơ le kiểm tra hoặc lồng vào nhau
7	Rơ le tỷ lệ thay đổi
13	Thiết bị tốc độ đồng bộ
15	Tốc độ hoặc tần số, thiết bị phù hợp
16	Thiết bị truyền dữ liệu
18	Tăng tốc hoặc giảm tốc thiết bị
21	Chuyển tiếp khoảng cách
24	Volts trên Hertz Relay
25	Đồng bộ hóa hoặc Kiểm tra tính đồng bộ thiết bị
27	Rơ le điện áp
30	Báo cáo chuyển tiếp
32	Rơ le nguồn định hướng
36	Phân cực hoặc thiết bị điện áp phân cực
37	Rơ le dòng điện dưới mức hoặc dòng điện thấp
40	Chuyển tiếp trường
44	Rơle bắt đầu trình tự đơn vị
46	Rơ le dòng điện ngược pha hoặc cân bằng pha
47	Rơ le điện áp thứ tự pha
48	Chuyển tiếp trình tự không đầy đủ
50	Quá dòng tức thời hoặc Tỷ lệ Rise Relay
51	Chuyển tiếp quá dòng thời gian AC
55	Rơ le hệ số công suất
59	Rơ le quá áp
60	Rơ le cân bằng điện áp hoặc dòng điện
62	Thời gian trễ Dừng hoặc Mở Rơle
66	Thiết bị ghi hình hoặc chạy bộ
67	Rơ le quá dòng có hướng AC
68	Chuyển tiếp ngoài bước hoặc chặn
69	Thiết bị kiểm soát được phép
74	Chuyển tiếp báo động
76	Rơ le dòng điện DC
77	Thiết bị đo từ xa
78	Rơ le đo góc pha
79	AC Reclosing Relay
81	Rơ le tần số
82	Rơ le đóng lại đo tải DC
83	Điều khiển chọn lọc tự động hoặc chuyển tiếp
85	Rơle máy thu sóng mang hoặc dây thí điểm
86	Khóa chuyển tiếp
87	Rơ le bảo vệ vi sai
91	Rơ le định hướng điện áp
92	Rơ le định hướng điện áp và công suất
94	Chuyến đi hoặc Chuyển tiếp không có chuyến đi
-	Đơn vị đo Phasor
-	Màn hình chất lượng điện
