| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015, Type Test Report, Calibration Report |
| Số mô hình: | RELAYSTAR-806 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Hộp đựng vận chuyển + Hộp đựng ván ép |
| Thời gian giao hàng: | 5-10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Bộ kiểm tra tiếp sức, Bộ kiểm tra tiếp sức, Bộ kiểm tra tiếp sức, Bộ kiểm tra tiêm thứ cấp | Sản lượng hiện tại: | 3x0… 40A |
|---|---|---|---|
| Đầu ra điện áp: | 4x0… 150V | Độ chính xác đầu ra: | ≤0,1% cho đầu ra AC |
| Max. Tối đa output power Công suất ra: | 1x1000VA ở 120A | Hoạt động: | chế độ cục bộ + chế độ PC |
| Điểm nổi bật: | Bộ kiểm tra rơ le 3 pha ISO9001,Bộ kiểm tra rơ le 3 pha đa chế độ,Bộ phun thứ cấp 18kg để kiểm tra rơ le |
||

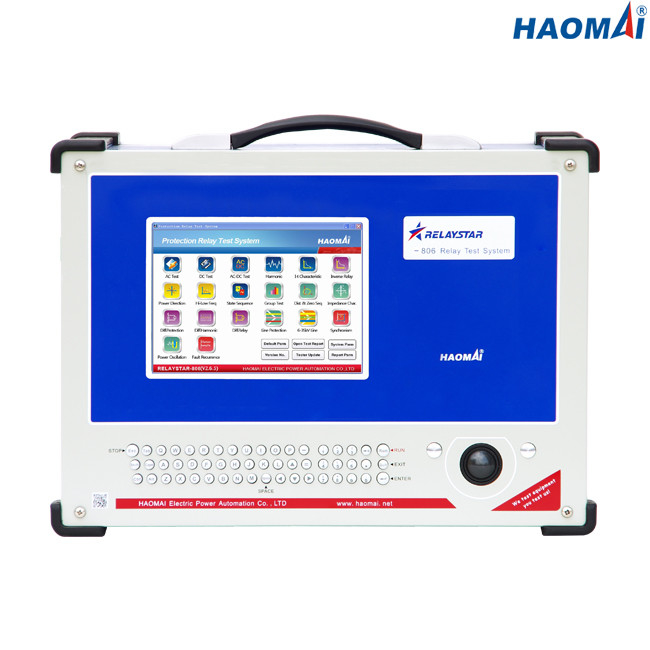

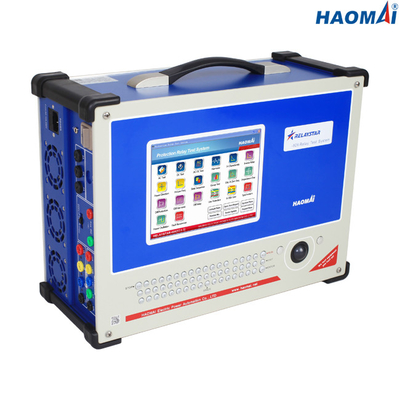

Bộ kiểm tra rơ le bảo vệ 3 pha
Mô hình: RELAYSTAR-806
RELAYSTAR-806 là bộ thử nghiệm rơ le bảo vệ tất cả trong một để thử nghiệm rơ le bảo vệ dựa trên cơ điện, trạng thái rắn và bộ vi xử lý.
Thiết bị cực kỳ nhỏ gọn và chắc chắn.Thiết kế kết hợp công nghệ vi xử lý kỹ thuật số hiện đại mới nhất để đạt được các đặc tính đầu ra vượt trội về công suất, độ chính xác, độ méo thấp và khả năng động.Công nghệ này cho phép người dùng kiểm tra nhiều chức năng cụ thể khác nhau được yêu cầu trong thử nghiệm rơ le mà không cần thêm phụ kiện.Tất cả các tín hiệu đầu ra được tạo kỹ thuật số, khuếch đại và điều khiển bên trong bởi Mô-đun Bộ phát điện Thông minh, mô-đun này diễn giải các lệnh nhận được từ bảng điều khiển phía trước để tạo ra đầu ra có độ chính xác cao, ổn định và ít bị méo, không phụ thuộc vào nguồn điện áp.
RELAYSTAR-806 có thể thực hiện kiểm tra đầu cuối thông qua mô-đun GPS tích hợp và phụ kiện nhận.
Những đặc điểm chính
1) Đầu ra dòng điện 3 pha (3 × 40A) + điện áp 4 pha (4 × 150V)
2) Máy tính công nghiệp nhúng với màn hình LCD 8 inch
3) Cả thử nghiệm cục bộ và thử nghiệm từ xa trên PC đều có sẵn
4) Bộ khuếch đại công suất tuyến tính hiệu suất cao
5) Kết thúc thử nghiệm với GPS tích hợp
6) Aux độc lập.DC
7) Tự bảo vệ thông minh
8) Các mô-đun thử nghiệm phong phú
Thông số kỹ thuật
Máy phát điện hiện tại
| Thiết lập phạm vi | AC 3 pha (LN) | 3x0… 40A |
| AC 1 pha (LL-LN) | 1x0… 120A | |
| DC (LN) | 3x… ± 10A | |
|
Quyền lực
|
AC 3 pha (LN) | 3x300VA ở 40A |
| AC 1 pha (LL-LN) | 1x1000VA ở 120A | |
| DC (LN) | 3x120VA ở 10A | |
| Sự chính xác | AC: ± 1mA (≤0,2A), ≤0,1% (0,2 ~ 40A) | |
| DC: ± 5mA (0 ~ 0,5A), ≤0,2% (0,5 ~ 10A) | ||
| Nghị quyết | 1mA | |
Máy phát điện áp
| Thiết lập phạm vi | 4 pha AC (LN) | 4x0… 150V |
| AC 1 pha (LL) | 1x0… 300V | |
| DC (LN) | 3x… ± 160V | |
| Quyền lực | 4 pha AC (LN) | 4x70VA ở 150V |
| AC 1 pha (LL) | 1x140VA ở 300V | |
| DC (LN) | 3x80VA ở 160V | |
| Sự chính xác | AC: ± 2mV (0,2 ~ 2V), ≤0,1% (2 ~ 150V) | |
| DC: ± 10mV (0 ~ 5V), ≤0,2% (5 ~ 160V) | ||
| Nghị quyết | 1mV | |
Nguồn cung cấp DC phụ trợ
| Dải điện áp | 110V / 220V (tối đa 1,5A) |
| Quyền lực | tối đa 165VA / 330VA |
Đầu vào nhị phân
| Con số | số 8 |
| Đặc điểm đầu vào | liên hệ nhàn rỗi hoặc liên hệ tiềm năng không có |
| Đặc điểm ngưỡng | “0”: 0 ～ 6V;“1”: 12V ～ 250V |
| Tối đađo thời gian | 999999.999 giây |
| Thời gian chính xác | ± 1ms |
| Giải quyết thời gian | 1ms |
Đầu ra nhị phân
| Con số | 4 |
| Gõ phím | liên hệ nhàn rỗi |
| Phá vỡ công suất | 250VAC / 0,5A, 250VDC / 0,2A |
Máy phát điện chung
| Tính thường xuyên | phạm vi: 0 ~ 1200Hz |
| độ chính xác: <1mHz (0 ~ 65Hz), <10mHz (65 ~ 450Hz), <20mHz (450 ~ 1200Hz) | |
| độ phân giải: 0,001Hz | |
| Giai đoạn | phạm vi: -360 ° ~ + 360 ° |
| độ chính xác: 0,1 ° | |
| độ phân giải: 0,01 ° | |
| Harmonic | thứ tự chồng chất: 2 ~ 24 lần |
| biến dạng: ≤0,5% |
Nguồn cấp
| Điện áp đầu vào danh nghĩa | tùy chỉnh (AC 220V / 230V / 120V ± 10%, 1 pha) |
| Tần số danh nghĩa | 50/60 Hz |
| Đánh giá hiện tại | 10A ở 230V / 12A ở 115V |
| Sự liên quan | ổ cắm AC tiêu chuẩn (IEC 60320) |
Điều kiện môi trường
| Nhiệt độ hoạt động | 0 ... +50 ° C (+32 ... +122 ° F) |
| Nhiệt độ bảo quản | -25 ... +70 ° C (-13 ... +158 ° F) |
| Phạm vi độ ẩm | độ ẩm tương đối 5 ... 95%, không ngưng tụ |
| Rung động | IEC 60068-2-6 (20m / s2 ở 10 ... 150 Hz) |
Điều khoản khác
| Cân nặng | 18kg (39,68 lb) |
| Kích thước (Rộng x Cao x Dày, không có tay cầm) | 405 × 300 × 164mm (15,94x11,81x6,46 in) |
| Cổng kết nối | 2 cổng USB2.0, 1 cổng Ethernet |
Thiết kế nhỏ gọn và bộ khuếch đại công suất tuyến tính hiệu suất cao làm cho bộ thử nghiệm rơ le bảo vệ 3 pha RELAYSTAR-806 đặc biệt thích hợp cho công việc thử nghiệm và vận hành trong các hệ thống phân phối và công nghiệp.
Bộ thử nghiệm rơ le bảo vệ 3 pha RELAYSTAR-806 đã vượt qua Thử nghiệm kiểu tại phòng thí nghiệm KETOP Trung Quốc được công nhận theo tiêu chuẩn ISO / IEC 17025.
Bộ kiểm tra rơ le bảo vệ 3 pha RELAYSTAR-806 cũng được hiệu chuẩn trong phòng thí nghiệm của bên thứ ba được công nhận theo tiêu chuẩn ISO / IEC 17025.
Báo cáo Thử nghiệm điển hình và Báo cáo Hiệu chuẩn do phòng thí nghiệm cấp được trình bày như dưới đây.
