| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015, Calibration Report |
| Số mô hình: | RELAYSTAR-H60 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Hộp đựng vận chuyển + Hộp đựng ván ép |
| Thời gian giao hàng: | 5-10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Bộ kiểm tra rơ le, Hệ thống kiểm tra rơ le, Bộ kiểm tra bảo vệ | Sản lượng hiện tại: | 6x0… 32A |
|---|---|---|---|
| Đầu ra điện áp: | 4x0… 300V | Độ chính xác đầu ra: | ≤0,05% cho đầu ra AC |
| Kiểm tra từ đầu đến cuối: | bằng GPS tích hợp | Hoạt động: | PC bên ngoài |
| Điểm nổi bật: | Bộ thử nghiệm phun thứ cấp 32A,Bộ thử nghiệm phun thứ cấp 300V,Bộ thử nghiệm phun dòng thứ cấp siêu nhẹ |
||

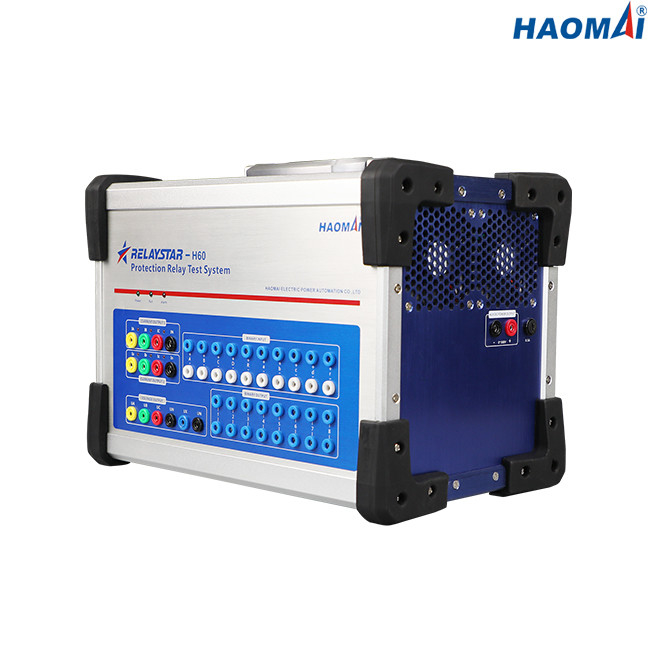

Bộ thử nghiệm tiêm thứ cấp 6 pha có độ chính xác cao
Mô hình: RELAYSTAR-H60
RELAYSTAR-H60 là bộ thử nghiệm phun thứ cấp di động để thử nghiệm hầu hết các loại rơ le bảo vệ đa chức năng hiện đại.Nó có thể tạo ra dòng điện 6 pha (6 × 30A) và điện áp 4 pha (4 × 300V), và độ chính xác đầu ra AC có thể đạt 0,05%.
RELAYSTAR-H60 có thể được sử dụng rộng rãi để thử nghiệm rơ le bảo vệ so lệch máy biến áp, vì nó sử dụng 6 máy phát hiện tại.Nó cũng có thể được sử dụng để kiểm tra rơ le bảo vệ máy phát vi sai và rơ le bảo vệ vi sai đường dây.
Với sự trợ giúp của Transient, RELAYSTAR-H60 sẽ tạo ra một dạng sóng được ghi lại bởi một bộ ghi nhiễu.Định dạng tệp được hỗ trợ bởi Transient là COMTRADE.
Những đặc điểm chính
1) Ngõ ra dòng điện 6 pha (6 × 32A) + điện áp 4 pha (4 × 300V)
2) Độ chính xác đầu ra cao hơn (≤0,05% đối với đầu ra AC)
3) Kiểm tra từ đầu đến cuối thông qua GPS tích hợp
4) Giám sát và ghi âm tích hợp
5) Đầu vào nhị phân phong phú và đầu ra nhị phân
5) Aux độc lập.Cung cấp DC
6) Phần mềm kiểm tra RELAYSTAR mạnh mẽ
Thông số kỹ thuật
Máy phát điện hiện tại
| Thiết lập phạm vi | 6 pha AC (LN) | 6x0… 32A |
| AC 3 pha (LN) | 3x0… 64A | |
| AC 1 pha (LL-LN) | 1x0… 192A | |
| DC (LN) | 6x0… ± 15A | |
| Quyền lực | 6 pha AC (LN) | 6x240VA ở 32A |
| AC 3 pha (LN) | 3x400VA ở 64A | |
| AC 1 pha (LL-LN) | 1x750VA ở 192A | |
| DC (LN) | 6x240VA ở 15A | |
| Sự chính xác | AC: ± 2,5mA (≤0,5A), ≤0,05% (0,5 ~ 32A) | |
| DC: ≤0,1% | ||
| Nghị quyết | 1mA | |
Máy phát điện áp
| Thiết lập phạm vi | 4 pha AC (LN) | 4x0… 300V |
| AC 1 pha (LL) | 1x0… 600V | |
| DC (LN) | 4x0… ± 300V | |
| Quyền lực | 4 pha AC (LN) | 4x80VA ở 300V |
| AC 1 pha (LL) | 1x160VA ở 600V | |
| DC (LN) | 4x80VA ở 300V | |
| Sự chính xác | AC: ± 5mV (≤5V), ≤0.05% (5 ~ 300V) | |
| DC: ≤0,1% | ||
| Nghị quyết | 1mV | |
Nguồn cung cấp DC phụ trợ
| Dải điện áp | 0-300V |
| Độ chính xác đầu ra | ≤0,5% |
| Quyền lực | tối đa 160VA |
Đầu vào nhị phân
| Con số | 10 |
| Đặc điểm đầu vào | liên hệ nhàn rỗi hoặc liên hệ tiềm năng không có |
| Đặc điểm ngưỡng | “0”: 0-6V;“1”: 11V-250V |
| Tối đađo thời gian | 999999.999 giây |
| Thời gian chính xác | ≤0.1ms |
| Giải quyết thời gian | 0,1ms |
Đầu ra nhị phân
| Con số | số 8 |
| Gõ phím | liên hệ nhàn rỗi |
| Phá vỡ công suất | 250VAC / 0,5A, 250VDC / 0,2A |
Đầu vào đo điện áp DC
| Dải đo | 0 ... ± 10 V |
| Sự chính xác | sai số <0,02% rg.điển hình, <0,05% rg.bò tót Ấn Độ. |
Đầu vào đo dòng điện DC
| Dải đo | 0 ... ± 20 mA |
| Sự chính xác | sai số <0,02% rg.điển hình, <0,05% rg.bò tót Ấn Độ. |
Giám sát và Ghi âm tích hợp
| Giám sát | Đầu ra dòng điện 6 pha và điện áp 4 pha |
| ghi âm | đầu ra tương tự |
| Cách thức | giám sát thời gian thực, không cần đi dây bên ngoài |
| Độ dài ghi âm | không giới hạn (cho đến khi đầy bộ nhớ trong) |
Máy phát điện chung
| Tính thường xuyên | phạm vi: 0 ~ 1200Hz |
| độ chính xác: <1mHz (0 ~ 65Hz), <2mHz (65 ~ 450Hz), <5mHz (450 ~ 1200Hz) | |
| độ phân giải: 0,001Hz | |
| Giai đoạn | phạm vi: -360 ° ~ + 360 ° |
| độ chính xác: 0,1 ° | |
| độ phân giải: 0. 1 ° | |
| Harmonic | thứ tự chồng chất: 2 ~ 24 lần |
| biến dạng: ≤0,5% |
Nguồn cấp
| Điện áp đầu vào danh nghĩa | AC220V / 230V ± 10%, 1 pha |
| Tần số danh nghĩa | 50/60 Hz |
| Đánh giá hiện tại | 10A ở 230V |
| Sự liên quan | ổ cắm AC tiêu chuẩn (IEC 60320) |
Điều khoản khác
| Cân nặng | 14,8kg (32,63 lb) |
| Kích thước (Rộng x Cao x Dày, không có tay cầm) | 392x272x237mm (15,43x10,71x9,33 in) |
| Cổng kết nối | 1 cổng Ethernet |
Điều kiện môi trường
| Nhiệt độ hoạt động | 0 ... +50 ° C (+32 ... +122 ° F) |
| Nhiệt độ bảo quản | -25 ... +70 ° C (-13 ... +158 ° F) |
| Phạm vi độ ẩm | độ ẩm tương đối 5 ... 95%, không ngưng tụ |
| Rung động | IEC 60068-2-6 (20m / s2 ở 10 ... 150 Hz) |
Bộ thử nghiệm phun thứ cấp 6 pha có độ chính xác cao RELAYSTAR-H60 có khả năng bảo vệ tốt.Tất cả các đầu ra dòng điện và điện áp đều được chống quá tải và đoản mạch hoàn toàn và được bảo vệ chống lại các tín hiệu quá độ cao áp bên ngoài và quá nhiệt.
HAOMAI cung cấp đảm bảo chất lượng 3 năm cho Bộ thử nghiệm phun thứ cấp 6 pha RELAYSTAR-H60 và bảo trì suốt đời.
