| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015, Type Test Report, Calibration Report |
| Số mô hình: | RELAYSTAR-1600 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Hộp đựng vận chuyển + Hộp đựng ván ép |
| Thời gian giao hàng: | 5-10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Bộ kiểm tra rơ le, Hệ thống kiểm tra rơ le, Bộ kiểm tra rơ le bảo vệ | Đầu ra dòng điện 6 pha: | 6 × 0… 40A |
|---|---|---|---|
| Đầu ra điện áp 6 pha: | 6 × 0… 150V | Độ chính xác đầu ra AC: | ≤0,1% |
| IPC nhúng với màn hình LCD: | Có sẵn | Kiểm tra từ đầu đến cuối: | thông qua GPS tích hợp |
| Điểm nổi bật: | Bộ thử nghiệm tiêm thứ cấp 39,68lb,Bộ thử nghiệm tiêm thứ cấp đa chế độ |
||

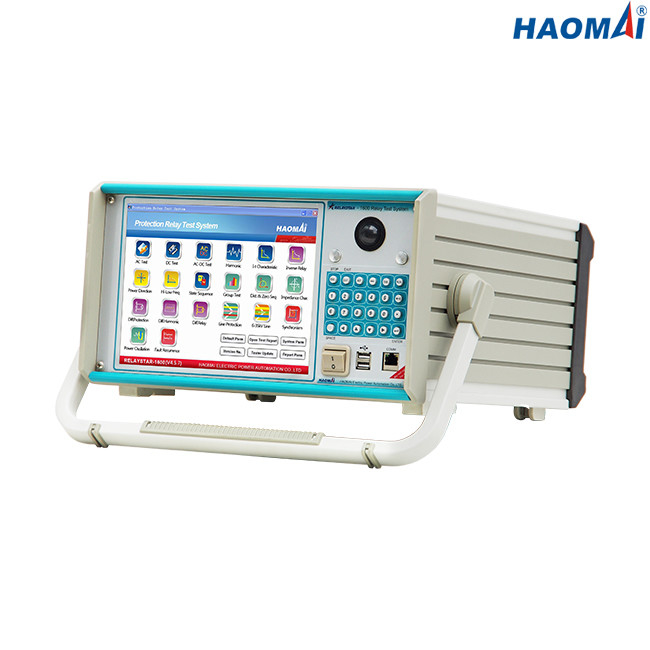

Bộ thử nghiệm phun thứ cấp 6 pha công suất cao
Mô hình: RELAYSTAR-1600
RELAYSTAR-1600 là bộ thử nghiệm phun thứ cấp 6 pha để thử nghiệm tất cả các thế hệ và loại rơ le bảo vệ, có thể tạo ra dòng điện 6 pha (6x0… 40A) và điện áp 6 pha (6x0… 150V).Nguồn dòng mạnh mẽ của nó (6x0… 40A, 6x300VA; 1x0… 240A, 1x1000VA) có khả năng thử nghiệm các rơle điện cơ chịu tải cao với nhu cầu điện năng rất cao.
Bộ thử nghiệm phun thứ cấp 6 pha RELAYSTAR-1600 có thể được đồng bộ hóa để thực hiện thử nghiệm đầu cuối với các bộ thử nghiệm được phân bổ trong các trạm biến áp khác nhau thông qua GPS tích hợp của nó.
Hệ thống phần mềm cục bộ của bộ kiểm tra phun thứ cấp 6 pha RELAYSTAR-1600 được thiết kế dựa trên hệ điều hành Windows.Nó có thể được vận hành bằng PC công nghiệp nhúng với màn hình TFT LCD 10,4 inch hoặc bằng phần mềm kiểm tra chạy trên PC.
Những đặc điểm chính:
1) Ngõ ra dòng điện 6 pha (6 × 40A) + điện áp 6 pha (6 × 150V)
2) Máy tính công nghiệp nhúng với màn hình LCD 10,4 inch
3) Cả thử nghiệm cục bộ và thử nghiệm từ xa trên PC đều có sẵn
4) Bộ khuếch đại công suất tuyến tính hiệu suất cao
5) Giám sát và ghi âm tích hợp
6) Kiểm tra từ đầu đến cuối với GPS tích hợp
7) Tự bảo vệ thông minh
8) Các mô-đun thử nghiệm phong phú
Thông số kỹ thuật
Máy phát điện hiện tại
| Thiết lập phạm vi | 6 pha AC (LN) | 6x0… 40A |
| AC 3 pha (LN) | 3x0… 80A | |
| AC 1 pha (LL-LN) | 1x0… 240A | |
| DC (LN) | 6x0… ± 20 A | |
| Quyền lực | 6 pha AC (LN) | 6x300VA ở 40A |
| AC 3 pha (LN) | 3x450VA ở 80A | |
| AC 1 pha (LL-LN) | 1x1000VA ở 240A | |
| DC (LN) | 6x120VA ở 20A | |
| Sự chính xác | AC: ± 1mA (≤0,2A), ≤0,1% (0,2 ~ 40A) | |
| DC: ± 5mA (0,2 ~ 0,5A), ≤0,2% (0,5 ~ 20A) | ||
| Nghị quyết | 1mA | |
Máy phát điện áp
| Thiết lập phạm vi | 6 pha AC (LN) | 6x0… 150V |
| AC 3 pha (LN) | 3x0… 300V | |
| DC (LN) | 6x0… ± 175V | |
| Quyền lực | 6 pha AC (LN) | 6x80VA ở 150V |
| AC 3 pha (LN) | 3x100VA ở 300V | |
| DC (LN) | 6x80VA ở 175V | |
| Sự chính xác | AC: ± 2mV (0,2 ~ 2V), ≤0,1% (2 ~ 150V) | |
| DC: ± 10mV (0,5 ~ 5V), ≤0,2% (5 ~ 175V) | ||
| Nghị quyết | 1mV | |
Nguồn cung cấp DC phụ trợ
| Dải điện áp | 110V / 220V (tối đa 1,5A) |
| Quyền lực | tối đa 165VA / 330VA |
Đầu vào nhị phân
| Con số | 10 |
| Đặc điểm đầu vào | liên hệ nhàn rỗi hoặc liên hệ tiềm năng không có |
| Đặc điểm ngưỡng | “0”: 0 ～ 6V;“1”: 12V ～ 250V |
| Tối đađo thời gian | 999999.999 giây |
| Thời gian chính xác | ± 1ms |
| Giải quyết thời gian | 1ms |
Đầu ra nhị phân
| Con số | số 8 |
| Gõ phím | liên hệ nhàn rỗi |
| Phá vỡ công suất | 250VAC / 0,5A, 250VDC / 0,2A |
Giám sát và Ghi âm tích hợp
| Giám sát | dòng điện và đầu ra điện áp |
| ghi âm | đầu ra tương tự, trạng thái đầu vào / đầu ra nhị phân |
| Cách thức | giám sát thời gian thực, không cần đi dây bên ngoài |
| Độ dài ghi âm | không giới hạn (cho đến khi đầy bộ nhớ trong) |
Máy phát điện chung
| Tính thường xuyên | phạm vi: 0 ~ 1200Hz |
| độ chính xác: <1mHz (0 ~ 65Hz); <10mHz (65 ~ 450Hz); <20mHz (450 ~ 1200Hz) | |
| độ phân giải: 0,001Hz | |
| Giai đoạn | phạm vi: -360 ° ~ + 360 ° |
| độ chính xác: 0,1 ° | |
| độ phân giải: 0,01 ° | |
| Harmonic | thứ tự chồng chất: 2 ~ 24 lần |
| biến dạng: ≤0,5% |
Nguồn cấp
| Điện áp đầu vào danh nghĩa | tùy chỉnh (AC 220V / 230V / 120V ± 10%, 1 pha) |
| Tần số danh nghĩa | 50/60 Hz |
| Đánh giá hiện tại | 10A ở 230V / 12A ở 115V |
| Sự liên quan | ổ cắm AC tiêu chuẩn (IEC 60320) |
Điều kiện môi trường
| Nhiệt độ hoạt động | 0 ... +50 ° C (+32 ... +122 ° F) |
| Nhiệt độ bảo quản | -25 ... +70 ° C (-13 ... +158 ° F) |
| Phạm vi độ ẩm | độ ẩm tương đối 5 ... 95%, không ngưng tụ |
| Rung động | IEC 60068-2-6 (20m / s2 ở 10 ... 150 Hz) |
Điều khoản khác
| Cân nặng | 18kg (39,68 lb) |
| Kích thước (Rộng x Cao x Dày, không có tay cầm) | 420 × 360 × 210mm (16,54x14,17x8,27 in) |
| Cổng kết nối | 2 cổng USB2.0, 1 cổng Ethernet |
Tiêu chuẩn an toàn, tương thích điện từ
| EMC | Sản phẩm tuân thủ Chỉ thị tương thích điện từ (EMC) 2004/108 / EC (CE phù hợp) |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2 / 3 | |
| Sự an toàn | Sản phẩm tuân thủ Chỉ thị điện áp thấp 2006/95 / EC (tuân theo CE). |
| IEC 61010-1 |
Bộ thử nghiệm phun thứ cấp 6 pha RELAYSTAR-1600 là sự lựa chọn tuyệt vời cho các kỹ sư thử nghiệm và vận hành để thực hiện thử nghiệm rơ le bảo vệ tại chỗ.
