Name: Bộ kiểm tra rơ le phun thứ cấp dòng điện thông minh 18kg với GPS tích hợp
Brand: HAOMAI
SKU: RELAYSTAR-806

Nhà Sản phẩm Bộ thử nghiệm tiêm thứ cấp

Bộ kiểm tra rơ le phun thứ cấp dòng điện thông minh 18kg với GPS tích hợp

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	HAOMAI
Chứng nhận:	ISO9001:2015, Type Test Report, Calibration Report
Số mô hình:	RELAYSTAR-806

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 bộ
Giá bán:	negotiation
chi tiết đóng gói:	Hộp đựng vận chuyển + Hộp đựng ván ép
Thời gian giao hàng:	5-10 ngày làm việc
Điều khoản thanh toán:	T / T
Khả năng cung cấp:	400 bộ mỗi tháng

Tiếp xúc

Chi tiết sản phẩm

tên sản phẩm:	Bộ kiểm tra rơ le, Hệ thống kiểm tra rơ le, Bộ kiểm tra rơ le bảo vệ	Đầu ra dòng điện 3 pha:	3 × 0… 40A
Đầu ra điện áp 4 pha:	4 × 0… 150V	Độ chính xác đầu ra AC:	≤0,1%
IPC nhúng với màn hình LCD:	Có sẵn	Kiểm tra từ đầu đến cuối:	thông qua GPS tích hợp
Điểm nổi bật:	Bộ kiểm tra tiếp sức phun thứ cấp thông minh , Bộ kiểm tra tiếp sức phun thứ cấp 18kg , Bộ kiểm tra dòng điện thứ cấp GPS

Bộ thử nghiệm tiêm thứ cấp 3 pha nổi bật đầy đủ
Mô hình: RELAYSTAR-806
RELAYSTAR-806 là bộ thử nghiệm tiêm thứ cấp 3 pha tất cả trong một để thử nghiệm rơ le bảo vệ, có thể tạo ra dòng điện 3 pha (3x0… 40A) và điện áp 4 pha (4x0… 150V).Nó rất dễ sử dụng, có độ tin cậy cao và bao gồm nhiều loại ứng dụng.
Hệ thống phần mềm cục bộ của bộ kiểm tra phun thứ cấp 3 pha RELAYSTAR-806 được thiết kế dựa trên hệ điều hành Windows.Nó có thể được vận hành bằng PC công nghiệp nhúng với màn hình TFT LCD 8 inch hoặc bằng phần mềm kiểm tra chạy trên PC.

Những đặc điểm chính
1) Đầu ra dòng điện 3 pha (3 × 40A) + điện áp 4 pha (4 × 150V)
2) Máy tính công nghiệp nhúng với màn hình LCD 8 inch
3) Cả thử nghiệm cục bộ và thử nghiệm từ xa trên PC đều có sẵn
4) Bộ khuếch đại công suất tuyến tính hiệu suất cao
5) Kết thúc thử nghiệm với GPS tích hợp
6) Aux độc lập.DC
7) Tự bảo vệ thông minh
8) Các mô-đun thử nghiệm phong phú

Thông số kỹ thuật
Máy phát điện hiện tại

Thiết lập phạm vi	AC 3 pha (LN)	3x0… 40A
	AC 1 pha (LL-LN)	1x0… 120A
	DC (LN)	3x… ± 10A
	AC 3 pha (LN)	3x300VA ở 40A
Quyền lực	AC 1 pha (LL-LN)	1x1000VA ở 120A
	DC (LN)	3x120VA ở 10A
Sự chính xác	AC: ± 1mA (≤0,2A), ≤0,1% (0,2 ~ 40A)
Sự chính xác	DC: ± 5mA (0 ~ 0,5A), ≤0,2% (0,5 ~ 10A)
Nghị quyết	1mA

Máy phát điện áp

Thiết lập phạm vi	4 pha AC (LN)	4x0… 150V
	AC 1 pha (LL)	1x0… 300V
	DC (LN)	3x… ± 160V
Quyền lực	4 pha AC (LN)	4x70VA ở 150V
	AC 1 pha (LL)	1x140VA ở 300V
	DC (LN)	3x80VA ở 160V
Sự chính xác	AC: ± 2mV (0,2 ~ 2V), ≤0,1% (2 ~ 150V)
	DC: ± 10mV (0 ~ 5V), ≤0,2% (5 ~ 160V)
Nghị quyết	1mV

Nguồn cung cấp DC phụ trợ

Dải điện áp	110V / 220V (tối đa 1,5A)
Quyền lực	tối đa 165VA / 330VA

Đầu vào nhị phân

Con số	số 8
Đặc điểm đầu vào	liên hệ nhàn rỗi hoặc liên hệ tiềm năng không có
Đặc điểm ngưỡng	“0”: 0 ～ 6V;“1”: 12V ～ 250V
Tối đađo thời gian	999999.999 giây
Thời gian chính xác	± 1ms
Giải quyết thời gian	1ms

Đầu ra nhị phân

Con số	4
Gõ phím	liên hệ nhàn rỗi
Phá vỡ công suất	250VAC / 0,5A, 250VDC / 0,2A

Máy phát điện chung

Tính thường xuyên	phạm vi: 0 ~ 1200Hz
	độ chính xác: <1mHz (0 ~ 65Hz), <10mHz (65 ~ 450Hz), <20mHz (450 ~ 1200Hz)
	độ phân giải: 0,001Hz
Giai đoạn	phạm vi: -360 ° ~ + 360 °
	độ chính xác: 0,1 °
	độ phân giải: 0,01 °
Harmonic	thứ tự chồng chất: 2 ~ 24 lần
Harmonic	biến dạng: ≤0,5%

Nguồn cấp

Điện áp đầu vào danh nghĩa	tùy chỉnh (AC 220V / 230V / 120V / 127V ± 10%, 1 pha)
Tần số danh nghĩa	50/60 Hz
Đánh giá hiện tại	10A ở 230V / 12A ở 115V
Sự liên quan	ổ cắm AC tiêu chuẩn (IEC 60320)

Điều kiện môi trường

Nhiệt độ hoạt động	0 ... +50 ° C (+32 ... +122 ° F)
Nhiệt độ bảo quản	-25 ... +70 ° C (-13 ... +158 ° F)
Phạm vi độ ẩm	độ ẩm tương đối 5 ... 95%, không ngưng tụ
Rung động	IEC 60068-2-6 (20m / s2 ở 10 ... 150 Hz)

Điều khoản khác

Cân nặng	18kg (39,68 lb)
Kích thước (Rộng x Cao x Dày, không có tay cầm)	405 × 300 × 164mm (15,94x11,81x6,46 in)
Cổng kết nối	2 cổng USB2.0, 1 cổng Ethernet

Tiêu chuẩn an toàn, tương thích điện từ

EMC	Sản phẩm tuân thủ Chỉ thị tương thích điện từ (EMC) 2004/108 / EC (CE phù hợp)
	IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2 / 3
Sự an toàn	Sản phẩm tuân thủ Chỉ thị điện áp thấp 2006/95 / EC (tuân theo CE).
	IEC 61010-1

Thiết kế nhỏ gọn và bộ khuếch đại công suất tuyến tính hiệu suất cao làm cho bộ thử nghiệm phun thứ cấp 3 pha RELAYSTAR-806 đặc biệt thích hợp cho công việc thử nghiệm và vận hành trong các hệ thống phân phối và công nghiệp.

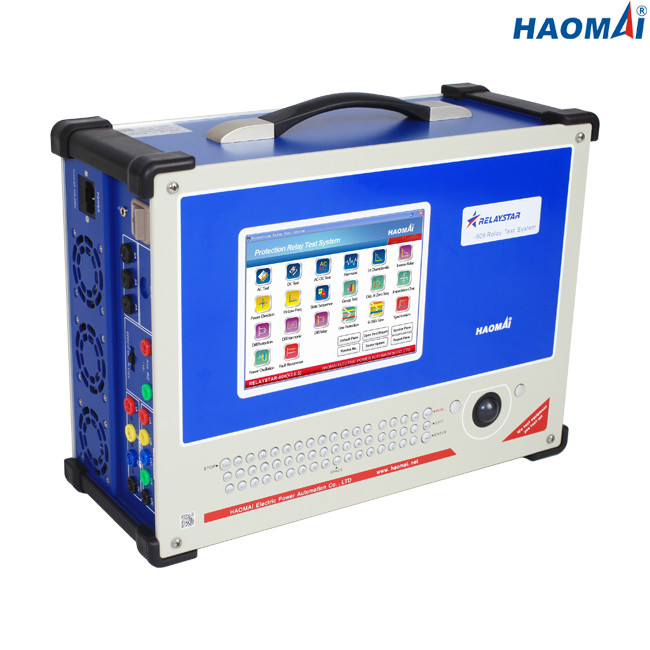

Bộ kiểm tra rơ le phun thứ cấp dòng điện thông minh 18kg với GPS tích hợp 0
