| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015, Type Test Report, Calibration Report |
| Số mô hình: | RELAYSTAR-806 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Hộp đựng vận chuyển + Hộp đựng ván ép |
| Thời gian giao hàng: | 5-10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Bộ kiểm tra rơ le, Hệ thống kiểm tra rơ le, Bộ kiểm tra rơ le bảo vệ | Đầu ra dòng điện 3 pha: | 3 × 0… 40A |
|---|---|---|---|
| Đầu ra điện áp 4 pha: | 4 × 0… 150V | Độ chính xác đầu ra AC: | ≤0,1% |
| IPC nhúng với màn hình LCD: | Có sẵn | Kiểm tra từ đầu đến cuối: | thông qua GPS tích hợp |
| Điểm nổi bật: | Bộ kiểm tra rơ le 3 pha ISO9001,Bộ kiểm tra rơ le 3 pha 18kg,Máy thử phun thứ cấp siêu nhẹ |
||

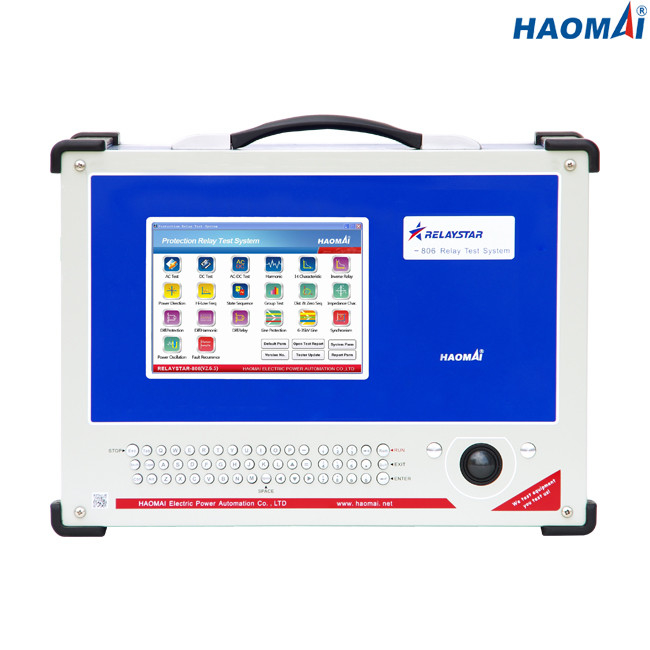

Tự độngBa phaBộ thử nghiệm tiêm thứ cấp
Mô hình: RELAYSTAR-806
RELAYSTAR-806 là bộ thử nghiệm phun thứ cấp ba pha tự động và mạnh mẽ.Bộ kiểm tra được điều khiển bằng máy tính và cục bộ tạo ra tín hiệu có độ chính xác cao bằng cách sử dụng nhiều công nghệ DSP.Đầu ra dòng điện mạnh mẽ (3x40A) và đầu ra điện áp (4x150V) cho phép kiểm tra bất kỳ loại rơ le bảo vệ nào kể cả rơ le điện cơ.
RELAYSTAR-806 có thể được vận hành trực tiếp từ bảng điều khiển phía trước bằng màn hình đồ họa màu lớn, chuột, bàn phím và các phím chức năng.Kết quả kiểm tra được tự động lưu và sau đó tải xuống PC qua cổng USB để lưu trữ hoặc in lần cuối.
Giao diện Ethernet cho phép điều khiển kit RELAYSTAR-806 bằng phần mềm kiểm tra RELAYSTAR tiên tiến chạy trên PC với hệ điều hành Windows.
Thử nghiệm đầu cuối có thể được thực hiện bằng mô-đun GPS tích hợp và ăng-ten bên ngoài, cho phép đồng bộ hóa quá trình bắt đầu thử nghiệm của hai bộ RELAYSTAR-806.
Hộp đựng vận chuyển chắc chắn này có tay cầm ở phía trên và bánh xe ở phía dưới.
Những đặc điểm chính
1) Điều khiển cục bộ thông qua PC công nghiệp nhúng, bàn phím và màn hình màu 8 inch
2) Điều khiển từ xa với phần mềm kiểm tra RELAYSTAR tiên tiến
3) Có sẵn đồng thời: 3 đầu ra hiện tại và 4 điện áp cộng với 1 đầu ra mô phỏng pin
4) Điều chỉnh độc lập các đầu ra hiện tại / điện áp
5) Có khả năng bước hoặc tăng dòng điện / điện áp
6) Đầu ra hiện tại cao: 3x40 A, 1x120A
7) Có thể thực hiện kiểm tra đầu cuối thông qua mô-đun GPS tích hợp
8) Cơ sở nhập và xuất tệp RIO
9) Báo cáo thử nghiệm tự động
10) Nhẹ và dễ mang theo
Thông số kỹ thuật
Máy phát điện hiện tại
| Thiết lập phạm vi | AC 3 pha (LN) | 3x0… 40A |
| AC 1 pha (LL-LN) | 1x0… 120A | |
| DC (LN) | 3x… ± 10A | |
Quyền lực
| AC 3 pha (LN) | 3x300VA ở 40A |
| AC 1 pha (LL-LN) | 1x1000VA ở 120A | |
| DC (LN) | 3x120VA ở 10A | |
| Sự chính xác | AC: ± 1mA (≤0,2A), ≤0,1% (0,2 ~ 40A) | |
| DC: ± 5mA (0 ~ 0,5A), ≤0,2% (0,5 ~ 10A) | ||
| Nghị quyết | 1mA | |
Máy phát điện áp
| Thiết lập phạm vi | 4 pha AC (LN) | 4x0… 150V |
| AC 1 pha (LL) | 1x0… 300V | |
| DC (LN) | 3x… ± 160V | |
| Quyền lực | 4 pha AC (LN) | 4x70VA ở 150V |
| AC 1 pha (LL) | 1x140VA ở 300V | |
| DC (LN) | 3x80VA ở 160V | |
| Sự chính xác | AC: ± 2mV (0,2 ~ 2V), ≤0,1% (2 ~ 150V) | |
| DC: ± 10mV (0 ~ 5V), ≤0,2% (5 ~ 160V) | ||
| Nghị quyết | 1mV | |
Nguồn cung cấp DC phụ trợ (Đầu ra mô phỏng pin)
| Dải điện áp | 110V / 220V (tối đa 1,5A) |
| Quyền lực | tối đa 165VA / 330VA |
Đầu vào nhị phân
| Con số | số 8 |
| Đặc điểm đầu vào | liên hệ nhàn rỗi hoặc liên hệ tiềm năng không có |
| Đặc điểm ngưỡng | “0”: 0 ～ 6V;“1”: 12V ～ 250V |
| Tối đađo thời gian | 999999.999 giây |
| Thời gian chính xác | ± 1ms |
| Giải quyết thời gian | 1ms |
Đầu ra nhị phân
| Con số | 4 |
| Gõ phím | liên hệ nhàn rỗi |
| Phá vỡ công suất | 250VAC / 0,5A, 250VDC / 0,2A |
Máy phát điện chung
| Tính thường xuyên | phạm vi: 0 ~ 1200Hz |
| độ chính xác: <1mHz (0 ~ 65Hz), <10mHz (65 ~ 450Hz), <20mHz (450 ~ 1200Hz) | |
| độ phân giải: 0,001Hz | |
| Giai đoạn | phạm vi: -360 ° ~ + 360 ° |
| độ chính xác: 0,1 ° | |
| độ phân giải: 0,01 ° | |
| Harmonic | thứ tự chồng chất: 2 ~ 24 lần |
| biến dạng: ≤0,5% |
Nguồn cấp
| Điện áp đầu vào danh nghĩa | tùy chỉnh (AC 220V / 230V / 120V ± 10%, 1 pha) |
| Tần số danh nghĩa | 50/60 Hz |
| Đánh giá hiện tại | 10A ở 230V / 12A ở 115V |
| Sự liên quan | ổ cắm AC tiêu chuẩn (IEC 60320) |
Điều khoản khác
| Cân nặng | 18kg (39,68 lb) |
| Kích thước (Rộng x Cao x Dày, không có tay cầm) | 405 × 300 × 164mm (15,94x11,81x6,46 in) |
| Cổng kết nối | 2 cổng USB2.0, 1 cổng Ethernet |
Bộ tạo dòng điện ba pha của Bộ thử nghiệm phun thứ cấp ba pha tự động RELAYSTAR-806 có các tính năng sau:
- Ba nguồn dòng điện độc lập, có một trung tính chung.
- Loại kết nối: ổ cắm chuối an toàn.
- Đối với mỗi đầu ra, đèn sáng khi đầu ra được áp dụng.
- Phạm vi đầu ra, công suất và độ phân giải tương ứng.
- Điều chỉnh độc lập các đầu ra hiện tại.
- Tần số đầu ra: 0 đến 1200Hz.
- Đầu ra có thể điều chỉnh từ 0 đến giá trị lớn nhất.
- Khả năng thay đổi bước giá trị của đầu ra.
