| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015 |
| Số mô hình: | RELAYSTAR-Z70 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Trường hợp vận chuyển + thùng carton |
| Thời gian giao hàng: | 10-15 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Máy kiểm tra rơ le di động, Bộ kiểm tra rơ le kỹ thuật số, thử nghiệm IEC 61850 | Sản lượng hiện tại: | 3x0… 10A |
|---|---|---|---|
| Đầu ra điện áp: | 3x0… 120V | Độ chính xác đầu ra: | ≤0,1% cho đầu ra AC |
| Thử nghiệm IEC 61850: | Có sẵn | Hoạt động: | Màn hình cảm ứng 10,1 inch |
| Điểm nổi bật: | Thử nghiệm 3 pha IEC 61850,Thử nghiệm IEC 61850 2,7kg |
||

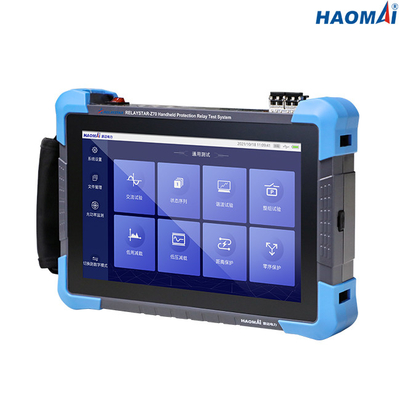

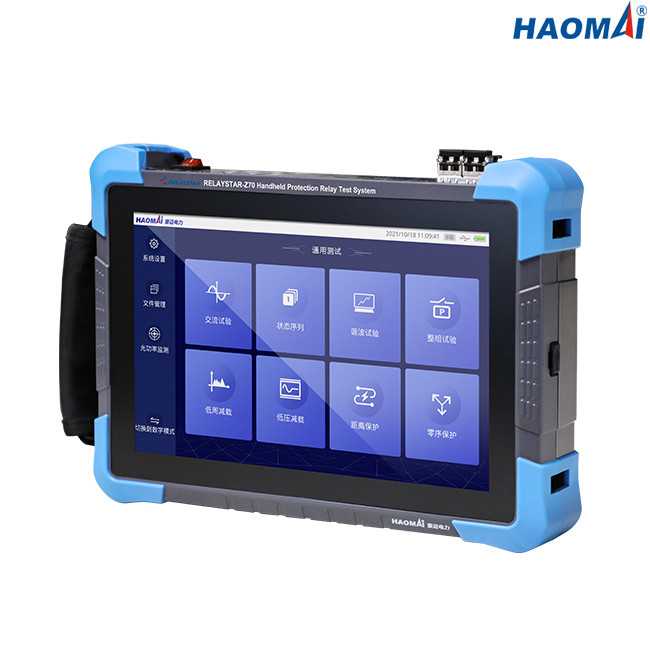

Bộ thử nghiệm rơ le bảo vệ cầm tay với thử nghiệm IEC 61850
Mô hình: RELAYSTAR-Z70
Bộ thử nghiệm rơ le bảo vệ cầm tay RELAYSTAR-Z70 được thiết kế cho cả thử nghiệm và bảo trì trạm biến áp thông thường và trạm biến áp kỹ thuật số.Nó có thể xuất ra dòng điện 3 pha (3x0… 10A) và điện áp 3 pha (3x0… 120V) để thử nghiệm các rơ le bảo vệ thông thường.Hệ thống phần kỹ thuật số quang của nó được phát triển dựa trên giao thức IEC61850, hỗ trợ nhận, gửi và phân tích thông điệp SV / GOOSE.
RELAYSTAR-Z70 là bộ kiểm tra mạng di động và rất tiện lợi với màn hình cảm ứng 10,1 inch để kỹ sư chỉ có thể mang nó đến các vị trí khác nhau trong trạm biến áp cho IED mà không cần phải thực hiện các bộ kiểm tra phức tạp, máy tính xách tay và các phụ kiện kiểm tra khác .
RELAYSTAR-Z70 có nhiều mô-đun thử nghiệm để thử nghiệm rơ le bảo vệ, thử nghiệm MU, gửi, nhận và phân tích SV / GOOSE, nhập và phân tích tệp SCD, v.v.
RELAYSTAR-Z70 cũng có thể được sử dụng để kiểm tra các IED khác trong trạm biến áp kỹ thuật số như một công cụ đa chức năng, bao gồm gửi và nhận GOOSE, SV, thêm lưu lượng truy cập vào bộ chuyển mạch hoặc các IED khác, kiểm tra độ trễ thời gian MU, đo công suất sợi quang cổng cáp quang, v.v.
Những đặc điểm chính
1) Màn hình cảm ứng độ phân giải cao 10,1 inch để hoạt động
2) Dựa trên nền tảng phần cứng SOC và phát triển hệ thống Linux nhúng
3) Đầu ra dòng điện 3 pha (3x0… 10A) + điện áp 3 pha (3x0… 120V) để thử nghiệm rơ le bảo vệ thông thường
4) Tuân theo IEC61850-9-1 / 9-2 / 9-2LE, FT3 / FT3LE, GOOSE và các tiêu chuẩn tin nhắn kỹ thuật số quang học khác
5) Định cấu hình 36 kênh SV / GOOSE kỹ thuật số quang học
6) Hỗ trợ 100M mô-đun giao diện mạng quang
7) Hỗ trợ mô-đun cổng nối tiếp quang FT3
8) Hỗ trợ đồng bộ hóa thời gian IRIG-B
9) Giám sát thời gian thực của nguồn quang và các gói kỹ thuật số quang mạng
10) Hỗ trợ nhập tệp SCL tiêu chuẩn, trích xuất thông tin cấu hình phiên bản thiết bị được yêu cầu và tạo cấu trúc liên kết bằng cách phân tích cú pháp một cú nhấp chuột
Thông số kỹ thuật
Đầu ra dòng điện và điện áp chung
| Máy phát điện hiện tại | Thiết lập phạm vi | AC 3 pha (LN): 3x0… 10A |
| DC (LN): 3x0… ± 2 A | ||
| Quyền lực | tối đa30VA | |
| Sự chính xác | AC: ≤0,1% | |
| DC: ≤0,2% | ||
| Nghị quyết | 1mA | |
| Máy phát điện áp | Thiết lập phạm vi | AC 3 pha (LN): 3x0… 120V |
| DC (LN): 3x0… ± 170V | ||
| Quyền lực | tối đa30VA | |
| Sự chính xác | AC: ≤0,1% | |
| DC: ≤0,2% | ||
| Nghị quyết | 1mV | |
| Máy phát điện chung | Tính thường xuyên | phạm vi: 10 ~ 1200Hz |
| độ chính xác: 0,001Hz | ||
| độ phân giải: 0,001Hz | ||
| Giai đoạn | phạm vi: 0 ° ~ + 360 ° | |
| độ chính xác: 0,01 ° | ||
| độ phân giải: 0,01 ° | ||
| Harmonic | thứ tự chồng chất: 1 ~ 24 lần | |
| biến dạng: ≤0,5% |
Giao diện Truyền thông Ethernet
| Cách thức | 10 / 100Base-TX (10 / 100Mbit, xoắn đôi, tự động giao nhau) |
| Số lượng cổng | 1 |
| Loại giao diện | RJ45 |
| Chỉ báo trạng thái | Đèn LED |
Giao diện truyền thông cáp quang
| Cách thức | 100Base-FX (100Mbit, cáp quang, song công) |
| Số lượng cổng | 2 |
| Loại giao diện | LC |
| Loại sợi | 62,5 / 125μm (sợi quang đa chế độ) |
| Bước sóng | 1310nm |
| Khoảng cách truyền | > 1km |
| Chỉ báo trạng thái | Đèn LED |
Giao diện FT3
| Số lượng cổng | 2 (1 để truyền, 1 để nhận) |
| Loại giao diện | ST |
| Loại sợi | 62,5 / 125μm (sợi quang đa chế độ) |
| Bước sóng | 850nm |
Đầu vào nhị phân
| Con số | 2 |
| Gõ phím | liên hệ không tiềm năng hoặc liên hệ không hoạt động (nhận dạng tự động) |
| Đặc điểm ngưỡng | “0”: 0 ～ 6V;“1”: 12V ～ 250V |
Đầu ra nhị phân
| Con số | 2 |
| Gõ phím | liên hệ nhàn rỗi |
| Phá vỡ công suất | 250VAC / 0,5A;250VDC / 0,2A |
Nguồn cấp
| Đầu vào cho bộ điều hợp | AC 100V ~ 240V, 50/60 Hz |
| Đầu ra của bộ điều hợp | DC 15V / 3A |
| Pin lithium tích hợp | 7.4V, 9600mAh |
| Thời gian làm việc liên tục | hơn 8 giờ |
Điều khoản khác
| Cân nặng | 2,7kg (lb) |
| Kích thước (Rộng x Cao x Dày, không có tay cầm) | 270 × 210 × 64mm (x11,61x9,84 in) |
Bộ thử nghiệm rơ le bảo vệ cầm tay RELAYSTAR-Z70 là bộ thử nghiệm đa chức năng dành cho rơ le bảo vệ thông thường, thiết bị bảo vệ dựa trên IEC 61850 và IED.
