Hệ thống kiểm tra Relay cầm tay IEC 61850 Trọng lượng nhẹ siêu di động

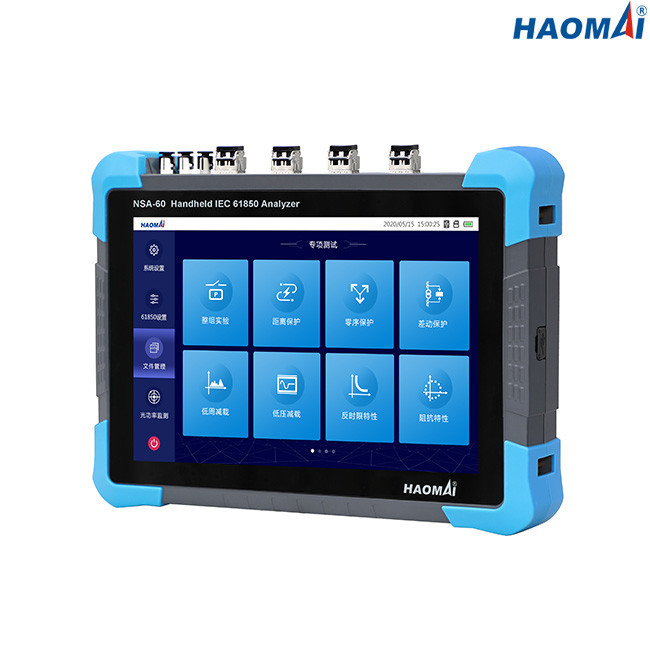

Máy phân tích IEC 61850 cầm tay

Mô hình: NSA-60

Máy phân tích IEC 61850 cầm tay NSA-60 dựa trên tiêu chuẩn IEC61850 và được sử dụng để kiểm tra nhanh các thiết bị bảo vệ, các khối hợp nhất và IED trong trạm biến áp thông minh.Nó được sử dụng rộng rãi trong lĩnh vực gỡ lỗi hiện trường, gỡ lỗi chung hệ thống, bảo trì lỗi và các trường hợp khác.

Máy phân tích IEC 61850 cầm tay NSA-60 là máy phân tích mạng di động với màn hình cảm ứng 10.1 ”để kỹ sư chỉ có thể mang nó đến những nơi khác nhau trong trạm biến áp để kiểm tra IED, không cần phải thực hiện các bộ thử nghiệm phức tạp, máy tính xách tay và các phụ kiện thử nghiệm khác.

NSA-60 có nhiều mô-đun thử nghiệm để thử nghiệm rơ le bảo vệ cơ bản, thử nghiệm MU khác nhau, gửi và nhận SV / GOOSE, nhập và phân tích tệp SCD, v.v.

NSA-60 có thể được sử dụng như một công cụ đa chức năng trong trạm biến áp thông minh, bao gồm gửi và nhận GOOSE, SV, thêm luồng lưu lượng vào các IED khác, kiểm tra độ trễ thời gian MU, đo công suất sợi quang của các cổng cáp quang, v.v.

Những đặc điểm chính

● Dựa trên phần cứng SOC và nền tảng hệ thống Linux được phát triển

● Có thể mô phỏng nhiều loại thông báo khác nhau phù hợp với IEC 61850-9-1 / 9-2 / 9-2LE, GOOSE, IEC 60044-7 / 8 FT3

● Nhận và gửi tin nhắn kỹ thuật số quang 4 kênh đồng thời,

● Đầu ra đồng bộ của các cổng quang khác nhau đạt 0μs và độ phân tán của lấy mẫu SV nhỏ hơn 1μs

● Thực hiện cấu hình tự động, hỗ trợ nhập tệp SCD, hiển thị sơ đồ cấu trúc liên kết và so sánh tệp

● Hỗ trợ độ trễ MU và kiểm tra đồng bộ hóa thời gian MU khác nhau

● Hỗ trợ phát hiện kết nối trong chuỗi và giá trị lấy mẫu SV đầu ra sóng hài chồng chất

● Có loại tin nhắn và chức năng giám sát lưu lượng

● Hỗ trợ ghi tạm thời các tin nhắn bất thường

● Có chức năng đo công suất quang học

● Mô-đun kiểm tra AC Test, Sate Sequence, v.v. tích hợp sẵn để kiểm tra rơ le bảo vệ

● 4 đầu vào nhị phân + 4 đầu ra nhị phân, độ trễ đầu ra đồng bộ <20μs

● Có khả năng mô phỏng máy khách và máy chủ MMS, hỗ trợ kiểm tra định giá thiết bị bảo vệ và giám sát hoạt động của trạng thái thiết lập và trạng thái chức năng bảo vệ, hỗ trợ mô phỏng một hoặc nhiều thiết bị IED, nhận ra việc truyền đồng thời dữ liệu đo từ xa và tin nhắn từ xa

Thông số kỹ thuật

Giao diện truyền thông sợi quang

◆ Thông số sợi quang cổng nối tiếp quang: đa chế độ, giao diện ST, bước sóng 850nm

◆ Thông số cáp quang cổng Ethernet: đa chế độ, giao diện LC, bước sóng 1310nm

◆ Công suất truyền: ≥-15dBm

◆ Độ nhạy nhận: ≤-30dBm

◆ 4 nhóm cổng mạng quang độc lập 100M, hỗ trợ thông điệp IEC61850-9-1 / 2 SM và GOOSE

◆ Cổng nối tiếp quang ghép kênh, hỗ trợ nhận và gửi tin nhắn kỹ thuật số quang FT3 / FT3LE, nhận và gửi mã IRIG-B và chức năng định thời PPS

◆ Cổng đo công suất quang Ethernet để kiểm tra chức năng chẩn đoán và đo liên kết quang

Đầu vào / Đầu ra nhị phân

◆ Đầu vào nhị phân: 4

◆ Đầu ra nhị phân: 4

Điều khoản khác

◆ Kích thước: 235mm × 175mm × 50mm (LxWxH)

◆ Trọng lượng: 2.0kg

Nguồn cấp

◆ Pin lithium tích hợp (9600mAh)

◆ Bộ sạc: đầu vào 100 ~ 240VAC, 50 / 60Hz

Điều kiện môi trường

◆ Nhiệt độ làm việc bình thường: -5 ~ 45 ℃

◆ Giới hạn nhiệt độ làm việc: -10 ~ 50 ℃

◆ Bảo quản và vận chuyển: -25 ~ 70 ℃

◆ Độ ẩm tương đối: 5% ~ 95%

◆ Báo chí khí quyển: 86 ~ 106KPa

Máy phân tích IEC 61850 cầm tay NSA-60 là công cụ kiểm tra mạnh mẽ trong trạm biến áp thông minh.
