| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015 |
| Số mô hình: | RELAYSTAR-6000D |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Hộp đựng vận chuyển + Hộp đựng ván ép |
| Thời gian giao hàng: | 10-15 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Bộ thử nghiệm IEC 61850, Bộ thử nghiệm rơ le kỹ thuật số | Đối tượng được kiểm tra: | Thiết bị bảo vệ dựa trên IEC 61850 & MU |
|---|---|---|---|
| Thử nghiệm giá trị lấy mẫu IEC 61850: | Có sẵn | Thử nghiệm GOOSE: | Có sẵn |
| Bốn chế độ đồng bộ hóa thời gian: | Có sẵn | Hoạt động: | chế độ cục bộ + chế độ PC |
| Điểm nổi bật: | Thử nghiệm HAOMAI IEC 61850,Thử nghiệm đa chế độ IEC 61850,Thiết bị thử nghiệm rơ le bảo vệ 8 |
||

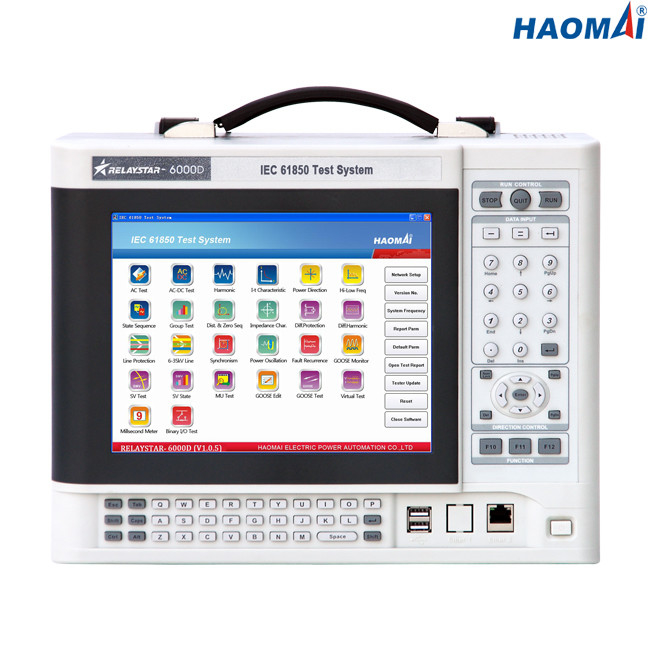

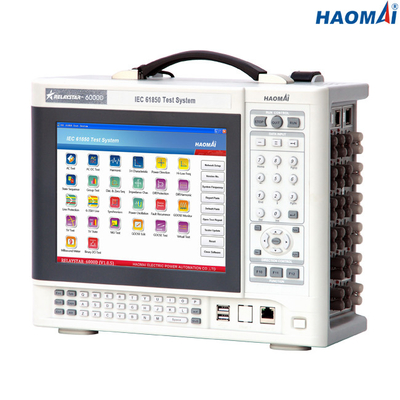

Hệ thống thử nghiệm IEC 61850
Mô hình: RELAYSTAR-6000D
RELAYSTAR-6000D là bộ thử nghiệm thế hệ mới dành riêng cho các thiết bị bảo vệ dựa trên IEC 61850 và Bộ hợp nhất.Nó có thể mô phỏng nhiều loại thông báo khác nhau phù hợp với IEC 61850-9-1 / 9-2 / 9-2LE, GOOSE, IEC 60044-7 / 8 FT3.
Hệ thống thử nghiệm IEC 61850 RELAYSTAR-6000D có thể được vận hành bằng PC công nghiệp nhúng với màn hình cảm ứng 9,7 inch hoặc bằng phần mềm thử nghiệm chạy trên PC.
Các chế độ đồng bộ hóa thời gian GPS, mã IRIG-B và IEEE1588 được cung cấp cùng với RELAYSTAR-6000D, giúp gỡ lỗi nội bộ trạm biến áp và gỡ lỗi chung trạm biến áp.
Những đặc điểm chính
● Có thể thử nghiệm các thiết bị bảo vệ dựa trên IEC 61850 và MU
● Máy tính công nghiệp nhúng với màn hình cảm ứng 9,7 inch
● Có cả kiểm tra cục bộ và kiểm tra từ xa trên PC
● Có thể mô phỏng nhiều loại thông báo khác nhau phù hợp với IEC 61850-9-1 / 9-2 / 9-2LE, GOOSE, IEC 60044-7 / 8 FT3
● 12 đầu ra tương tự mức thấp
● Bốn chế độ đồng bộ hóa thời gian: GPS tích hợp, mã IRIG-B, PPS và IEEE1588
● Kích thước nhỏ và trọng lượng nhẹ (chỉ 4kg / 8,82lb)
Thông số kỹ thuật
Giao diện Truyền thông Ethernet
| Cách thức | 10 / 100Base-TX (10 / 100Mbit, xoắn đôi, tự động giao nhau) |
| Số lượng cổng | 2 |
| Loại giao diện | RJ45 |
| Chỉ báo trạng thái | Đèn LED |
Giao diện truyền thông cáp quang
| Cách thức | 100Base-FX (100Mbit, cáp quang, song công) |
| Số lượng cổng | 16 |
| Loại giao diện | ST |
| Loại sợi | 62,5 / 125μm (sợi quang đa chế độ) |
| Bước sóng | 1310nm |
| Khoảng cách truyền | > 1km |
| Chỉ báo trạng thái | Đèn LED |
Giao diện FT3
| Số lượng cổng | 10 (8 để truyền, 2 để nhận) |
| Loại giao diện | ST |
| Loại sợi | 62,5 / 125μm (sợi quang đa chế độ) |
| Bước sóng | 850nm |
Đầu ra tương tự mức thấp
| Số lượng đầu ra | 12 |
| Thiết lập phạm vi | AC: 0 ~ 7.07Vrms;DC: 0 ~ 10V |
| Hiện tại ở mức tối đa.gánh nặng | 1mA |
| Sự chính xác | <0,05% |
| Nghị quyết | 250μV |
| Độ méo (THD + N) | <0,1% |
| Tính thường xuyên | Tín hiệu hình sin: 10 ~ 1000Hz |
| Tín hiệu thoáng qua: DC ~ 10.0kHz | |
| Độ chính xác: <0,002% (dưới tần số nguồn, sai số 1mHz) | |
| Độ phân giải: 0,001Hz | |
| Giai đoạn | Phạm vi góc pha: 0 ~ 359.9 ° |
| Độ chính xác: <0,1 °, 50 / 60Hz | |
| Độ phân giải: ± 0,01 ° |
Đầu vào nhị phân
| Con số | 10 |
| Gõ phím | liên hệ không tiềm năng hoặc liên hệ không hoạt động (nhận dạng tự động) |
| Đặc điểm ngưỡng | “0”: 0 ～ 6V;“1”: 12V ～ 250V |
Đầu ra nhị phân
| Con số | 4 |
| Gõ phím | liên hệ nhàn rỗi (tùy chọn đầu ra liên hệ nhanh) |
| Phá vỡ công suất | 250VAC / 0,5A;250VDC / 0,2A |
Nguồn cấp
| Điện áp đầu vào danh nghĩa | tùy chỉnh (AC230V / 120V ± 10%, 1 pha) |
| Tần số danh nghĩa | 50/60 Hz |
| Đánh giá hiện tại | 10A ở 230V / 12A ở 120V |
| Sự liên quan | Ổ cắm AC tiêu chuẩn (IEC 60320) |
Điều kiện môi trường
| Nhiệt độ hoạt động | 0 ... +50 ° C (+32 ... +122 ° F) |
| Nhiệt độ bảo quản | -25 ... +70 ° C (-13 ... +158 ° F) |
| Phạm vi độ ẩm | độ ẩm tương đối 5 ... 95%, không ngưng tụ |
| Rung động | IEC 60068-2-6 (20m / s2 ở 10 ... 150 Hz) |
Điều khoản khác
| Cân nặng | 4kg (8,82 lb) |
| Kích thước (Rộng x Cao x Dày, không có tay cầm) | 345 × 135 × 270mm (13,58x5,31x10,63 in) |
Hệ thống thử nghiệm rơ le bảo vệ IEC 61850 RELAYSTAR-6000D tập trung vào các phương pháp giao tiếp thời gian thực của GOOSE và Giá trị lấy mẫu để giao tiếp với các thiết bị được thử nghiệm.
