| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015, Type Test Report, Calibration Report |
| Số mô hình: | RELAYSTAR-7000 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Hộp đựng vận chuyển + Hộp đựng ván ép |
| Thời gian giao hàng: | 10-15 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Bộ kiểm tra rơ le bảo vệ, Bộ kiểm tra rơ le, Hệ thống kiểm tra rơ le | Sản lượng hiện tại: | 6x0… 30A |
|---|---|---|---|
| Đầu ra điện áp: | 6x0… 150V | Độ chính xác đầu ra: | ≤0,1% cho đầu ra AC |
| Thử nghiệm IEC 61850: | Có sẵn | Hoạt động: | chế độ cục bộ + chế độ PC |
| Điểm nổi bật: | Thử nghiệm ISO9001 IEC 61850,Thử nghiệm IEC 61850 đa chức năng,Bộ thử nghiệm rơ le bảo vệ 150V |
||

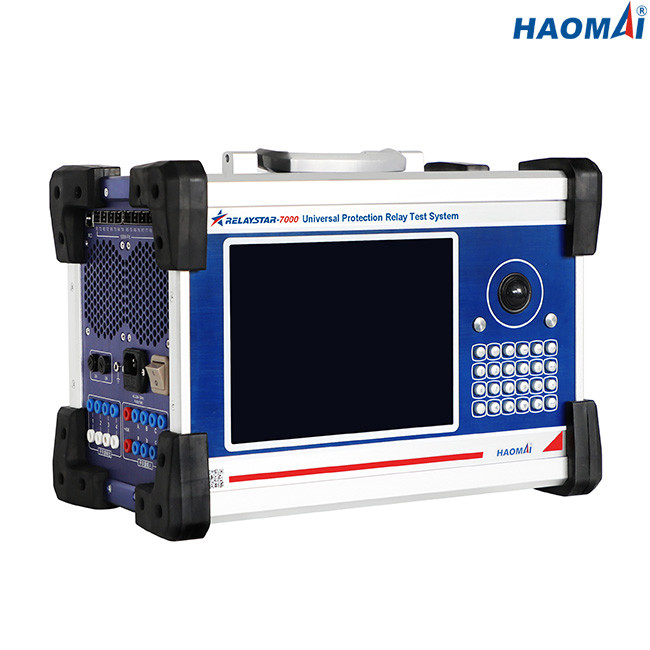

Hệ thống kiểm tra rơ le bảo vệ phổ quát tuân thủ thử nghiệm IEC 61850
Mô hình: RELAYSTAR-7000
RELAYSTAR-7000 là hệ thống thử nghiệm rơ le bảo vệ đa chức năng tuân theo IEC61850 SV và GOOSE.Nó có thể xuất ra dòng điện 6 pha (6 × 0… 30A) và điện áp 6 pha (6 × 0… 150V) để kiểm tra các rơ le bảo vệ thông thường, chẳng hạn như loại điện cơ cũ và loại dựa trên bộ vi xử lý.RELAYSTAR-7000 cũng có thể là công cụ lý tưởng để kiểm tra rơ le và trạm biến áp sử dụng giao thức IEC 61850, có thể mô phỏng các loại thông báo khác nhau tuân theo IEC 61850-9-1 / 9-2 / 9-2LE, GOOSE, IEC 60044- 7/8 FT3.
RELAYSTAR-7000 có thể được sử dụng để thực hiện các thử nghiệm thoáng qua.RELAYSTAR-7000 có thể thực hiện các bài kiểm tra chấp nhận hoặc khắc phục sự cố bằng cách phát lại các lỗi được ghi lại bằng kỹ thuật số ở định dạng tiêu chuẩn IEEE- C37.111, COMTRADE.
Những đặc điểm chính
1) Hệ thống thử nghiệm rơ le bảo vệ đa pha tích hợp
2) Hoạt động độc lập sử dụng màn hình đồ họa độ phân giải cao trực quan, không cần PC để hoạt động
3) Cả thử nghiệm cục bộ và thử nghiệm từ xa trên PC đều có sẵn
4) Đầu vào và đầu ra kỹ thuật số
5) Theo dõi và ghi lại dạng sóng tích hợp
6) Kết thúc thử nghiệm với GPS hoặc IRIG-B
7) Khả năng thử nghiệm IEC 61850
Thông số kỹ thuật
Đầu ra dòng điện và điện áp chung
| Máy phát điện hiện tại | Thiết lập phạm vi | 6 pha AC (LN): 6x0… 30A |
| DC (LN): 6x0… ± 10 A | ||
| Quyền lực | 6 pha AC (LN): 6x450VA tại 30A | |
| DC (LN): 6x120VA ở 10A | ||
| Sự chính xác | AC: ± 1mA (≤0,2A), ≤0,1% (0,2 ~ 30A) | |
| DC: ± 5mA (0,2 ~ 0,5A), ≤0,2% (0,5 ~ 10A) | ||
| Nghị quyết | 1mA | |
| Máy phát điện áp | Thiết lập phạm vi | 6 pha AC (LN): 6x0… 150V |
| DC (LN): 6x0… ± 160V | ||
| Quyền lực | 6 pha AC (LN): 6x80VA ở 150V | |
| DC (LN): 6x80VA ở 160V | ||
| Sự chính xác | AC: ± 2mV (0,2 ~ 2V), ≤0,1% (2 ~ 150V) | |
| DC: ± 10mV (0,5 ~ 5V), ≤0,2% (5 ~ 160V) | ||
| Nghị quyết | 1mV | |
| Máy phát điện chung | Tính thường xuyên | phạm vi: 0 ~ 1200Hz |
| độ chính xác: <1mHz (0 ~ 65Hz), <10mHz (65 ~ 450Hz), <20mHz (450 ~ 1200Hz) | ||
| độ phân giải: 0,001Hz | ||
| Giai đoạn | phạm vi: -360 ° ~ + 360 ° | |
| độ chính xác: 0,1 ° | ||
| độ phân giải: 0,01 ° | ||
| Harmonic | thứ tự chồng chất: 2 ~ 24 lần | |
| biến dạng: ≤0,5% |
Giao diện Truyền thông Ethernet
| Cách thức | 10 / 100Base-TX (10 / 100Mbit, xoắn đôi, tự động giao nhau) |
| Số lượng cổng | 2 |
| Loại giao diện | RJ45 |
| Chỉ báo trạng thái | Đèn LED |
Giao diện truyền thông cáp quang
| Cách thức | 100Base-FX (100Mbit, cáp quang, song công) |
| Số lượng cổng | số 8 |
| Loại giao diện | LC |
| Loại sợi | 62,5 / 125μm (sợi quang đa chế độ) |
| Bước sóng | 1310nm |
| Khoảng cách truyền | > 1km |
| Chỉ báo trạng thái | Đèn LED |
Giao diện FT3
| Số lượng cổng | 9 (8 để truyền, 1 để nhận) |
| Loại giao diện | ST |
| Loại sợi | 62,5 / 125μm (sợi quang đa chế độ) |
| Bước sóng | 850nm |
Đầu vào nhị phân
| Con số | số 8 |
| Gõ phím | liên hệ không tiềm năng hoặc liên hệ không hoạt động (nhận dạng tự động) |
| Đặc điểm ngưỡng | “0”: 0 ～ 6V;“1”: 12V ～ 250V |
Đầu ra nhị phân
| Con số | 4 |
| Gõ phím | liên hệ nhàn rỗi |
| Phá vỡ công suất | 250VAC / 0,5A;250VDC / 0,2A |
Giám sát và Ghi âm tích hợp
| Giám sát | dòng điện và đầu ra điện áp |
| ghi âm | đầu ra tương tự, trạng thái đầu vào / đầu ra nhị phân |
| Cách thức | giám sát thời gian thực, không cần đi dây bên ngoài |
| Độ dài ghi âm | không giới hạn (cho đến khi đầy bộ nhớ trong) |
Nguồn cấp
| Điện áp đầu vào danh nghĩa | tùy chỉnh (AC230V / 120V ± 10%, 1 pha) |
| Tần số danh nghĩa | 50/60 Hz |
| Đánh giá hiện tại | 10A ở 230V / 12A ở 120V |
| Sự liên quan | Ổ cắm AC tiêu chuẩn (IEC 60320) |
Điều kiện môi trường
| Nhiệt độ hoạt động | 0 ... +50 ° C (+32 ... +122 ° F) |
| Nhiệt độ bảo quản | -25 ... +70 ° C (-13 ... +158 ° F) |
| Phạm vi độ ẩm | độ ẩm tương đối 5 ... 95%, không ngưng tụ |
| Rung động | IEC 60068-2-6 (20m / s2 ở 10 ... 150 Hz) |
Điều khoản khác
| Cân nặng | 19,5kg (42,99 lb) |
| Kích thước (Rộng x Cao x Dày, không có tay cầm) | 405 × 295 × 250mm (15,94x11,61x9,84 in) |
RELAYSTAR-7000 là hệ thống thử nghiệm rơ le bảo vệ đa chức năng tuân theo thử nghiệm IEC61850, không chỉ có thể kiểm tra các rơ le bảo vệ thông thường mà còn có thể mô phỏng các loại thông báo khác nhau tuân theo IEC 61850-9-1 / 9-2 / 9-2LE, GOOSE , IEC 60044-7 / 8 FT3.
