| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015, Test Report, Calibration Report |
| Số mô hình: | CTP-200P |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Hộp đựng vận chuyển + Hộp đựng ván ép |
| Thời gian giao hàng: | 5-10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Máy phân tích CT, Máy kiểm tra CT, Bộ kiểm tra CT, Hệ thống kiểm tra CT / VT | Sản lượng hiện tại: | 0-12A (RMS), 36A (giá trị đỉnh) |
|---|---|---|---|
| Đầu ra điện áp: | 0-180V (RMS) | Đo lường độ chính xác của tỷ lệ CT: | ± 0,05% |
| Max. Tối đa Knee-point Voltage Điện áp điểm đầu gối: | 40 kV | Hoạt động: | chế độ cục bộ hoặc chế độ PC |
| Điểm nổi bật: | Bộ kiểm tra máy biến áp dụng cụ CT,Bộ kiểm tra máy biến áp dụng cụ PT,Bộ kiểm tra CT nhẹ |
||

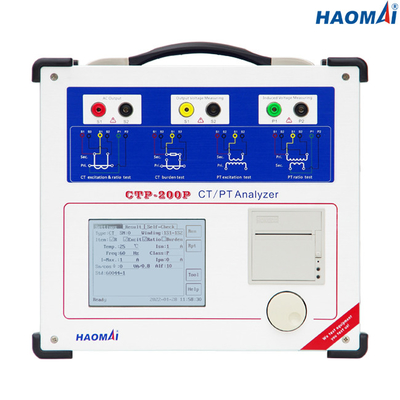

Máy kiểm tra CT và PT đa năng
Mô hình:CTP-200P
Máy thử CT và PT đa năng CTP-200P là một thiết bị cầm tay hiện trường nhẹ được thiết kế để kiểm tra CT và PT được lắp đặt trong một hệ thống tiện ích.Nó có thể được sử dụng cho nhiều cuộc kiểm tra hội thảo thông thường, cũng như kiểm tra hiện trường.
Máy kiểm tra CT và PT đa năng CTP-200P có khả năng kiểm tra CT đo sáng, nhưng cũng có thể kiểm tra CT bảo vệ về tỷ lệ và lỗi pha ở gánh bình thường theo tiêu chuẩn IEC61869-2, IEC60044-1.60044-6 và IEEE / ANSI C57. 13.
Ở chế độ thử nghiệm cục bộ, người vận hành có thể sử dụng chuột quay đa chức năng đã được cấp bằng sáng chế trên bảng điều khiển phía trước để nhập thông tin về vật phẩm cần thử nghiệm.Màn hình LCD 5,7 inch có thể đọc được dưới ánh sáng mặt trời hiển thị thông tin quan trọng và kết quả thử nghiệm cuối cùng.
Đối với thử nghiệm hoàn toàn tự động trên PC, mỗi thiết bị CTP-200P đi kèm với một phiên bản cài đặt của phần mềm CTP.Phần mềm CTP được thiết kế để chạy trên PC với hệ điều hành Windows 10.
Những đặc điểm chính
● Có thể kiểm tra CT bảo vệ, CT đo, CT PR / PX, CT TPS / TPX / TPY / TPZ và PT quy nạp
● Kiểm tra đặc tính kích thích và đường cong sai số dựa trên nguyên tắc đo tần số thấp
● Đo tỷ lệ, cực tính, sai số tỷ lệ và sai số dịch chuyển pha dựa trên phương pháp điện áp
● Sử dụng chuột quay đa chức năng đã được cấp bằng sáng chế để thay thế bàn phím
● Sử dụng màn hình LCD 5,7 inch để hiển thị
● Áp dụng DSP, ARM và hệ điều hành LINUX nhúng
● Có cả kiểm tra cục bộ và kiểm tra từ xa trên PC
● Độ chính xác của phép đo cao hơn: 0,05%
● Giá thầu tối đađã thử nghiệm điện áp điểm đầu gối của CT lên đến 40kV
● Khử từ tự động của CT
● In kết quả kiểm tra trực tiếp bằng máy in nhiệt tích hợp
● Trọng lượng nhỏ và nhẹ (9kg / 19,84 lbs) để vận chuyển dễ dàng
Thông số kỹ thuật
● Tiêu chuẩn thử nghiệm: IEC61869-2 (IEC60044-1.60044-6), IEC61869-3 (IEC60044-2), IEEE / ANSI C57.13
● Đo điện áp đầu gối tối đa: 40kV
● Phạm vi đầu ra:
điện áp: 0 ~ 180V (RMS)
dòng điện: 0 ~ 12A (RMS), 36A (giá trị đỉnh)
● Độ chính xác đo điện áp: ± 0,05%
● Đo lường tỷ lệ CT:
phạm vi: 1 ~ 30000
độ chính xác: ± 0,05%
● Đo lường tỷ lệ PT:
phạm vi: 1 ~ 10000
độ chính xác: ± 0,05%
● Đo pha:
độ chính xác: ± 2 phút
độ phân giải: 0,01 phút
● Đo điện trở cuộn dây thứ cấp:
phạm vi: 0 ~ 300Ω
độ chính xác: 0,1% ± 1mΩ
● Đo lường gánh nặng:
phạm vi: 0 ~ 300VA
độ chính xác: 0,1% ± 0,1VA
● Dung lượng bộ nhớ:> kết quả kiểm tra 3000 nhóm
● Nguồn điện
| Điện áp đầu vào danh nghĩa | tùy chỉnh (AC220V / 230V / 120V ± 10%, 1 pha) |
| Tần số danh nghĩa | 50/60 Hz |
| Đánh giá hiện tại | 10A ở 230V / 12A ở 120V |
| Sự liên quan | ổ cắm AC tiêu chuẩn (IEC 60320) |
● Điều kiện môi trường
| Nhiệt độ hoạt động | 0 ... +50 ° C (+32 ... +122 ° F) |
| Nhiệt độ bảo quản | -25 ... +70 ° C (-13 ... +158 ° F) |
| Phạm vi độ ẩm | độ ẩm tương đối 5 ... 95%, không ngưng tụ |
| Rung động | IEC 60068-2-6 (20m / s2 ở 10 ... 150 Hz) |
● Khác
| Cân nặng | 9kg (19,84 lbs) |
| Kích thước (Rộng x Cao x Dày, không có tay cầm) | 340 × 300 × 150mm (13,39x11,81x5,91 in) |
| Cổng kết nối | 2 cổng USB2.0, 1 cổng giao tiếp |
Máy đo CT và PT đa năng CTP-200P là công cụ mạnh mẽ và đáng tin cậy cho các kỹ sư để kiểm tra máy biến dòng và máy biến điện áp trong các trạm biến áp.
