Bộ thử nghiệm máy biến áp dụng cụ dòng điện 50 / 60Hz Điện áp đầu gối tối đa 40kV

Bộ kiểm tra máy biến áp dụng cụ tự động

Mô hình: CTP-120PA

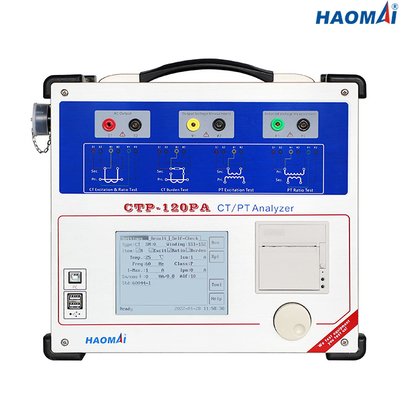

Bộ thử nghiệm máy biến áp tự động CTP-120PA là một bộ thử nghiệm di động và đa chức năng để thử nghiệm cả máy biến dòng và máy biến điện áp trong cấu hình thiết bị của chúng, chẳng hạn như được lắp trong máy biến áp, máy cắt dầu hoặc thiết bị đóng cắt.Thiết bị cần được cách ly hoàn toàn với hệ thống điện.

Với một nút bấm, CTP-120PA thực hiện kiểm tra độ bão hòa CT và tính toán điểm đầu gối danh định tuân theo IEEE C57.13.1, IEC 60044-1, IEC 60044-6 hoặc IEC 61869 trên cả hai tiêu chuẩn cũng như của các CT chuyên biệt như PX, TPS, TPX, TPY và TPZ.Thử nghiệm độ bão hòa có thể kiểm tra điểm đầu gối lên đến 40 kV.Điều này cho phép kiểm tra cả CT lớp thế hệ lớn hơn bằng một thiết bị cầm tay.

Nhiều CT trạm biến áp bao gồm thứ cấp đa tỷ lệ, do đó CTP-120PA có khả năng vẽ biểu đồ và hiển thị đồng thời tới 6 đường cong bão hòa CT.

Là một phần của chương trình bảo trì thường xuyên để xác minh các chỉ số của nhà máy và xác định sự hiện diện của các khuyết tật trong máy biến điện áp, CTP-120PA có thể đo chính xác tỷ lệ, cực tính, đặc tính kích thích và điện trở cuộn thứ cấp.

Những đặc điểm chính

● Có thể kiểm tra CT bảo vệ, CT đo lường, CT cấp TP và VT quy nạp

● Kiểm tra đặc tính kích thích và đường cong sai số dựa trên nguyên tắc đo tần số thấp

● Đo tỷ lệ, cực tính, sai số tỷ lệ và sai số dịch chuyển pha dựa trên phương pháp điện áp

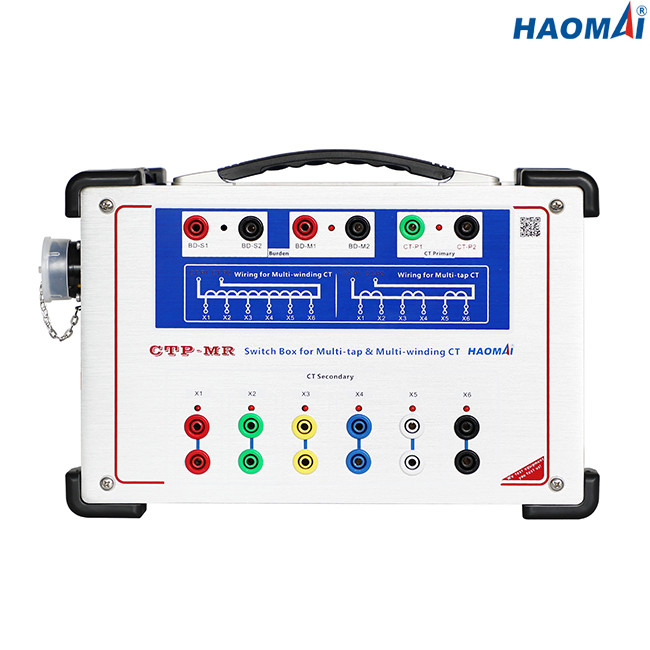

● Có khả năng tự động kiểm tra CT đa tỷ lệ mà không cần tua lại

● Sử dụng chuột quay đa chức năng đã được cấp bằng sáng chế để thay thế bàn phím

● Sử dụng màn hình LCD 5,7 inch để hiển thị

● Áp dụng DSP, ARM và hệ điều hành LINUX nhúng

● Có cả kiểm tra cục bộ và kiểm tra từ xa trên PC

● Độ chính xác của phép đo cao hơn: 0,05%

● Đo điện áp đầu gối tối đa 40kV

● Có thể thực hiện các bài kiểm tra gánh nặng thứ cấp

● Khử từ tự động của CT

● In kết quả kiểm tra trực tiếp bằng máy in nhiệt tích hợp

● Trọng lượng nhỏ và nhẹ (9kg / 19,84 lbs) để vận chuyển dễ dàng

Thông số kỹ thuật

● Tiêu chuẩn thử nghiệm: IEC61869-2, IEC60044-1.60044-6, IEC61869-3, IEC60044-2, IEEE / ANSI C57.13

● Đo điện áp đầu gối tối đa: 40kV

● Phạm vi đầu ra:

điện áp: 0 ~ 180V (RMS)

dòng điện: 0 ~ 12A (RMS), 36A (giá trị đỉnh)

● Độ chính xác đo điện áp: ± 0,05%

● Đo lường tỷ lệ CT:

phạm vi: 1 ~ 30000

độ chính xác: ± 0,05%

● Đo lường tỷ lệ PT:

phạm vi: 1 ~ 10000

độ chính xác: ± 0,05%

● Đo pha:

độ chính xác: ± 2 phút

độ phân giải: 0,01 phút

● Đo điện trở cuộn dây thứ cấp:

phạm vi: 0 ~ 300Ω

độ chính xác: 0,1% ± 1mΩ

● Đo lường gánh nặng:

phạm vi: 0 ~ 300VA

độ chính xác: 0,1% ± 0,1VA

● Dung lượng bộ nhớ:> kết quả kiểm tra 3000 nhóm

● Nguồn điện

● Điều kiện môi trường

● Khác

● Tiêu chuẩn an toàn, tương thích điện từ

Trong quá trình vận hành và thử nghiệm điện trở cuộn dây DC thông thường, CT có thể bị nhiễm từ.Bộ kiểm tra biến áp dụng cụ tự động CTP-120PA bao gồm chức năng khử từ CT tự động, cho phép xác định tỷ lệ và điểm đầu gối chính xác, do đó cung cấp kết quả kiểm tra ổn định, có thể lặp lại và giảm thời gian kiểm tra.
