| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015, Calibration Report |
| Số mô hình: | CTP-120PA |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Hộp đựng vận chuyển + Hộp đựng ván ép |
| Thời gian giao hàng: | 5-10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | CT Analyzer, CT Tester, CT & PT Test Set | Kiểm tra CT đa tỷ lệ: | Có sẵn |
|---|---|---|---|
| Sản lượng hiện tại: | 0-12A (RMS), 36A (giá trị đỉnh) | Đầu ra điện áp: | 0-180V (RMS) |
| Đo lường độ chính xác của tỷ lệ CT: | ± 0,05% | Hoạt động: | chế độ cục bộ + chế độ PC |
| Điểm nổi bật: | Bộ kiểm tra máy biến áp dụng cụ hạng nhẹ,Bộ kiểm tra máy biến áp dụng cụ đa điểm,Bộ kiểm tra CT PT 40kV |
||
Máy phân tích CT & VTvới Hộp chuyển đổi nhiều lần nhấn
Mô hình: CTP-120PA

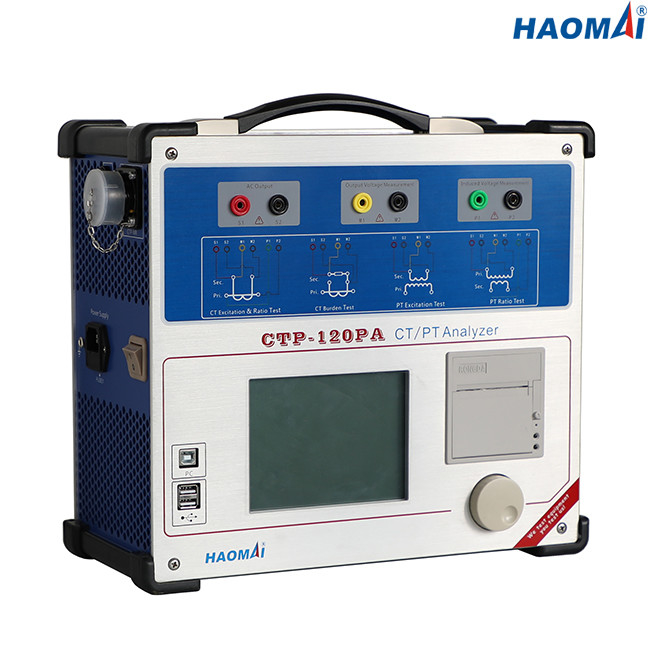

Máy phân tích CT & VT CTP-120PA là một thiết bị nhẹ và di động có khả năng kiểm tra cả máy biến dòng và máy biến điện áp.
Với trọng lượng dưới 9kg (19,84 lbs), CTP-120PA là một thiết bị có tính di động cao cũng mang lại độ chính xác trong thử nghiệm.Có khả năng thực hiện điện trở bão hòa, tỷ lệ, cực tính và cuộn dây trên máy biến dòng, CTP-120PA cũng có thể được sử dụng để thử nghiệm máy biến áp / tiềm năng đo lường và cấp bảo vệ.

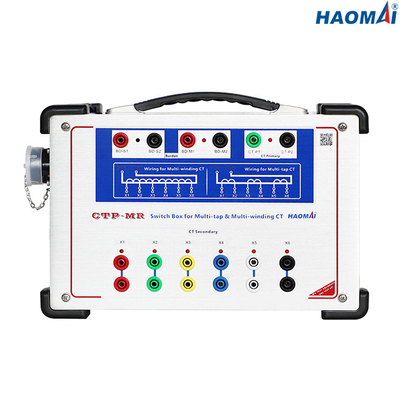

Máy phân tích CT & VT CTP-120PA cung cấp đầu ra điện áp và dòng điện thay đổi được điều khiển bằng bộ vi xử lý cùng với thiết bị đo đạc chính xác để tự động kiểm tra CT và VT đơn và đa tỷ lệ.Hộp chuyển đổi nhiều vòi được trang bị giúp kiểm tra CT nhiều vòi dễ dàng.Nó sẽ kết nối trực tiếp với CT đa tỷ lệ và thực hiện kiểm tra tỷ lệ trên tất cả các vòi chỉ bằng một nút nhấn và không cần thay đổi dây dẫn.Điều này sẽ làm giảm đáng kể thời gian kiểm tra.
Máy phân tích CT & VT CTP-120PA có thể được điều khiển thông qua màn hình LCD TFT 5,7 inch có độ phân giải cao và ánh sáng mặt trời.Giao diện này cho phép người dùng thực hiện kiểm tra nhanh chóng và dễ dàng bằng cách sử dụng chuột quay đa chức năng đã được cấp bằng sáng chế.
Máy phân tích CT & VT CTP-120PA cũng có thể được điều khiển thông qua một máy tính xách tay chạy phần mềm kiểm tra CTP dựa trên hệ điều hành Windows.
Những đặc điểm chính
● Có thể kiểm tra CT bảo vệ, CT đo lường, CT cấp TP và VT quy nạp
● Kiểm tra đặc tính kích thích và đường cong sai số dựa trên nguyên tắc đo tần số thấp
● Đo tỷ lệ, cực tính, sai số tỷ lệ và sai số dịch chuyển pha dựa trên phương pháp điện áp
● Có khả năng tự động kiểm tra CT đa tỷ lệ mà không cần tua lại
● Sử dụng chuột quay đa chức năng đã được cấp bằng sáng chế để thay thế bàn phím
● Sử dụng màn hình LCD 5,7 inch để hiển thị
● Áp dụng DSP, ARM và hệ điều hành LINUX nhúng
● Có cả kiểm tra cục bộ và kiểm tra từ xa trên PC
● Độ chính xác của phép đo cao hơn: 0,05%
● Khử từ tự động của CT
● In kết quả kiểm tra trực tiếp bằng máy in nhiệt tích hợp
● Trọng lượng nhỏ và nhẹ (9kg / 19,84 lbs) để vận chuyển dễ dàng
Thông số kỹ thuật
● Tiêu chuẩn thử nghiệm: IEC61869-2, IEC60044-1.60044-6, IEC61869-3, IEC60044-2, IEEE / ANSI C57.13
● Đo điện áp đầu gối tối đa: 40kV
● Phạm vi đầu ra:
điện áp: 0 ~ 180V (RMS)
dòng điện: 0 ~ 12A (RMS), 36A (giá trị đỉnh)
● Độ chính xác đo điện áp: ± 0,05%
● Đo lường tỷ lệ CT:
phạm vi: 1 ~ 30000
độ chính xác: ± 0,05%
● Đo lường tỷ lệ PT:
phạm vi: 1 ~ 10000
độ chính xác: ± 0,05%
● Đo pha:
độ chính xác: ± 2 phút
độ phân giải: 0,01 phút
● Đo điện trở cuộn dây thứ cấp:
phạm vi: 0 ~ 300Ω
độ chính xác: 0,1% ± 1mΩ
● Đo lường gánh nặng:
phạm vi: 0 ~ 300VA
độ chính xác: 0,1% ± 0,1VA
● Dung lượng bộ nhớ:> kết quả kiểm tra 3000 nhóm
● Nguồn điện
| Điện áp đầu vào danh nghĩa | tùy chỉnh (AC220V / 230V / 120V ± 10%, 1 pha) |
| Tần số danh nghĩa | 50/60 Hz |
| Đánh giá hiện tại | 10A ở 230V / 12A ở 120V |
| Sự liên quan | ổ cắm AC tiêu chuẩn (IEC 60320) |
● Điều kiện môi trường
| Nhiệt độ hoạt động | 0 ... +50 ° C (+32 ... +122 ° F) |
| Nhiệt độ bảo quản | -25 ... +70 ° C (-13 ... +158 ° F) |
| Phạm vi độ ẩm | độ ẩm tương đối 5 ... 95%, không ngưng tụ |
| Rung động | IEC 60068-2-6 (20m / s2 ở 10 ... 150 Hz) |
● Khác
| Cân nặng | 9kg (19,84 lbs) |
| Kích thước (Rộng x Cao x Dày, không có tay cầm) | 340 × 300 × 150mm (13,39x11,81x5,91 in) |
| Cổng kết nối | 2 cổng USB2.0, 1 cổng giao tiếp |
● Tiêu chuẩn an toàn, tương thích điện từ
| EMC | Sản phẩm tuân thủ Chỉ thị tương thích điện từ (EMC) 2004/108 / EC (CE phù hợp) |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2 / 3 | |
| Sự an toàn | Sản phẩm tuân thủ Chỉ thị điện áp thấp 2006/95 / EC (tuân theo CE). |
| IEC 61010-1 |
Máy phân tích CT & VT CTP-120PA là một công cụ kiểm tra lý tưởng và duy nhất để kiểm tra CT tỷ lệ đơn và đa tỷ lệ, cũng như để kiểm tra VT quy nạp.
