Bộ kiểm tra máy biến áp dụng cụ tự động ISO9001 36A Đa chức năng

Hệ thống kiểm tra CT / VT hoàn toàn tự động

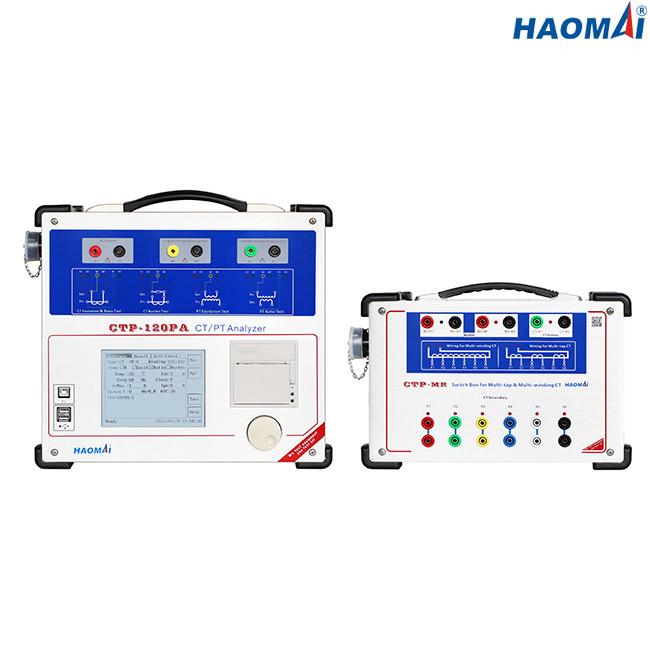

Mô hình: CTP-120PA

Hệ thống kiểm tra CT / VT CTP-120PA là hệ thống kiểm tra máy biến áp và dòng điện hoàn toàn tự động, được thiết kế đặc biệt để kiểm tra CT, VT và Máy biến áp kết hợp.

CTP-120PA cho phép thử nghiệm nhanh hơn, do Hộp công tắc nhiều vòi cho phép kết nối trực tiếp lên đến 6 vòi, theo cách này, kết nối của thiết bị chỉ được thực hiện một lần và không cần thêm bất kỳ thao tác thủ công nào.

Các bài kiểm tra chính được thực hiện bởi CTP-120PA là: Kích thích, Độ chính xác, Tỷ lệ & Lỗi pha, Sức đề kháng và Gánh nặng và chúng đều được thực hiện ở chế độ hoàn toàn tự động, không có sự can thiệp của người dùng.Tất cả các thử nghiệm được thực hiện bằng cách tạo ra dòng điện và điện áp.

Tất cả các chức năng được quản lý bằng màn hình LCD TFT 5,7 inch có thể đọc được dưới ánh sáng mặt trời, chuột quay đa chức năng đã được cấp bằng sáng chế, hệ thống vận hành ARM và LINUX nhúng, được thiết kế cho môi trường ngoài trời và không có máy tính xách tay.

Kết quả kiểm tra được lưu trong bộ nhớ cục bộ và có thể được chuyển sang PC thông qua đĩa flash USB.

Những đặc điểm chính

● Có thể kiểm tra dòng điện, điện áp và máy biến áp kết hợp

● Các bài kiểm tra chính được thực hiện: Tỷ lệ & Lỗi pha, Độ phân cực, Kích thích, Điện trở, Độ chính xác, Độ nặng

● Tiêu chuẩn thử nghiệm có thể lựa chọn: IEC61869-2, IEC60044-1.60044-6, IEC61869-3, IEC60044-2, IEEE / ANSI C57.13

● Hộp chuyển mạch nhiều lần nhấn mô tả hoạt động của CT

● Sử dụng chuột quay đa chức năng đã được cấp bằng sáng chế để thay thế bàn phím

● Sử dụng màn hình LCD 5,7 inch có thể đọc được dưới ánh sáng mặt trời

● Áp dụng DSP, ARM và hệ điều hành LINUX nhúng

● Có cả kiểm tra cục bộ và kiểm tra từ xa trên PC

● Độ chính xác của phép đo cao hơn: 0,05%

● Khử từ tự động của CT

● In kết quả kiểm tra trực tiếp bằng máy in nhiệt tích hợp

● Có thể tải xuống kết quả thử nghiệm qua đĩa flash USB

● Trọng lượng nhỏ và nhẹ (9kg / 19,84 lbs) để vận chuyển dễ dàng

Thông số kỹ thuật

● Tiêu chuẩn thử nghiệm: IEC61869-2, IEC60044-1.60044-6, IEC61869-3, IEC60044-2, IEEE / ANSI C57.13

● Đo điện áp đầu gối tối đa: 40kV

● Phạm vi đầu ra:

điện áp: 0 ~ 180V (RMS)

dòng điện: 0 ~ 12A (RMS), 36A (giá trị đỉnh)

● Độ chính xác đo điện áp: ± 0,05%

● Đo lường tỷ lệ CT:

phạm vi: 1 ~ 30000

độ chính xác: ± 0,05%

● Đo lường tỷ lệ PT:

phạm vi: 1 ~ 10000

độ chính xác: ± 0,05%

● Đo pha:

độ chính xác: ± 2 phút

độ phân giải: 0,01 phút

● Đo điện trở cuộn dây thứ cấp:

phạm vi: 0 ~ 300Ω

độ chính xác: 0,1% ± 1mΩ

● Đo lường gánh nặng:

phạm vi: 0 ~ 300VA

độ chính xác: 0,1% ± 0,1VA

● Dung lượng bộ nhớ:> kết quả kiểm tra 3000 nhóm

● Nguồn điện

● Điều kiện môi trường

● Khác

Hệ thống kiểm tra CT / VT hoàn toàn tự động CTP-120PA là một công cụ kiểm tra mạnh mẽ để kiểm tra máy biến dòng, máy biến điện áp và máy biến áp kết hợp.
