| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015 |
| Số mô hình: | RELAYSTAR-Z70 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| chi tiết đóng gói: | Trường hợp vận chuyển + thùng carton |
| Thời gian giao hàng: | 10-15 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Máy kiểm tra chuyển tiếp di động, Bộ kiểm tra rơle, thử nghiệm IEC 61850 | Sản lượng hiện tại: | 3x0… 10A |
|---|---|---|---|
| Đầu ra điện áp: | 3x0… 120V | Độ chính xác đầu ra: | ≤0,1% cho đầu ra AC |
| Thử nghiệm IEC 61850: | Có sẵn | Hoạt động: | Màn hình cảm ứng 10,1 inch |
| Điểm nổi bật: | Bộ kiểm tra rơ le bảo vệ cầm tay,Bộ kiểm tra rơ le bảo vệ 120V,Bộ kiểm tra rơ le siêu nhẹ |
||

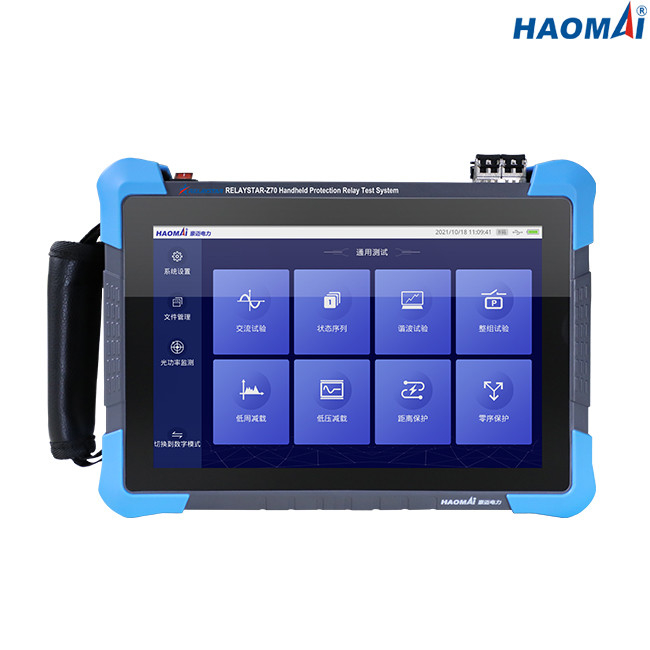

Bộ kiểm tra rơ le bảo vệ cầm tay
Mô hình: RELAYSTAR-Z70
Bộ thử nghiệm rơ le bảo vệ cầm tay RELAYSTAR-Z70 có khả năng thử nghiệm các rơ le bảo vệ thông thường (chẳng hạn như rơ le bảo vệ trạng thái rắn và dựa trên bộ vi xử lý), các thiết bị bảo vệ dựa trên IEC 61850 và IED trong trạm biến áp thông minh.
Hệ thống tích hợp nhiều chức năng kiểm tra và phân tích, có thể được sử dụng để kiểm tra chức năng và hiệu suất toàn diện của thiết bị, chẳng hạn như bảo vệ, thiết bị giám sát và điều khiển thông minh, bộ hợp nhất và máy biến áp dụng cụ điện tử.
Do kích thước nhỏ (như iPad mini) và thiết kế nhẹ, RELAYSTAR-Z70 khá dễ dàng mang đi địa điểm thử nghiệm.
Pin lithium tích hợp có thể giữ cho thiết bị RELAYSTAR-Z70 hoạt động trong hơn 8 giờ, giúp khắc phục tình trạng không thể lấy điện tại địa điểm thử nghiệm.
Những đặc điểm chính
1) Màn hình cảm ứng độ phân giải cao 10,1 inch để hoạt động
2) Dựa trên nền tảng phần cứng SOC và phát triển hệ thống Linux nhúng
3) Đầu ra dòng điện 3 pha (3x0… 10A) + điện áp 3 pha (3x0… 120V) để thử nghiệm rơ le bảo vệ thông thường
4) Tuân theo IEC61850-9-1 / 9-2 / 9-2LE, FT3 / FT3LE, GOOSE và các tiêu chuẩn tin nhắn kỹ thuật số quang học khác
5) Định cấu hình 36 kênh SV / GOOSE kỹ thuật số quang học
6) Hỗ trợ 100M mô-đun giao diện mạng quang
7) Hỗ trợ mô-đun cổng nối tiếp quang FT3
8) Hỗ trợ đồng bộ hóa thời gian IRIG-B
9) Giám sát thời gian thực của nguồn quang và các gói kỹ thuật số quang mạng
10) Hỗ trợ nhập tệp SCL tiêu chuẩn, trích xuất thông tin cấu hình phiên bản thiết bị được yêu cầu và tạo cấu trúc liên kết bằng cách phân tích cú pháp một cú nhấp chuột
Thông số kỹ thuật
Đầu ra dòng điện và điện áp chung
| Máy phát điện hiện tại | Thiết lập phạm vi | AC 3 pha (LN): 3x0… 10A |
| DC (LN): 3x0… ± 2 A | ||
| Quyền lực | tối đa30VA | |
| Sự chính xác | AC: ≤0,1% | |
| DC: ≤0,2% | ||
| Nghị quyết | 1mA | |
| Máy phát điện áp | Thiết lập phạm vi | AC 3 pha (LN): 3x0… 120V |
| DC (LN): 3x0… ± 170V | ||
| Quyền lực | tối đa30VA | |
| Sự chính xác | AC: ≤0,1% | |
| DC: ≤0,2% | ||
| Nghị quyết | 1mV | |
| Máy phát điện chung | Tính thường xuyên | phạm vi: 10 ~ 1200Hz |
| độ chính xác: 0,001Hz | ||
| độ phân giải: 0,001Hz | ||
| Giai đoạn | phạm vi: 0 ° ~ + 360 ° | |
| độ chính xác: 0,01 ° | ||
| độ phân giải: 0,01 ° | ||
| Harmonic | thứ tự chồng chất: 1 ~ 24 lần | |
| biến dạng: ≤0,5% |
Giao diện Truyền thông Ethernet
| Cách thức | 10 / 100Base-TX (10 / 100Mbit, xoắn đôi, tự động giao nhau) |
| Số lượng cổng | 1 |
| Loại giao diện | RJ45 |
| Chỉ báo trạng thái | Đèn LED |
Giao diện truyền thông cáp quang
| Cách thức | 100Base-FX (100Mbit, cáp quang, song công) |
| Số lượng cổng | 2 |
| Loại giao diện | LC |
| Loại sợi | 62,5 / 125μm (sợi quang đa chế độ) |
| Bước sóng | 1310nm |
| Khoảng cách truyền | > 1km |
| Chỉ báo trạng thái | Đèn LED |
Giao diện FT3
| Số lượng cổng | 2 (1 để truyền, 1 để nhận) |
| Loại giao diện | ST |
| Loại sợi | 62,5 / 125μm (sợi quang đa chế độ) |
| Bước sóng | 850nm |
Đầu vào nhị phân
| Con số | 2 |
| Gõ phím | liên hệ không tiềm năng hoặc liên hệ không hoạt động (nhận dạng tự động) |
| Đặc điểm ngưỡng | “0”: 0 ～ 6V;“1”: 12V ～ 250V |
Đầu ra nhị phân
| Con số | 2 |
| Gõ phím | liên hệ nhàn rỗi |
| Phá vỡ công suất | 250VAC / 0,5A;250VDC / 0,2A |
Nguồn cấp
| Đầu vào cho bộ điều hợp | AC 100V ~ 240V, 50/60 Hz |
| Đầu ra của bộ điều hợp | DC 15V / 3A |
| Pin lithium tích hợp | 7.4V, 9600mAh |
| Thời gian làm việc liên tục | hơn 8 giờ |
Điều khoản khác
| Cân nặng | 2,7kg (lb) |
| Kích thước (Rộng x Cao x Dày, không có tay cầm) | 270 × 210 × 64mm (x11,61x9,84 in) |
Bộ thử nghiệm rơ le bảo vệ cầm tay RELAYSTAR-Z70 là thế hệ mới nhất của bộ thử nghiệm rơ le bảo vệ toàn diện siêu di động, sẽ giúp các kỹ sư hoàn thành dễ dàng hơn việc thử nghiệm rơ le bảo vệ và IED trong trạm biến áp.
Người liên hệ: William Wang
Tel: +86-18682083519
