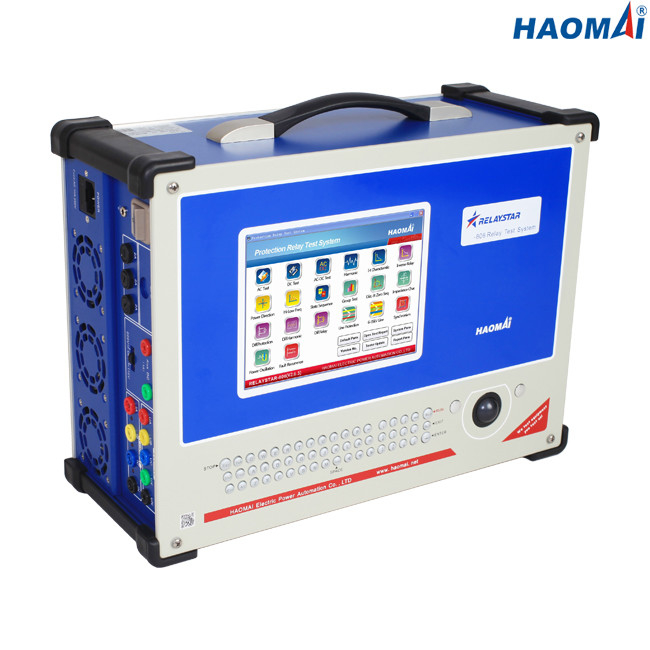

Name: Bộ thử nghiệm rơ le bảo vệ ba pha nhẹ với màn hình LCD 8 inch
Brand: HAOMAI
SKU: RELAYSTAR-806

Bộ thử nghiệm rơ le bảo vệ ba pha nhẹ với màn hình LCD 8 inch

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	HAOMAI
Chứng nhận:	ISO9001:2015, Type Test Report, Calibration Report
Số mô hình:	RELAYSTAR-806

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 bộ
Giá bán:	negotiation
chi tiết đóng gói:	Hộp đựng vận chuyển + Hộp đựng ván ép
Thời gian giao hàng:	10-15 ngày làm việc
Điều khoản thanh toán:	T / T
Khả năng cung cấp:	400 bộ mỗi tháng

Tiếp xúc

Chi tiết sản phẩm

tên sản phẩm:	Máy kiểm tra chuyển tiếp, Bộ kiểm tra tiếp sức, Bộ kiểm tra tiêm thứ cấp	Sản lượng hiện tại:	3x0… 40A
Đầu ra điện áp:	4x0… 150V	Độ chính xác đầu ra:	≤0,1% cho đầu ra AC
Max. Tối đa output power Công suất ra:	1x1000VA ở 120A	Hoạt động:	chế độ cục bộ + chế độ PC
Điểm nổi bật:	Bộ kiểm tra rơ le bảo vệ nhẹ , Bộ kiểm tra rơ le bảo vệ 8Inch , Bộ kiểm tra rơ le ba pha LCD

Bộ thử nghiệm rơ le bảo vệ ba pha toàn diện

Mô hình: RELAYSTAR-806

RELAYSTAR-806 là công cụ thử nghiệm và vận hành rơ le bảo vệ ba pha toàn diện.Nó có 7 kênh đầu ra ((3I + 4U), và mọi kênh đầu ra đều độc lập và điều khiển đồng thời các giá trị cường độ, góc pha và tần số.

Bộ RELAYSTAR-806 có thể hoạt động độc lập thông qua PC công nghiệp nhúng với màn hình LCD 8 inch, bàn phím và chuột đầy đủ, không cần PC.Người vận hành cũng có thể kết nối bộ RELAYSTAR-806 với máy tính xách tay, sử dụng phần mềm RELAYSTAR chạy trên máy tính xách tay hệ điều hành Windows để điều khiển hoàn toàn bộ RELAYSTAR-806 hoàn thành tất cả các bài kiểm tra và lưu kết quả kiểm tra vào máy tính xách tay.

Những đặc điểm chính

1) Các ứng dụng thử nghiệm rơ le phổ quát

2) Đầu ra 7 kênh (3I + 4U)

2) Máy tính công nghiệp nhúng với màn hình LCD 8 inch, bàn phím và chuột đầy đủ

3) Kiểm soát và vận hành có hoặc không có PC

4) Ngõ ra AUX DC độc lập

5) Kết thúc thử nghiệm với GPS tích hợp

6) Phần mềm kiểm tra RELAYSTAR đầy đủ chức năng

7) Cơ sở nhập và xuất tệp RIO

8) Mô hình hệ thống điện để kiểm tra động lực học

9) Hiển thị vector trực tuyến

10) Chuyển sang kiểm tra lỗi (SOTF)

11) Tạo báo cáo thử nghiệm tự động

12) Nâng cấp phần mềm miễn phí

Thông số kỹ thuật

Máy phát điện hiện tại

Thiết lập phạm vi	AC 3 pha (LN)	3x0… 40A
	AC 1 pha (LL-LN)	1x0… 120A
	DC (LN)	3x… ± 10A
Quyền lực	AC 3 pha (LN)	3x300VA ở 40A
	AC 1 pha (LL-LN)	1x1000VA ở 120A
	DC (LN)	3x120VA ở 10A
Sự chính xác	AC: ± 1mA (≤0,2A), ≤0,1% (0,2 ~ 40A)
	DC: ± 5mA (0 ~ 0,5A), ≤0,2% (0,5 ~ 10A)
Nghị quyết	1mA

Máy phát điện áp

Thiết lập phạm vi	4 pha AC (LN)	4x0… 150V
	AC 1 pha (LL)	1x0… 300V
	DC (LN)	3x… ± 160V
Quyền lực	4 pha AC (LN)	4x70VA ở 150V
	AC 1 pha (LL)	1x140VA ở 300V
	DC (LN)	3x80VA ở 160V
Sự chính xác	AC: ± 2mV (0,2 ~ 2V), ≤0,1% (2 ~ 150V)
	DC: ± 10mV (0 ~ 5V), ≤0,2% (5 ~ 160V)
Nghị quyết	1mV

Đầu ra DC phụ trợ

Dải điện áp	110V / 220V (tối đa 1,5A)
Quyền lực	tối đa 165VA / 330VA

Đầu vào nhị phân

Con số	số 8
Đặc điểm đầu vào	liên hệ nhàn rỗi hoặc liên hệ tiềm năng không có
Đặc điểm ngưỡng	“0”: 0 ～ 6V;“1”: 12V ～ 250V
Tối đađo thời gian	999999.999 giây
Thời gian chính xác	± 1ms
Giải quyết thời gian	1ms

Đầu ra nhị phân

Con số	4
Gõ phím	liên hệ nhàn rỗi
Phá vỡ công suất	250VAC / 0,5A, 250VDC / 0,2A

Máy phát điện chung

Tính thường xuyên	phạm vi: 0 ~ 1200Hz
	độ chính xác: <1mHz (0 ~ 65Hz), <10mHz (65 ~ 450Hz), <20mHz (450 ~ 1200Hz)
	độ phân giải: 0,001Hz
Giai đoạn	phạm vi: -360 ° ~ + 360 °
	độ chính xác: 0,1 °
	độ phân giải: 0,01 °
Harmonic	thứ tự chồng chất: 2 ~ 24 lần
Harmonic	biến dạng: ≤0,5%

Nguồn cấp

Điện áp đầu vào danh nghĩa	tùy chỉnh (AC 220V / 230V / 120V ± 10%, 1 pha)
Tần số danh nghĩa	50/60 Hz
Đánh giá hiện tại	10A ở 230V / 12A ở 115V
Sự liên quan	ổ cắm AC tiêu chuẩn (IEC 60320)

Điều khoản khác

Cân nặng	18kg (39,68 lb)
Kích thước (Rộng x Cao x Dày, không có tay cầm)	405 × 300 × 164mm (15,94x11,81x6,46 in)
Cổng kết nối	2 cổng USB2.0, 1 cổng Ethernet

Bộ thử nghiệm rơ le bảo vệ ba pha toàn diện RELAYSTAR-806 chủ yếu được thiết kế để thử nghiệm thứ cấp các rơ le bảo vệ.Hầu như tất cả các loại rơle bảo vệ do ANSI / IEEE định nghĩa đều có thể được kiểm tra.Các ví dụ về những gì RELAYSTAR-806 có thể kiểm tra được hiển thị như bảng dưới đây.

ANSI / IEEE Không.	Tên thiết bị hoặc chức năng
2	Nhìn chằm chằm vào thời gian trễ
3	Rơ le kiểm tra hoặc lồng vào nhau
7	Rơ le tỷ lệ thay đổi
13	Thiết bị tốc độ đồng bộ
15	Tốc độ hoặc tần số, thiết bị phù hợp
16	Thiết bị truyền dữ liệu
18	Tăng tốc hoặc giảm tốc thiết bị
21	Chuyển tiếp khoảng cách
24	Volts trên Hertz Relay
25	Đồng bộ hóa hoặc Kiểm tra tính đồng bộ thiết bị
27	Rơ le điện áp
30	Báo cáo chuyển tiếp
32	Rơ le nguồn định hướng
36	Phân cực hoặc thiết bị điện áp phân cực
37	Rơ le dòng điện dưới mức hoặc dòng điện thấp
40	Chuyển tiếp trường
44	Rơle bắt đầu trình tự đơn vị
46	Rơ le dòng điện ngược pha hoặc cân bằng pha
47	Rơ le điện áp thứ tự pha
48	Chuyển tiếp trình tự không đầy đủ
50	Quá dòng tức thời hoặc Tỷ lệ Rise Relay
51	Chuyển tiếp quá dòng thời gian AC
55	Rơ le hệ số công suất
59	Rơ le quá áp
60	Rơ le cân bằng điện áp hoặc dòng điện
62	Thời gian trễ Dừng hoặc Mở Rơle
66	Thiết bị ghi hình hoặc chạy bộ
67	Rơ le quá dòng có hướng AC
68	Chuyển tiếp ngoài bước hoặc chặn
69	Thiết bị kiểm soát được phép
74	Chuyển tiếp báo động
76	Rơ le dòng điện DC
77	Thiết bị đo từ xa
78	Rơ le đo góc pha
79	AC Reclosing Relay
81	Rơ le tần số
82	Rơ le đóng lại đo tải DC
83	Điều khiển chọn lọc tự động hoặc chuyển tiếp
85	Rơle máy thu sóng mang hoặc dây thí điểm
86	Khóa chuyển tiếp
87	Rơ le bảo vệ vi sai
91	Rơ le định hướng điện áp
92	Rơ le định hướng điện áp và công suất
94	Chuyến đi hoặc Chuyển tiếp không có chuyến đi
