Name: Bộ thử nghiệm rơ le ba pha 4x120V Siêu nhẹ 3x40A cho nhà máy điện
Brand: HAOMAI
SKU: HME-702

Bộ thử nghiệm rơ le ba pha 4x120V Siêu nhẹ 3x40A cho nhà máy điện

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	HAOMAI
Chứng nhận:	ISO9001:2015, Calibration Report
Số mô hình:	HME-702

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 bộ
Giá bán:	negotiation
chi tiết đóng gói:	Trường hợp vận chuyển + thùng carton
Thời gian giao hàng:	5-10 ngày làm việc
Điều khoản thanh toán:	T / T
Khả năng cung cấp:	400 bộ mỗi tháng

Tiếp xúc

Chi tiết sản phẩm

tên sản phẩm:	Máy kiểm tra chuyển tiếp, Bộ kiểm tra tiếp sức, Bộ kiểm tra tiêm thứ cấp	Sản lượng hiện tại:	3x0… 40A
Đầu ra điện áp:	4x0… 120V	Độ chính xác đầu ra:	≤0,2% cho đầu ra AC
Đầu ra DC phụ trợ:	110V / 220V (tối đa 1,5A)	Hoạt động:	chế độ cục bộ + chế độ PC
Điểm nổi bật:	Bộ kiểm tra rơ le ba pha 120V , Bộ kiểm tra rơ le ba pha 40A , Bộ kiểm tra rơ le siêu nhẹ

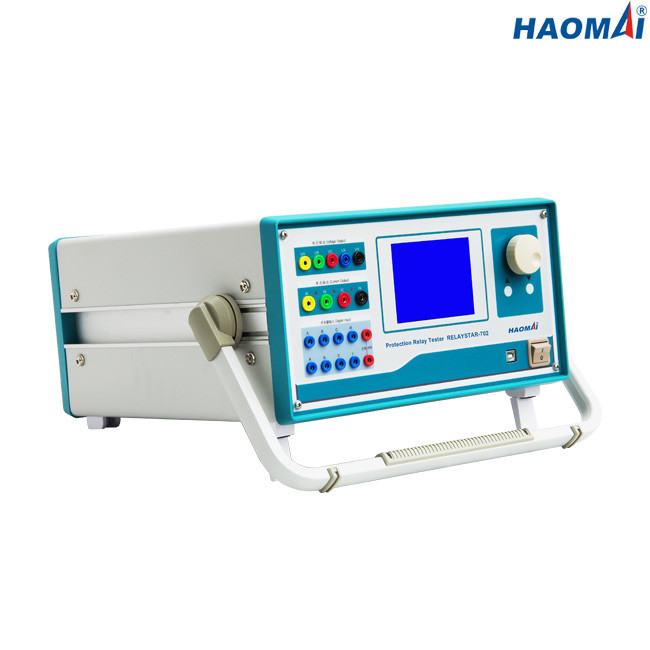

Bộ thử nghiệm rơ le bảo vệ ba pha cơ bản

Mô hình: HME-702

HME-702 là bộ thử nghiệm rơ le bảo vệ cơ bản và kinh tế với đầu ra dòng điện ba pha và đầu ra điện áp bốn pha.Bộ HME-702 có thể áp dụng cho thử nghiệm không chỉ về giá trị hoạt động và thời gian hoạt động của rơ le AC / DC, mà còn về quá dòng có hướng chặn điện áp phức tạp, quá dòng thứ tự không, giảm tải tần số thấp và các chức năng bảo vệ khác bảo vệ dựa trên vi xử lý điện áp thấp và truyền tải toàn bộ nhóm bảo vệ dựa trên vi xử lý điện áp cao và trên giá trị khởi động, giá trị ngắt nhanh, giá trị chặn sóng hài và bảo vệ chênh lệch dựa trên biến áp vi xử lý.

Bộ kiểm tra rơ le bảo vệ ba pha cơ bản HME-702 có chế độ hoạt động kép.Nó có thể hoạt động ở chế độ cục bộ mà không cần PC, cũng có thể được điều khiển bằng phần mềm chạy trên PC sau khi kết nối với PC qua cáp giao tiếp.

Những đặc điểm chính

1) Đầu ra dòng điện 3 pha (3 × 40A) + điện áp 4 pha (4 × 120V)

2) Cả thử nghiệm cục bộ và thử nghiệm từ xa trên PC đều có sẵn

3) Hoạt động thuận tiện ở chế độ cục bộ

4) Bộ khuếch đại công suất tuyến tính có độ trung thực cao mới

5) Đầu vào nhị phân phong phú và đầu ra nhị phân

6) Aux độc lập.Đầu ra DC

7) Chức năng tự bảo vệ hoàn hảo

Thông số kỹ thuật

Máy phát điện hiện tại

Thiết lập phạm vi	AC 3 pha (LN)	3x0… 40A
	AC 1 pha (LL-LN)	1x0… 120A
	DC (LN)	3x… ± 10A
	AC 3 pha (LN)	3x420VA ở 40A
Quyền lực	AC 1 pha (LL-LN)	1x900VA ở 120A
	DC (LN)	3x120VA ở 10A
Sự chính xác	AC: ≤0,2%
Sự chính xác	DC: ≤0,5%

Máy phát điện áp

Thiết lập phạm vi	4 pha AC (LN)	4x0… 120V
	AC 1 pha (LL)	1x0… 240V
	DC (LN)	3x… ± 160V
Quyền lực	4 pha AC (LN)	4x80VA ở 120V
	AC 1 pha (LL)	1x100VA ở 240V
	DC (LN)	3x70VA ở 160V
Sự chính xác	AC: ≤0,2%
Sự chính xác	DC: ≤0,5%

Nguồn cung cấp DC phụ trợ

Dải điện áp	110V / 220V (tối đa 1,5A)
Quyền lực	tối đa 165VA / 330VA

Đầu vào nhị phân

Con số	số 8
Đặc điểm đầu vào	liên hệ nhàn rỗi hoặc liên hệ tiềm năng không có
Đặc điểm ngưỡng	“0”: 0 ~ 6V;“1”: 11V ~ 250V
Tối đađo thời gian	0,1ms ~ 9999 giây
Thời gian chính xác	0,1ms

Đầu ra nhị phân

Con số	4
Gõ phím	liên hệ nhàn rỗi
Phá vỡ công suất	220VAC / 0,5A, 220VDC / 0,2A

Máy phát điện chung

Tính thường xuyên	phạm vi: 0 ~ 1000Hz (chế độ PC), 20 ~ 300Hz (chế độ cục bộ)
	độ chính xác: <10mHz (0 ~ 450Hz), <20mHz (450 ~ 1000Hz)
	độ phân giải: 0,01Hz
Giai đoạn	phạm vi: 0 ~ 360 °
	độ chính xác: 0,2 °
	độ phân giải: 0,1 °
Harmonic	thứ tự chồng chất: 1 ~ 20 (chế độ PC), 1 ~ 6 (chế độ cục bộ),
Harmonic	biến dạng: ≤0,5%

Nguồn cấp

Điện áp đầu vào danh nghĩa	AC 220V / 230V ± 10%, 1 pha
Tần số danh nghĩa	50/60 Hz
Đánh giá hiện tại	10A ở 230V
Sự liên quan	ổ cắm AC tiêu chuẩn (IEC 60320)

Điều khoản khác

Cân nặng	22kg (48,50 lb)
Kích thước (Rộng x Cao x Dày, không có tay cầm)	400 × 300 × 180mm (15,75x11,81x7,09 inch)
Cổng kết nối	cho kết nối PC

Bộ kiểm tra rơ le bảo vệ ba pha cơ bản HME-702 là thiết bị kiểm tra rơ le cơ bản lý tưởng cho tất cả các cơ sở điện, nhà máy điện, nhà sản xuất rơ le, nhà sản xuất bảng điều khiển, viện nghiên cứu, trường đại học và công ty thử nghiệm, v.v.
