Name: Máy phân tích CT PT đa chức năng ANSI, Kiểm tra CT biến áp đa tỷ lệ
Brand: HAOMAI
SKU: CTP-120PA

Nhà Sản phẩm Bộ thử nghiệm máy biến áp dụng cụ

Máy phân tích CT PT đa chức năng ANSI, Kiểm tra CT biến áp đa tỷ lệ

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	HAOMAI
Chứng nhận:	ISO9001:2015, Calibration Report
Số mô hình:	CTP-120PA

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 bộ
Giá bán:	negotiation
chi tiết đóng gói:	Hộp đựng vận chuyển + Hộp đựng ván ép
Thời gian giao hàng:	5-10 ngày làm việc
Điều khoản thanh toán:	T / T
Khả năng cung cấp:	400 bộ mỗi tháng

Tiếp xúc

Chi tiết sản phẩm

tên sản phẩm:	CT Analyzer, CT Tester, CT Test Set, VT Tester, PT Tester	Kiểm tra CT đa tỷ lệ:	Có sẵn
Sản lượng hiện tại:	0-12A (RMS), 36A (giá trị đỉnh)	Đầu ra điện áp:	0-180V (RMS)
Đo lường độ chính xác của tỷ lệ CT:	± 0,05%	Hoạt động:	chế độ cục bộ hoặc chế độ PC
Điểm nổi bật:	Máy phân tích CT PT ANSI , Máy phân tích CT PT đa chức năng , Kiểm tra CT biến áp đa tỷ lệ

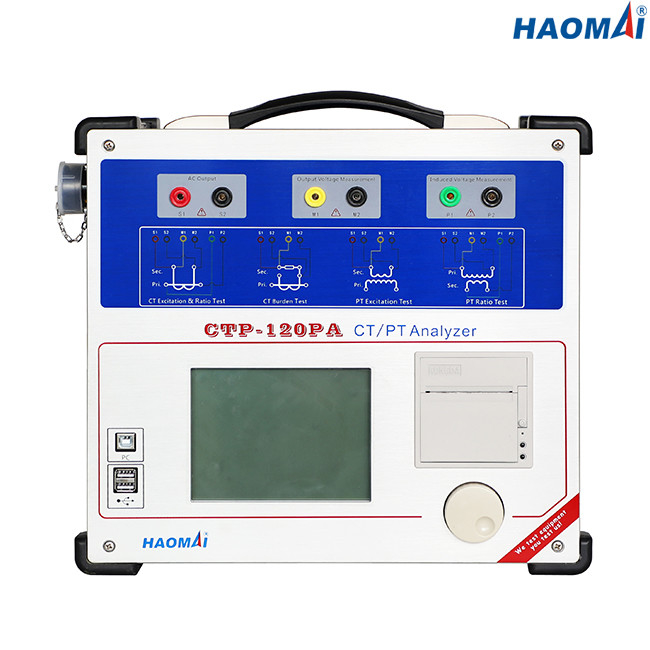

Máy phân tích CT / PT với Kiểm tra CT đa tỷ lệ

Mô hình: CTP-120PA

Máy phân tích CT / PT CTP-120PA là hệ thống thử nghiệm mang tính cách mạng cho các CT và PT khác nhau theo tiêu chuẩn IEC và IEEE / ANSI.Máy phân tích có thể tự động hoàn thành bài kiểm tra trong vòng vài giây bằng một cú nhấp chuột của con chuột quay đa chức năng đã được cấp bằng sáng chế.Nó cho phép kiểm tra điện áp điểm đầu gối lên đến 40kV CT và PT tại chỗ trong lưới điện hoặc trong cơ sở sản xuất của nhà sản xuất hoặc phòng thí nghiệm thử nghiệm.

CT / PT Analyzer CTP-120PA có khả năng tự động kiểm tra CT đa tỷ lệ mà không cần cuộn lại, tối đa 6 kết nối cho mặt phụ của CT.

Những đặc điểm chính

● Có thể kiểm tra CT bảo vệ, CT đo lường, CT cấp TP và PT quy nạp

● Kiểm tra đặc tính kích thích và đường cong sai số dựa trên nguyên tắc đo tần số thấp

● Đo tỷ lệ, cực tính, sai số tỷ lệ và sai số dịch chuyển pha dựa trên phương pháp điện áp

● Có khả năng tự động kiểm tra CT đa tỷ lệ mà không cần tua lại

● Sử dụng chuột quay đa chức năng đã được cấp bằng sáng chế để thay thế bàn phím

● Sử dụng màn hình LCD 5,7 inch để hiển thị

● Áp dụng DSP, ARM và hệ điều hành LINUX nhúng

● Có cả kiểm tra cục bộ và kiểm tra từ xa trên PC

● Độ chính xác của phép đo cao hơn: 0,05%

● In kết quả kiểm tra trực tiếp bằng máy in nhiệt tích hợp

● Trọng lượng nhỏ và nhẹ (9kg / 19,84 lbs) để vận chuyển dễ dàng

Thông số kỹ thuật

● Tiêu chuẩn thử nghiệm: IEC61869-2 (IEC60044-1.60044-6), IEC61869-3 (IEC60044-2), IEEE / ANSI C57.13

● Đo điện áp đầu gối tối đa: 40kV

● Phạm vi đầu ra:

điện áp: 0 ~ 180V (RMS)

dòng điện: 0 ~ 12A (RMS), 36A (giá trị đỉnh)

● Độ chính xác đo điện áp: ± 0,05%

● Đo lường tỷ lệ CT:

phạm vi: 1 ~ 30000

độ chính xác: ± 0,05%

● Đo lường tỷ lệ PT:

phạm vi: 1 ~ 10000

độ chính xác: ± 0,05%

● Đo pha:

độ chính xác: ± 2 phút

độ phân giải: 0,01 phút

● Đo điện trở cuộn dây thứ cấp:

phạm vi: 0 ~ 300Ω

độ chính xác: 0,1% ± 1mΩ

● Đo lường gánh nặng:

phạm vi: 0 ~ 300VA

độ chính xác: 0,1% ± 0,1VA

● Dung lượng bộ nhớ:> kết quả kiểm tra 3000 nhóm

● Nguồn điện

Điện áp đầu vào danh nghĩa	tùy chỉnh (AC230V / 120V ± 10%, 1 pha)
Tần số danh nghĩa	50/60 Hz
Đánh giá hiện tại	10A ở 230V / 12A ở 120V
Sự liên quan	ổ cắm AC tiêu chuẩn (IEC 60320)

● Điều kiện môi trường

Nhiệt độ hoạt động	0 ... +50 ° C (+32 ... +122 ° F)
Nhiệt độ bảo quản	-25 ... +70 ° C (-13 ... +158 ° F)
Phạm vi độ ẩm	độ ẩm tương đối 5 ... 95%, không ngưng tụ
Rung động	IEC 60068-2-6 (20m / s2 ở 10 ... 150 Hz)

● Khác

Cân nặng	9kg (19,84 lbs)
Kích thước (Rộng x Cao x Dày, không có tay cầm)	340 × 300 × 150mm (13,39x11,81x5,91 in)
Cổng kết nối	2 cổng USB2.0, 1 cổng giao tiếp

● Tiêu chuẩn an toàn, tương thích điện từ

EMC	Sản phẩm tuân thủ Chỉ thị tương thích điện từ (EMC) 2004/108 / EC (CE phù hợp)
	IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2 / 3
Sự an toàn	Sản phẩm tuân thủ Chỉ thị điện áp thấp 2006/95 / EC (tuân theo CE).
	IEC 61010-1
