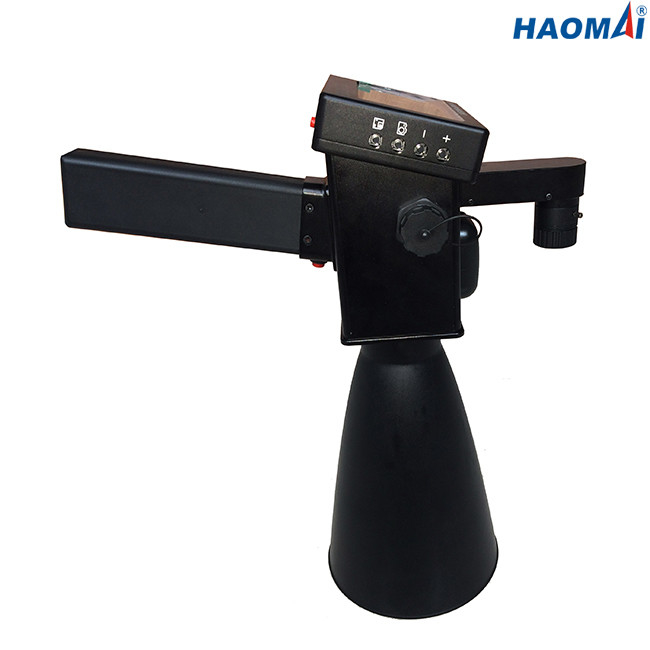

Máy dò phóng điện một phần bằng siêu âm HAOMAI cầm tay 20-150kHz

Máy dò phóng điện một phần cho đường dây trên không

Mô hình: HJF-750

Máy dò phóng điện cục bộ HJF-750 là một công cụ cầm tay không xâm lấn để phát hiện các hoạt động phóng điện cục bộ của thiết bị điện MV và HV, đặc biệt là đối với Đường dây trên không, Bộ cách điện, Bộ chống bắt, v.v. ở trạng thái đang chạy.

HJF-750 có thể phát hiện phóng điện cục bộ không tiếp xúc trong khoảng cách xa, định vị chính xác bằng laser, khoảng cách phát hiện tối đa lên đến 30 mét.Nó cũng hỗ trợ thử nghiệm trên xe với tốc độ 30km / h.Với độ nhạy cao, khả năng định hướng và định hướng mạnh mẽ, HJF-750 có thể định vị chính xác các lỗi tiềm ẩn của đường dây trên không mà không bị mất điện.Thử nghiệm siêu âm có thể được thực hiện trong môi trường ồn ào, không bị ảnh hưởng bởi âm thanh xung quanh.

Sử dụng pin lithium có thể sạc lại làm nguồn điện, nó có thể đảm bảo HJF-750 tiếp tục hoạt động trong hơn 8 giờ.

HJF-750 được thiết kế nhỏ gọn và trọng lượng nhẹ, dễ dàng mang theo, rất thích hợp để phát hiện trực tiếp các đường dây trên không ngoài trời.

Những đặc điểm chính

● Thiết kế di động, kích thước nhỏ, trọng lượng nhẹ, dễ mang theo

● Màn hình cảm ứng 4,3 inch để vận hành

● Có khả năng phát hiện thiết bị điện ngoài trời, tìm và định vị tất cả các loại phóng điện cục bộ, chẳng hạn như hào quang, hồ quang, phóng điện bề mặt, hiện tượng rung, đứt dây, kéo hồ quang, v.v.

● Máy ảnh và máy dò la-de giúp định vị chính xác và dễ dàng lấy nét để chụp ảnh thiết bị bị lỗi.

● Tín hiệu siêu âm bất thường được phát hiện được chuyển đổi thành tín hiệu âm thanh nghe được và đầu ra dạng sóng.

● Bộ thu GPS được nhúng tự động lưu trữ dữ liệu tọa độ

● Có thể kiểm tra nhiệt độ và độ ẩm môi trường trong thời gian thực

● Có thể lưu dữ liệu và phát lại dữ liệu

● Độ nhạy và khả năng định hướng cao có thể xác định chính xác lỗi đường dây trên không.

● Bài kiểm tra có thể được thực hiện trên xe với tốc độ 30km / h.

● Phù hợp với môi trường ồn ào, không bị ảnh hưởng bởi âm thanh môi trường.

● Kiểm tra không tiếp xúc (khoảng cách kiểm tra hiệu quả lên đến 30m) giúp kiểm tra an toàn hơn nhiều.

● Có khả năng phát hiện sớm các hiện tượng lỗi trước các phương pháp phát hiện khác như phát hiện tia hồng ngoại.

Thông số kỹ thuật

◇ Hệ thống: WINCE6.0

◇ CPU: Tần số chính 533MHz

◇ Bộ nhớ: RAM 256MB DDR2, 1GB NandFlash

◇ Màn hình: Màn hình cảm ứng màu trung thực TFT 4,3 inch, độ phân giải 480x272

◇ Giao diện: Thẻ nhớ SD, USB, cổng nối tiếp, tai nghe

◇ Thẻ nhớ SD: 8GB

◇ Máy ảnh: Máy ảnh độ nét cao 3 mega-pixel

◇ Phụ kiện: GPS, thiết bị đo nhiệt độ / độ ẩm, con trỏ laser độ sáng cao

◇ Chức năng lưu trữ: tọa độ GPS, ngày / giờ, nhiệt độ / độ ẩm

◇ Dải tần số: 20-150kHz

◇ Tần số trung tâm của cảm biến: 40kHz

◇ Chung

● Nguồn cung cấp: pin lithium tích hợp, khoảng 8 giờ để tiếp tục công việc

● Bộ sạc pin

Đầu vào: AC100-240V, 50 / 60Hz

Đầu ra: điện áp 20V, dòng điện 3,25A

◇ Điều kiện môi trường

● Nhiệt độ bảo quản: -20 ° C đến 70 ° C (-4 ° F đến + 158 ° F)

● Nhiệt độ hoạt động: -20 ° C đến + 50 ° C (-4 ° F đến + 122 ° F)

● Độ ẩm: <95% RH, không ngưng tụ

Máy dò phóng điện cục bộ cầm tay HJF-750 là một công cụ kiểm tra chuyên nghiệp không thể thiếu cho nhân viên bảo trì đường truyền.
