Máy dò phóng điện một phần bằng sóng siêu âm cầm tay 50 / 60Hz Trực quan

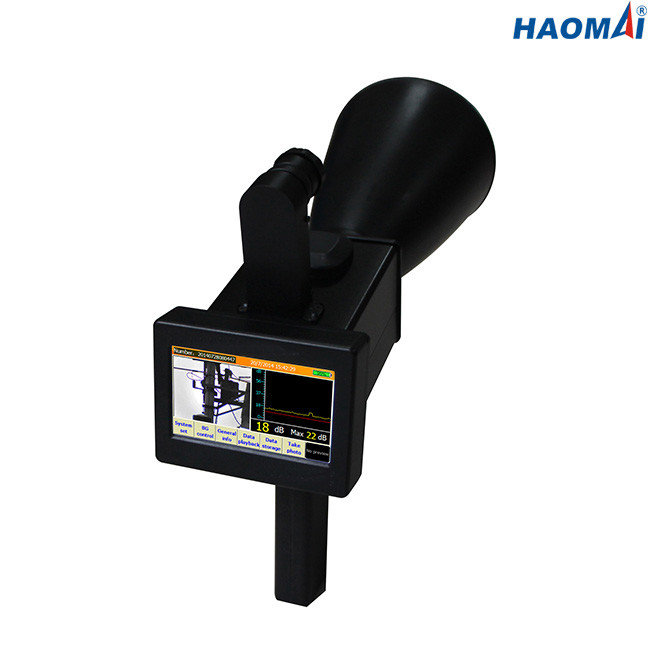

Máy dò phóng điện một phần cầm tay

Mô hình: HJF-750

Máy dò phóng điện một phần cầm tay HJF-750 là một công cụ kiểm tra không xâm lấn có thể chẩn đoán các lỗi tiềm ẩn của đường dây trên không bằng cách thu thập các tín hiệu siêu âm bất thường của đường dây trên không và phân tích chúng bằng phần mềm.

Máy dò phóng điện một phần cầm tay HJF-750 ở trạng thái không mất điện để phán đoán vị trí lỗi ẩn và loại lỗi.Nó có thể thu thập tín hiệu siêu âm bất thường bằng máy dò siêu âm (cảm biến siêu âm), sau đó truyền tín hiệu đến máy chủ, chẩn đoán lỗi và loại lỗi ẩn và mức độ nghiêm trọng, và chuyển đổi thành tín hiệu âm thanh nghe được và dạng sóng đầu ra.

Máy dò phóng điện cục bộ cầm tay HJF-750 có thể giúp nhân viên kiểm tra tìm ra chính xác các lỗi và các nguy cơ tiềm ẩn, ngăn ngừa các lỗi ác tính xảy ra, tránh mất điện không cần thiết và nâng cao độ tin cậy của nguồn điện.

Những đặc điểm chính

● Màn hình cảm ứng màu dễ vận hành.

● Dạng sóng cầm tay, hình ảnh, âm thanh và hiển thị, phát hiện không tiếp xúc

● Có khả năng phát hiện thiết bị điện ngoài trời, tìm và định vị tất cả các loại phóng điện cục bộ, chẳng hạn như hào quang, hồ quang, phóng điện bề mặt, hiện tượng rung, đứt dây, kéo hồ quang, v.v.

● Máy ảnh độ nét cao 3 mega-pixel có thể dễ dàng phát hiện điểm hỏng lấy nét và chụp ảnh xác định tháp và thiết bị bị lỗi.

● Bộ thu GPS nhúng tự động lưu trữ dữ liệu tọa độ và cung cấp điều hướng GPS, thuận tiện để truy vấn và lưu đường phát hiện.

● Có thể kiểm tra nhiệt độ và độ ẩm môi trường trong thời gian thực.

● Có thể lưu dữ liệu và phát lại dữ liệu.

● Dễ dàng theo dõi tia laser màu xanh lục có cường độ vừa phải dưới ánh sáng mặt trời.

● Độ nhạy và khả năng định hướng cao có thể xác định chính xác lỗi đường dây trên không.

● Bài kiểm tra có thể được thực hiện trên xe với tốc độ 30km / h.

● Thử nghiệm siêu âm có thể được thực hiện trong môi trường ồn ào, không bị ảnh hưởng bởi âm thanh xung quanh.

● Kiểm tra không tiếp xúc (khoảng cách kiểm tra hiệu quả lên đến 30m) giúp kiểm tra an toàn hơn nhiều.

● Thử nghiệm không xâm lấn sẽ không ảnh hưởng đến hoạt động bình thường của lưới điện.

● Sử dụng phần mềm nền để dễ dàng quản lý và đánh giá dữ liệu.

Thông số kỹ thuật

◇ Hệ thống: WINCE6.0

◇ CPU: Tần số chính 533MHz

◇ Bộ nhớ: RAM 256MB DDR2, 1GB NandFlash

◇ Màn hình: Màn hình cảm ứng màu trung thực TFT 4,3 inch, độ phân giải 480x272

◇ Giao diện: Thẻ nhớ SD, USB, cổng nối tiếp, tai nghe

◇ Thẻ nhớ SD: 8GB

◇ Máy ảnh: Máy ảnh độ nét cao 3 mega-pixel

◇ Phụ kiện: GPS, thiết bị đo nhiệt độ / độ ẩm, con trỏ laser độ sáng cao

◇ Chức năng lưu trữ: tọa độ GPS, ngày / giờ, nhiệt độ / độ ẩm

◇ Dải tần số: 20-150kHz

◇ Tần số trung tâm của cảm biến: 40kHz

◇ Chung

● Nguồn cung cấp: pin lithium tích hợp, khoảng 8 giờ để tiếp tục công việc

● Bộ sạc pin

Đầu vào: AC100-240V, 50 / 60Hz

Đầu ra: điện áp 20V, dòng điện 3,25A

◇ Điều kiện môi trường

● Nhiệt độ bảo quản: -20 ° C đến 70 ° C (-4 ° F đến + 158 ° F)

● Nhiệt độ hoạt động: -20 ° C đến + 50 ° C (-4 ° F đến + 122 ° F)

● Độ ẩm: <95% RH, không ngưng tụ

Máy dò phóng điện cục bộ cầm tay HJF-750 là công cụ cầm tay mạnh mẽ để phát hiện tất cả các loại phóng điện cục bộ của Đường dây trên không, Chất cách điện, Bộ chống bắt giữ, v.v., chẳng hạn như hào quang, hồ quang, phóng điện bề mặt, hiện tượng rão, đứt dây, kéo hồ quang, v.v.
