Máy kiểm tra phát hiện phóng điện một phần TEV đa chức năng Không xâm lấn

Máy dò phóng điện một phần đa chức năng

Mô hình: HJF-500

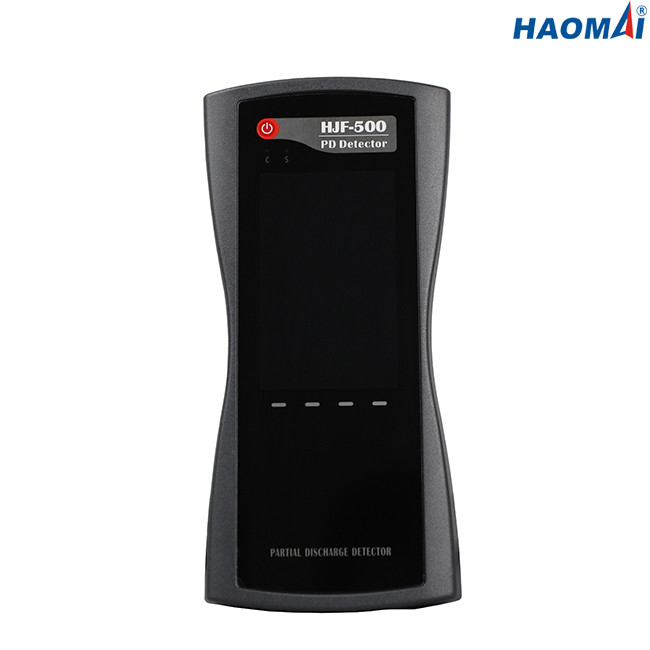

Máy dò phóng điện cục bộ đa chức năng HJF-500 là công cụ không xâm lấn lý tưởng để đo nhanh hoạt động phóng điện cục bộ trong các trạm biến áp MV và HV.

Cả hai trạm biến áp MV và HV đều có thể được giám sát bằng HJF-500 nhờ vào nhiều loại cảm biến có thể được kết nối với nó.Các tài sản MV và HV điển hình có thể được chẩn đoán cho phóng điện cục bộ bao gồm Thiết bị đóng cắt, Máy biến áp, GIS và cáp HV, v.v.

Băng thông cao cùng với hiển thị mẫu PRPD (phóng điện cục bộ phân giải theo pha) có thể phân loại các loại lỗi khác nhau.Phóng điện corona và phóng điện bề mặt có thể dễ dàng phân biệt với phóng điện cục bộ nguy hiểm bên trong, đây là một ưu điểm khác của loại công nghệ này.

Thiết bị HJF-500 có thể được vận hành thông qua màn hình cảm ứng 4 inch.Pin lithium tích hợp được sử dụng cho thiết bị HJF-500 và thời gian hoạt động hơn 6 giờ.

Những đặc điểm chính

● Công cụ không xâm lấn để đo PD trực tuyến trong các trạm biến áp MV và HV

● Có thể trang bị 5 cảm biến, bao gồm 1 cảm biến TEV tích hợp sẵn (cấu hình tiêu chuẩn), 1 cảm biến siêu âm tích hợp (cấu hình tiêu chuẩn), 1 cảm biến siêu âm bên ngoài (cấu hình tùy chọn), 1 cảm biến UHF bên ngoài (cấu hình tùy chọn), 1 Cảm biến HFCT (cấu hình tùy chọn).

● Kết hợp nhiều chức năng trong một gói duy nhất

● Cảm biến siêu âm và TEV cho PD bề mặt và bên trong

● Phép đo UHF có thể đo chính xác hoạt động PD ở băng thông cao

● Hoạt động PD trong cáp HV được đo bằng cách sử dụng HFCT

● Tốc độ lấy mẫu cao, khả năng chống nhiễu mạnh

● Đồng bộ hóa với tần số nguồn để nhận dạng mẫu PRPD

● Cung cấp dạng sóng tín hiệu miền thời gian, phổ PRPD, phổ PRPS, v.v. các mẫu phóng điện để thực hiện phân tích các loại phóng điện khác nhau.

● Kết quả thử nghiệm có thể được lưu trữ trên bo mạch, cũng có thể được tải lên PC để tạo báo cáo thử nghiệm.

Thông số kỹ thuật

●Đo lường TEV

Phạm vi đo: 0-60dBmV

Độ phân giải: 1dB

Độ chính xác: ± 1dB

Xung tối đa mỗi chu kỳ: 1400

Dải tần số đo: 3 ~ 100MHz

●Đo lường UHF

Tần số phát hiện: 300-2000MHz

Phạm vi đo: 0-60dBmV

Độ chính xác: ＜ 1dBmV

Dải cảm biến: 300-2000MHz

●Đo lường AA

Dải đo: -6dBμV ~ 68dBμV

Độ phân giải: 1dB

Độ chính xác: ± 1dB

Tần số trung tâm cảm biến: 40kHz

●Đo lường AE

Dải đo: -6dBμV ~ 68dBμV

Độ phân giải: 1dB

Độ chính xác: ± 1dB

Dải tần số: 20 ~ 200kHz

●Đo lường HFCT

Trở kháng truyền cảm biến: 5mV / mA

Tần số phát hiện: 1 ～ 30MHz

Độ nhạy: ≤50pC

●Màn hình: Màn hình LCD RGB 4.0 inch

●Nguồn cấp

Pin tích hợp: Pin lithium 3.7V / 5000Ah

Thời gian làm việc: hơn 6 giờ

Bộ sạc pin: AC90-264V hoặc DC 5V

●Điều kiện môi trường

Nhiệt độ hoạt động: -20 ~ 50 ℃

Độ ẩm: 20-85% độ ẩm tương đối

●Điều khoản khác

Kích thước (máy chủ cầm tay): 210x100x35mm

Trọng lượng (máy chủ cầm tay): 0,4kg

Cổng kết nối: một cổng USB để kết nối PC hoặc đầu vào bộ sạc, một cổng cảm biến bên ngoài, một giắc cắm tai nghe stereo 3,5 mm

Tai nghe: tối thiểu 8 ohm

Thẻ SD: tiêu chuẩn 16G

Máy dò phóng điện cục bộ đa chức năng HJF-500 là công cụ không xâm lấn lý tưởng để đo hoạt động phóng điện cục bộ của Thiết bị đóng cắt, Máy biến áp, GIS và cáp HV, v.v. trong các trạm biến áp MV và HV.
