| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015 |
| Số mô hình: | PQA-500 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Thùng carton |
| Thời gian giao hàng: | 5-10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Máy phân tích chất lượng điện, Máy phân tích PQ, Máy đo PQ | Số kênh: | 4U + 4I |
|---|---|---|---|
| Điện áp pha-pha RMS thực: | 1.0V-2000V | Điện áp DC: | 1.0V-1000V |
| RMS thực hiện tại: | 10mA-1000A | Tính thường xuyên: | 40Hz-70Hz |
| Điểm nổi bật: | Máy phân tích chất lượng nguồn điện cầm tay,Máy phân tích chất lượng nguồn 3 pha,Máy phân tích nguồn 3 pha 1000A |
||

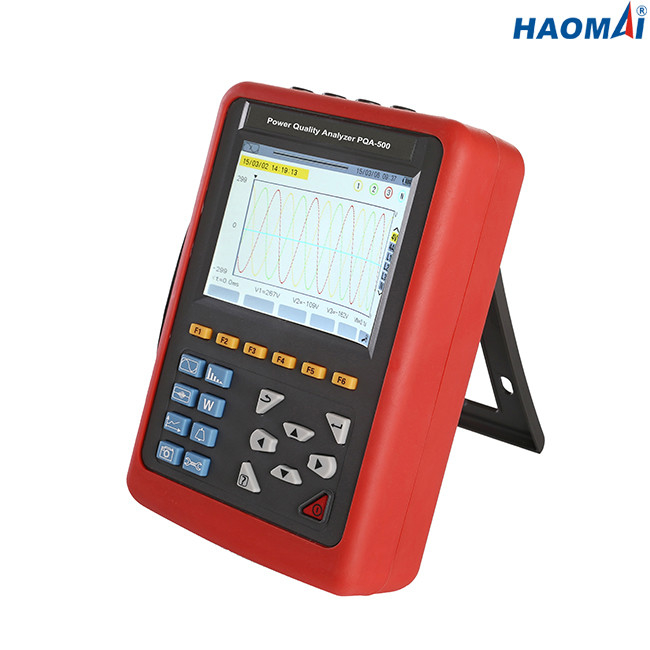

Máy phân tích PQ cầm tay
Mô hình: Model: PQA-500
Máy phân tích chất lượng điện PQA-500 là máy phân tích 3 pha cầm tay tiên tiến.Đây là một máy phân tích trực quan cao có khả năng xem dữ liệu RMS, dạng sóng, dữ liệu nhu cầu, góc pha, sóng hài, mất cân bằng, nhấp nháy và hơn thế nữa trong thời gian thực.
Máy phân tích PQ cầm tay PQA-500 có các tính năng lý tưởng cho việc khắc phục sự cố, kiểm tra tuân thủ và kiểm toán năng lượng.Tự động nhận dạng CT loại bỏ các lỗi tiềm ẩn do cài đặt phạm vi CT sai.Máy phân tích sẽ tự động xác định CT và xác minh rằng nó được kết nối chính xác.
Khi dữ liệu cần được ghi lại, bộ nhớ flash tích hợp của PQA-500 có thể lưu trữ đồng thời 60 bộ ảnh chụp màn hình, 150 bộ dạng sóng chụp điện áp / dòng điện tạm thời, 12800 bộ nhật ký cảnh báo và chế độ phát hiện dòng điện khởi động có thể liên tục nắm bắt 100s của dạng sóng hiện tại bắt đầu.Thẻ nhớ 2G tích hợp được sử dụng để lưu trữ các bản ghi đường cong xu hướng dài hạn và ghi lại 20 thông số điện cùng một lúc (tùy chọn).Nó có thể thu thập và ghi lại các bản ghi đường cong xu hướng trong tối đa 300 ngày cứ sau 1 phút.
Thông số kỹ thuật
| Nguồn cấp | Bộ pin sạc lithium-ion 9,6V, sạc dự phòng. |
| Số PIN | Biểu tượng pin hiển thị năng lượng kết xuất.Khi điện áp quá thấp, tự động tắt sau 1 phút. |
| Sự tiêu thụ năng lượng | Dòng điện tiêu thụ thử nghiệm bình thường 490 mA, làm việc liên tục trong 8 giờ. |
| Chế độ hiển thị | Màn hình màu LCD, 640 điểm × 480 điểm, 5,6 inch, miền hiển thị: 116 mm × 88 mm. |
| Kích thước của kẹp |
HM-008B kẹp dòng điện nhỏ sắc nét: 7,5mm × 13mm; Kẹp hiện tại vòng tròn HM-040B: 35mm × 40mm; Kẹp vòng tròn HM-068B: 68mm × 68mm. Cảm biến dòng điện cuộn dây linh hoạt HM-300F (với bộ tích hợp): Ф300mm |
| Kích thước dụng cụ | L × W × H: 240mm × 170mm × 68 mm. |
| Số kênh | 4U / 4I |
| Điện áp pha-pha | 1.0V ~ 2000V. |
| Điện áp pha-trung tính | 1.0V ~ 1000V. |
| Hiện hành |
Kẹp dòng HM-008B: 10mA ~ 10.0A; Kẹp hiện tại HM-040B: 0.10A ~ 100A; Kẹp dòng HM-068B: 1.0A ~ 1000A; Bộ cảm biến dòng điện cuộn dây linh hoạt HM-300F (với bộ tích hợp): 10A ~ 3000A |
| Tính thường xuyên | 40Hz ~ 70Hz. |
| Các thông số về điện | W, VA, Var, PF, DPF, cosφ, tanφ. |
| Thông số năng lượng | Chà, Varh, Vah. |
| Harmonic | Đặt hàng 0 ~ 50. |
| Tổng méo hài | Đặt hàng 0 ~ 50, mỗi giai đoạn. |
| Chế độ chuyên gia | Đúng |
| Số lượng bản ghi tạm thời | 150 bộ |
| Nhấp nháy điện áp | Đúng |
| Bắt đầu chế độ hiện tại | Có, 100 giây. |
| 3 pha mất cân bằng | Đúng |
| Ghi lại | 300 ngày (ghi đồng thời 20 thông số, cứ 5 giây ghi một điểm). |
| Giá trị ghi tối thiểu / tối đa | Phép đo các giá trị lớn nhất và nhỏ nhất trong một khoảng thời gian. |
| Báo thức | 40 loại lựa chọn thông số khác nhau, 12.800 bộ nhật ký cảnh báo. |
| Đỉnh cao | Đúng |
| Hiển thị sơ đồ Phasor | Tự động. |
| Dung lượng ảnh chụp nhanh | 60 |
| Ngôn ngữ menu | Tiếng anh / tiếng trung |
| Truyền thông | USB. |
| Tự động tắt | Khi một chiến dịch báo động được bắt đầu hoặc một tìm kiếm chuyển tiếp, một bản ghi hiện tại khởi động hoặc một bản ghi xu hướng đang chờ xử lý hoặc đang tiến hành, thiết bị sẽ không tự động tắt. |
| Ở chế độ kiểm tra khác, 15 phút không cần gõ phím, tự động tắt sau khi nhắc 1 phút. | |
| Chức năng đèn nền | Có, thích hợp để sử dụng vào ban đêm và nơi tối. |
| Cân nặng | Máy chủ: 1,6kg (có pin). |
| HM-008B kẹp dòng điện nhỏ sắc nét: 170g × 4; | |
| Kẹp hiện tại vòng tròn HM-040B: 190g × 4; | |
| Kẹp dòng điện vòng tròn HM-068B: 510g × 4; | |
| Bộ cảm biến dòng cuộn dây linh hoạt HM-300F (với bộ tích hợp): 330g × 4; | |
| Kiểm tra dây và bộ đổi nguồn: 900g; | |
| Tổng trọng lượng: khoảng 9,2kg (có bao bì). | |
| Chiều dài của dây thử nghiệm điện áp | 3m |
| Chiều dài của dây cảm biến hiện tại | 2m |
| Nhiệt độ và độ ẩm làm việc | -10 ° C ~ 40 ° C;dưới 80% Rh. |
| Nhiệt độ và độ ẩm bảo quản | -10 ° C ~ 60 ° C;dưới 70% Rh. |
| Trở kháng đầu vào | Trở kháng đầu vào của điện áp thử nghiệm: 1MΩ. |
| Chịu được điện áp | Chịu được điện áp xoay chiều hình sin 3700V / 50Hz trong 1 phút giữa dây và vỏ thiết bị. |
| Vật liệu cách nhiệt | Giữa dây và vỏ thiết bị ≥10MΩ. |
| Cấu trúc | Cách nhiệt kép, có vỏ cách nhiệt chống rung. |
| Quy tắc an toàn | IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326, Mức độ ô nhiễm: 2. |
Máy phân tích PQ cầm tay PQA-500 phù hợp cho điện lực, hóa dầu, luyện kim, đường sắt, doanh nghiệp công nghiệp và khai khoáng, trường cao đẳng nghiên cứu khoa học, sở đo lường, v.v., đặc biệt cho tất cả điện áp, dòng điện, công suất, năng lượng điện, sóng hài, pha và các thông số điện khác để phân tích và chẩn đoán toàn diện.
