| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015 |
| Số mô hình: | PQA-500 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Túi vận chuyển + thùng carton |
| Thời gian giao hàng: | 5-10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | PQ Analyzer, PQ Tester | Số kênh: | 4U + 4I |
|---|---|---|---|
| Điện áp pha-pha RMS thực: | 1.0V-2000V | Điện áp DC: | 1.0V-1000V |
| RMS thực hiện tại: | 10mA-1000A | Tính thường xuyên: | 40Hz-70Hz |
| Điểm nổi bật: | Máy phân tích chất lượng điện năng toàn diện,Máy phân tích chất lượng nguồn điện có thể sạc lại,Máy phân tích điện năng 4 kênh |
||

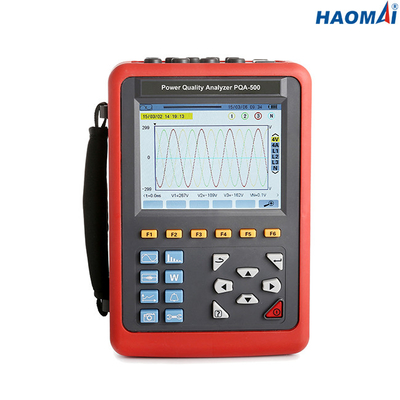

Máy phân tích chất lượng điện năng
Mô hình: PQA-500
Máy phân tích chất lượng điện PQA-500 là một thiết bị kiểm tra toàn diện được phát triển bởi HAOMAI ELECTRIC và được thiết kế đặc biệt để kiểm tra hiện trường ở ba giai đoạn, đa chức năng và hoạt động thông minh, ngắn gọn của con người.Nó rất dễ sử dụng, màn hình LCD lớn, độ phân giải cao, giao diện bằng cả tiếng Trung và tiếng Anh, cấu trúc vỏ chống va đập, v.v.Nó có thể đồng thời đo dòng điện 4 kênh (ABC ba pha và dây trung tính), điện áp 4 kênh (điện áp ba pha ABC và điện áp đường dây trung tính với đất), giá trị đỉnh của điện áp hiện tại, giá trị lớn nhất / nhỏ nhất trong một khoảng thời gian, hệ số mất cân bằng ba pha, nhấp nháy điện áp trong thời gian ngắn, hệ số biến áp K, công suất tác dụng, công suất phản kháng, công suất biểu kiến, hệ số công suất và hệ số công suất dịch chuyển, công suất tác dụng, công suất phản kháng, công suất biểu kiến, tổng méo hài và sóng hài vân vân.;hiển thị dạng sóng thời gian thực, biểu đồ thanh tỷ lệ hài của điện áp dòng điện;Tự động nắm bắt sự thay đổi tức thời của dòng điện áp, theo dõi dòng khởi động, theo dõi các thông số nguồn và tạo danh sách cảnh báo, tạo biểu đồ xu hướng trong một thời gian dài, ghi lại dữ liệu thử nghiệm.
Thông số kỹ thuật
| Nguồn cấp | Bộ pin sạc lithium-ion 9,6V, sạc dự phòng. |
| Số PIN | Biểu tượng pin hiển thị năng lượng kết xuất.Khi điện áp quá thấp, tự động tắt sau 1 phút. |
| Sự tiêu thụ năng lượng | Dòng điện tiêu thụ thử nghiệm bình thường 490 mA, làm việc liên tục trong 8 giờ. |
| Chế độ hiển thị | Màn hình màu LCD, 640 điểm × 480 điểm, 5,6 inch, miền hiển thị: 116 mm × 88 mm. |
| Kích thước của kẹp |
HM-008B kẹp dòng điện nhỏ sắc nét: 7,5mm × 13mm; Kẹp hiện tại vòng tròn HM-040B: 35mm × 40mm; Kẹp vòng tròn HM-068B: 68mm × 68mm. Cảm biến dòng điện cuộn dây linh hoạt HM-300F (với bộ tích hợp): Ф300mm |
| Kích thước dụng cụ | L × W × H: 240mm × 170mm × 68 mm. |
| Số kênh | 4U / 4I. |
| Điện áp pha-pha | 1.0V ~ 2000V. |
| Điện áp pha-trung tính | 1.0V ~ 1000V. |
| Hiện hành |
Kẹp dòng HM-008B: 10mA ~ 10.0A; Kẹp hiện tại HM-040B: 0.10A ~ 100A; Kẹp dòng HM-068B: 1.0A ~ 1000A; Bộ cảm biến dòng điện cuộn dây linh hoạt HM-300F (với bộ tích hợp): 10A ~ 3000A |
| Tính thường xuyên | 40Hz ~ 70Hz. |
| Các thông số về điện | W, VA, Var, PF, DPF, cosφ, tanφ. |
| Thông số năng lượng | Chà, Varh, Vah. |
| Harmonic | Đặt hàng 0 ~ 50. |
| Tổng méo hài | Đặt hàng 0 ~ 50, mỗi giai đoạn. |
| Chế độ chuyên gia | Đúng |
| Số lượng bản ghi tạm thời | 150 bộ |
| Nhấp nháy điện áp | Đúng |
| Bắt đầu chế độ hiện tại | Có, 100 giây. |
| 3 pha mất cân bằng | Đúng |
| Ghi lại | 300 ngày (ghi đồng thời 20 thông số, cứ 5 giây ghi một điểm). |
| Giá trị ghi tối thiểu / tối đa | Phép đo các giá trị lớn nhất và nhỏ nhất trong một khoảng thời gian. |
| Báo thức | 40 loại lựa chọn thông số khác nhau, 12.800 bộ nhật ký cảnh báo. |
| Đỉnh cao | Đúng |
| Hiển thị sơ đồ Phasor | Tự động. |
| Dung lượng ảnh chụp nhanh | 60 |
| Ngôn ngữ menu | Tiếng Anh / Tiếng Trung. |
| Truyền thông | USB. |
| Tự động tắt | Khi một chiến dịch báo động được bắt đầu hoặc một tìm kiếm chuyển tiếp, một bản ghi hiện tại khởi động hoặc một bản ghi xu hướng đang chờ xử lý hoặc đang tiến hành, thiết bị sẽ không tự động tắt. |
| Ở chế độ kiểm tra khác, 15 phút không cần gõ phím, tự động tắt sau khi nhắc 1 phút. | |
| Chức năng đèn nền | Có, thích hợp để sử dụng vào ban đêm và nơi tối. |
| Cân nặng | Máy chủ: 1,6kg (có pin). |
| HM-008B kẹp dòng điện nhỏ sắc nét: 170g × 4; | |
| Kẹp hiện tại vòng tròn HM-040B: 190g × 4; | |
| Kẹp dòng điện vòng tròn HM-068B: 510g × 4; | |
| Bộ cảm biến dòng cuộn dây linh hoạt HM-300F (với bộ tích hợp): 330g × 4; | |
| Kiểm tra dây và bộ đổi nguồn: 900g; | |
| Tổng trọng lượng: khoảng 9,2kg (có bao bì). | |
| Chiều dài của dây thử nghiệm điện áp | 3m |
| Chiều dài của dây cảm biến hiện tại | 2m |
| Nhiệt độ làm việcvà độ ẩm | -10 ° C ~ 40 ° C;dưới 80% Rh. |
| Nhiệt độ và độ ẩm bảo quản | -10 ° C ~ 60 ° C;dưới 70% Rh. |
| Trở kháng đầu vào | Trở kháng đầu vào của điện áp thử nghiệm: 1MΩ. |
| Chịu được điện áp | Chịu được điện áp xoay chiều hình sin 3700V / 50Hz trong 1 phút giữa dây và vỏ thiết bị. |
| Vật liệu cách nhiệt | Giữa dây và vỏ thiết bị ≥10MΩ. |
| Cấu trúc | Cách nhiệt kép, có vỏ cách nhiệt chống rung. |
| Quy tắc an toàn | IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326, Mức độ ô nhiễm: 2. |
Đo độ chính xác của PQA-500 (không bao gồm kẹp hiện tại)
| Đo đạc | Phạm vi | Độ phân giải màn hình | Sai số tối đa trong phạm vi của tham chiếu |
| Tính thường xuyên | 40Hz ~ 70Hz | 0,01Hz | ± (0,03) Hz |
| Điện áp pha-trung tính RMS thực | 1.0V ~ 1000V | Độ phân giải tối thiểu 0,1V | ± (0,5% + 5dgt) |
| Điện áp pha-pha RMS thực | 1.0V ~ 2000V | Độ phân giải tối thiểu 0,1V | ± (0,5% + 5dgt) |
| điện áp DC | 1.0V ~ 1000V | Độ phân giải tối thiểu 0,1V | ± (1,0% + 5dgt) |
| RMS thực hiện tại | 10mA ~ 1000A | Độ phân giải tối thiểu 1mA | ± (0,5% + 5dgt) |
| Đỉnh của điện áp pha-trung tính | 1.0V ~ 1414V | Độ phân giải tối thiểu 0,1V | ± (1,0% + 5dgt) |
| Đỉnh của điện áp pha-pha | 1.0V ~ 2828V | Độ phân giải tối thiểu 0,1V | ± (1,0% + 5dgt) |
| Cao điểm hiện tại | 10mA ~ 1414A | Độ phân giải tối thiểu 1mA | ± (1,0% + 5dgt) |
| Yếu tố đỉnh cao | 1,00 ~ 3,99 | 0,01 | ± (1% + 2dgt) |
| 4,00 ~ 9,99 | 0,01 | ± (5% + 2dgt) | |
| Điện năng hoạt động | 0,000W ~ 9999,9kW | Độ phân giải tối thiểu 0,001W |
± (1% + 3dgt) Cosφ≥0,8 |
|
± (1,5% + 10dgt) 0,2≤Cosφ <0,8 |
|||
| Công suất phản kháng, cảm ứng hoặc điện dung |
0,000VAR ~ 9999,9kVAR |
Độ phân giải tối thiểu 0,001VAR |
± (1% + 3dgt) Sinφ≥0,5 |
|
± (1,5% + 10dgt) 0,2≤Sinφ <0,5 |
|||
| Sức mạnh rõ ràng |
0.000VA ~ 9999,9kVA |
Độ phân giải tối thiểu 0,001VA | ± (1% + 3dgt) |
| Hệ số công suất | -1.000 ~ 1.000 | 0,001 |
± (1,5% + 3dgt) Cosφ≥0,5 |
|
± (1,5% + 10dgt) 0,2≤Cosφ <0,5 |
|||
| Năng lượng hoạt động | 0,000Wh ~ 9999,9MWh | Độ phân giải tối thiểu 0,001Wh |
± (1% + 3dgt) Cosφ≥0,8 |
|
± (1,5% + 10dgt) 0,2≤Cosφ <0,8 |
|||
| Năng lượng phản ứng, cảm ứng hoặc điện dung |
0,000VARh ~ 9999,9MVARh |
Độ phân giải tối thiểu 0,001VARh |
± (1% + 3dgt) Sinφ≥0,5 |
|
± (1,5% + 10dgt) 0,2≤Sinφ <0,5 |
|||
| Năng lượng biểu kiến |
0,000VAh ~ 9999,9MVAh |
Độ phân giải tối thiểu 0,001VAh | ± (1% + 3dgt) |
| Góc pha | -179 ° ~ 180 ° | 1 ° | ± (2 °) |
|
Tanφ (VA≥50VA) |
-32,76 ~ 32,76 | Độ phân giải tối thiểu 0,001 | φ: ± (1 °) |
|
Chuyển pha của hệ số công suất (DPF) |
-1.000 ~ 1.000 | 0,001 | φ: ± (1 °) |
|
Tỷ lệ hài (đặt hàng từ 1 đến 50)(Vrms> 50V) |
0,0% ~ 99,9% | 0,1% | ± (1% + 5dgt) |
|
Góc điều hòa (Vrms> 50V) |
-179 ° ~ 180 ° | 1 ° | ± (3 °) sóng hài bậc 1 đến 25 |
| Sóng hài ± (10 °) theo thứ tự 26 đến 50 | |||
|
Tổng tỷ lệ hài (THD hoặc THD-F) ≤50 |
0,0% ~ 99,9% | 0,1% | ± (1% + 5dgt) |
|
Yếu tố biến dạng (DF hoặc THD-R) ≤50 |
0,0% ~ 99,9% | 0,1% | ± (1% + 10dgt) |
| Hệ số biến áp K | 1,00 ~ 99,99 | 0,01 | ± (5%) |
| 3 pha mất cân bằng | 0,0% ~ 100% | 0,1% | ± (1%) |
Kẹp hiện tại (tùy chọn)
| Gõ phím | RMS thực hiện tại | Sai số tối đa của dòng điện RMS thực | Sai số tối đa của góc pha |
| Kẹp hiện tại HM-008B | 10mA ~ 99mA | ± (1% + 3dgt) | ± (1.5 °), Arms≥20mA |
| 100mA ~ 10.0A | ± (1% + 3dgt) | ± (1 °) | |
| Kẹp hiện tại HM-040B | 0,10A ~ 0,99A | ± (1% + 3dgt) | ± (1,5 °) |
| 1.00A ~ 100A | ± (1% + 3dgt) | ± (1 °) | |
| Kẹp hiện tại HM-068B | 1,0A ~ 9,9A | ± (2% + 3dgt) | ± (3 °) |
| 10.0A ~ 1000A | ± (2% + 3dgt) | ± (2 °) | |
| Bộ cảm biến dòng điện cuộn dây linh hoạt HM-300F (với bộ tích hợp) | 10A ～ 99A | ± (1% + 3dgt) | ± (3 °) |
| 100AA ~ 3000A | ± (1% + 3dgt) | ± (2 °) |
Máy phân tích chất lượng điện PQA-500 là công cụ mạnh mẽ dành cho các kỹ sư kiểm tra.
