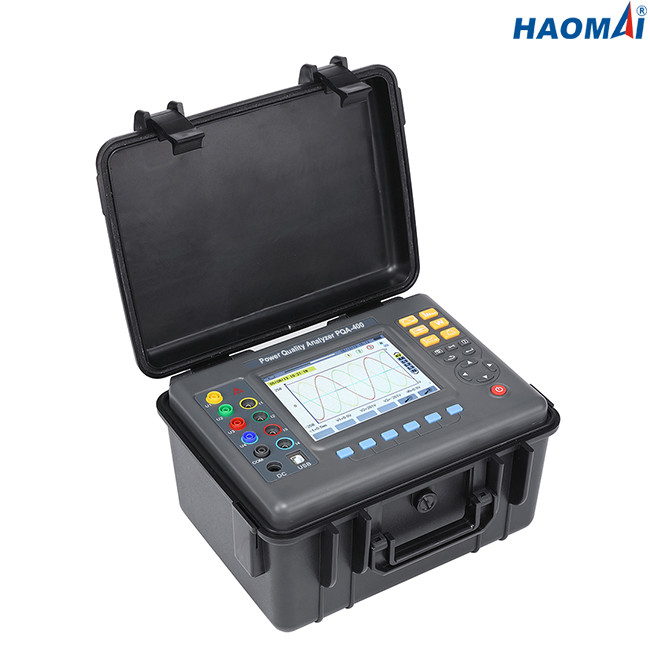

Máy phân tích chất lượng điện di động đa chức năng ISO9001 thông minh

Máy phân tích chất lượng điện di động

Mô hình: PQA-400
Máy phân tích chất lượng điện di động PQA-400 là thiết bị kiểm tra toàn diện ba pha, đa chức năng, thông minh, vận hành máy đơn giản.Nó có dễ sử dụng, màn hình màu LCD lớn, độ phân giải cao, Giao diện song ngữ bằng tiếng Trung và tiếng Anh, vỏ cấu trúc hộp, v.v.Nó có thể đồng thời đo dòng điện 4 kênh (ABC ba pha và dây trung tính), điện áp 4 kênh (điện áp ba pha ABC và điện áp đường dây trung tính với đất), giá trị đỉnh của điện áp hiện tại, giá trị lớn nhất / nhỏ nhất trong một khoảng thời gian, hệ số mất cân bằng ba pha, nhấp nháy điện áp trong thời gian ngắn, hệ số biến áp K, công suất tác dụng, công suất phản kháng, công suất biểu kiến, hệ số công suất và hệ số công suất dịch chuyển, công suất tác dụng, công suất phản kháng, công suất biểu kiến, tổng méo hài và sóng hài vân vân.;hiển thị dạng sóng thời gian thực, biểu đồ thanh tỷ lệ hài của điện áp dòng điện;Tự động nắm bắt sự thay đổi tức thời của dòng điện áp, theo dõi dòng khởi động, theo dõi các thông số nguồn và tạo danh sách cảnh báo, tạo biểu đồ xu hướng trong một thời gian dài, ghi lại dữ liệu thử nghiệm.
Máy phân tích chất lượng điện năng di động PQA-400 sử dụng kiến ​​trúc bộ xử lý kép DSP + ARM, DSP chịu trách nhiệm thu thập dữ liệu và xử lý thuật toán, ARM chịu trách nhiệm về giao thức truyền thông và xử lý giao diện người-máy.Việc thu tín hiệu tương tự sử dụng hai phương pháp lấy mẫu đồng bộ 4 kênh với độ phân giải 16 bit của Công ty ADI để đạt được tốc độ lấy mẫu cao nhất là 1MSPS, đảm bảo độ chính xác và tính toàn vẹn thông tin của kênh, đảm bảo không vượt qua bất kỳ thay đổi nhất thời nào trong lưới điện, và làm cho việc phát hiện dạng sóng nhất thời, tăng giảm đột ngột và gián đoạn tức thời chính xác hơn.Bộ nhớ flash tích hợp có thể lưu đồng thời 60 bộ ảnh chụp màn hình, 150 bộ dạng sóng bắt dòng điện / điện áp nhất thời, 12800 bộ nhật ký cảnh báo và chế độ phát hiện dòng điện khởi động có thể chụp liên tục 100 giây của dạng sóng dòng điện khởi động.Thẻ nhớ 2G tích hợp được sử dụng để lưu trữ các bản ghi đường cong xu hướng dài hạn và ghi lại 20 thông số nguồn cùng lúc (tùy chọn).Nó có thể thu thập và ghi lại các bản ghi đường cong xu hướng trong tối đa 300 ngày một lần trong 5 giây.

Thông số kỹ thuật


Trong ứng dụng điện năng hiện nay, do ngày càng có nhiều thiết bị điện lớn, hệ thống lưới điện do sự cố ngày càng phức tạp, ngày càng phức tạp, ngày càng khó khắc phục sự cố và do sự phát triển của các ngành công nghiệp dẫn đến chất lượng nguồn của lưới điện đặt ra yêu cầu ngày càng cao.
Máy phân tích chất lượng điện di động PQA-400 là một thiết bị đo lường và phân tích có thể loại bỏ các lỗi hệ thống điện phức tạp một cách nhanh chóng và chính xác hơn, đồng thời theo dõi và duy trì các thông số chất lượng điện năng một cách toàn diện và có hệ thống hơn.
