Máy phân tích đáp ứng tần số quét 20dB

Quét phân tích đáp ứng tần số

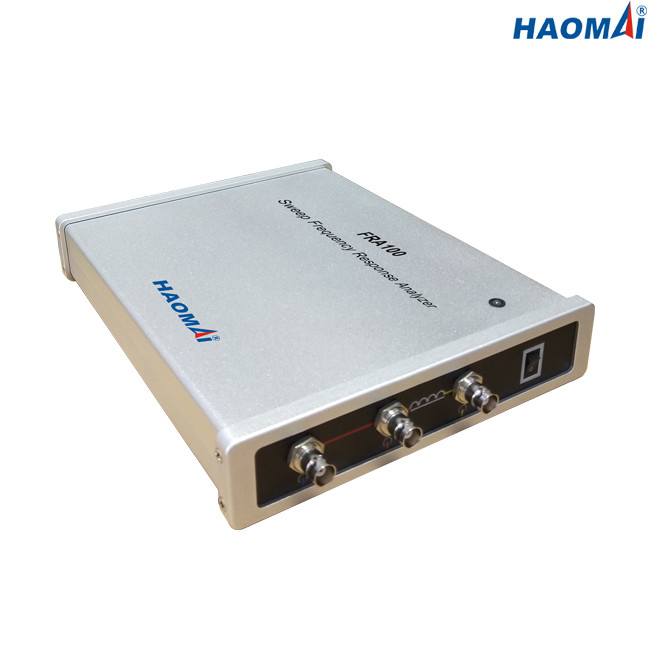

Mô hình: FRA100

Máy phân tích đáp ứng tần số quét FRA100 sử dụng phương pháp SFRA (Phân tích đáp ứng tần số quét) và đo lường chức năng truyền điện trong một dải tần số rộng.Nó phát hiện các lỗi và lỗi cuộn dây trong lõi từ, do đó giúp cải thiện độ tin cậy của máy biến áp, giảm chi phí bảo trì và ngăn ngừa các hỏng hóc tốn kém.

Máy phân tích đáp ứng tần số quét FRA100 đáp ứng các yêu cầu trong Cigre Brochure 342,2008 đánh giá tình trạng cơ học của cuộn dây máy biến áp sử dụng FRA và tiêu chuẩn Trung Quốc DL / T 911-2016, FRA về biến dạng cuộn dây của máy biến áp điện, cũng như tiêu chuẩn quốc tế IEC60076-18: 2012.

Những đặc điểm chính

● Sử dụng SFRA (Phân tích đáp ứng tần số quét) để kiểm tra độ biến dạng của cuộn dây bằng cách đo các đặc tính đáp ứng tần số-biên độ của từng cuộn dây của máy biến áp điện

● Đo nhanh: thời gian đo của một cuộn dây nhỏ hơn 2 phút

● Độ chính xác tần số cao: ≤0,001%

● Điểm quét tối đa lên đến 50.000

● Tổng hợp tần số kỹ thuật số để đảm bảo độ ổn định tần số cao hơn

● Cách ly điện áp 5000V để bảo vệ máy tính xách tay đầy đủ

● Có thể tải cùng lúc 9 đường cong và tự động tính toán các thông số của từng đường cong để chẩn đoán các biến dạng của dây quấn và đưa ra kết luận tham khảo.

● Phần mềm phân tích có chức năng mạnh mẽ có thể đáp ứng các yêu cầu của tiêu chuẩn Trung Quốc DL / T 911-2016 và tiêu chuẩn quốc tế IEC60076-18: 2012.

● Quản lý phần mềm có tính nhân bản và trí tuệ hóa cao.Người dùng chỉ cần nhấp vào một nút để hoàn thành tất cả các phép đo sau khi cài đặt thông số.

● Kích thước nhỏ và trọng lượng nhẹ (2,3 kg / 5,07 lb) để dễ dàng mang theo

Thông số kỹ thuật

◇Phần đo lường

Phương pháp kiểm tra: SFRA (Phân tích đáp ứng tần số quét)

Dải tần số: 10Hz – 10MHz

Độ phân giải tần số: <0,01%

Tần suất không chính xác: ≤0,001%

Số điểm: mặc định 600, người dùng có thể lựa chọn

tối đa50 000 điểm, do người dùng xác định

Thời gian đo: 1-2 phút cho cuộn dây đơn

Khoảng cách điểm: logarit hoặc tuyến tính

Cài đặt quét: cài đặt riêng cho các dải tần do khách hàng xác định.Thang đo tuyến tính hoặc logarit.

Dải động: -120dB ~ 20dB

Không chính xác: ± 0,1 dB từ +10 dB xuống -50 dB

± 0,5 dB xuống -80 dB

± 1 dB xuống -100 dB

Giao tiếp PC: USB

Phần mềm: phù hợp với Windows XP / 7/8/10

Tiêu chuẩn: đáp ứng các yêu cầu trong Cigré Brochure 342, 2008. Đánh giá tình trạng cơ học của cuộn dây máy biến áp sử dụng FRA DL / T 911-2004, FRA về biến dạng cuộn dây của máy biến áp điện, cũng như tiêu chuẩn quốc tế IEC60076-18: 2012.

◇Đầu ra analog

Kênh: 1

Điện áp tuân thủ: 0,50-25 Vp-p, tự động điều chỉnh trong thử nghiệm

Điện áp đo ở 50 Ω: 0,25-12,5 Vp-p

Trở kháng đầu ra: 50 Ω

Dải tần số: 10Hz – 10MHz

Hướng quét: thấp đến cao

◇Đầu vào analog

Kênh: 2

Lấy mẫu: Đồng thời

Dải tần số: 10Hz-10MHz

Trở kháng đầu vào: 1 MΩ

Tốc độ lấy mẫu: 100 MS / s

◇Yêu cầu PC (không bao gồm PC)

Hệ điều hành: Windows XP / 7/8/10

Bộ xử lý: Pentium 500 MHz trở lên

Bộ nhớ: RAM 256 Mb trở lên

Ổ cứng: Tối thiểu 30 Mb trống

Giao diện: USB

◇Chung

Nguồn điện AC cho bộ chuyển đổi: 100-240V AC, 50 / 60Hz

Nguồn điện DC cho thiết bị: 12V DC

Kích thước: 238 x 184 x 40 mm (9,37 ”x 7,24” x 1,57 ”)

Cân nặng: 2,3 kg (5,07 lbs)

Điều kiện môi trường

Lĩnh vực ứng dụng: Thiết bị được thiết kế để sử dụng trong các trạm biến áp trung và cao thế và môi trường công nghiệp.

Nhiệt độ bảo quản: -20 ° C đến 70 ° C (-4 ° F đến + 158 ° F)

Nhiệt độ hoạt động: -20 ° C đến + 50 ° C (-4 ° F đến + 122 ° F)

Độ ẩm: <95% RH, không ngưng tụ

Chứng chỉ An toàn và EMC

An toàn: được thiết kế phù hợp với IEC61010-1, 2006/95 / EC

EMC: 2004/108 / EC

Máy phân tích đáp ứng tần số quét FRA100 là thiết bị lý tưởng để phát hiện những thay đổi về cơ và điện của lõi và cụm cuộn dây của máy biến áp điện.
