IEEE C57.12.90 Biến áp đo tỷ lệ quay

Máy đo tỷ lệ biến biến áp

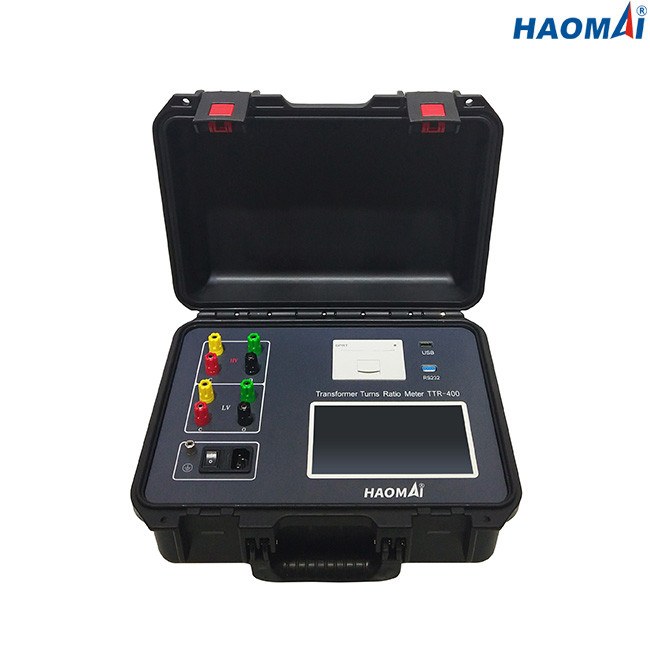

Mô hình: TTR-400

Đồng hồ đo tỷ số biến áp TTR-400 được thiết kế để đo tỷ số điện áp và tỷ số vòng quay của máy biến áp phân phối một pha hoặc ba pha hoặc máy biến áp điện trong trạm biến áp hoặc môi trường sản xuất theo tiêu chuẩn thử nghiệm IEC 60076 và IEEE C57.12.90.

Những đặc điểm chính

● Đo tỷ lệ vòng quay, tỷ lệ điện áp, độ lệch pha

● Điện áp thử nghiệm có thể thay đổi: 0 ~ 160V

● Nhận dạng kết nối cuộn dây tự động và kiểm tra nhóm vectơ

● Màn hình cảm ứng 7 ”giúp vận hành dễ dàng

● Giao diện người dùng đơn giản để thiết lập thử nghiệm nhanh chóng

● Lưu kết quả kiểm tra trên máy bay

● Tải xuống kết quả kiểm tra qua giao diện USB

● In kết quả kiểm tra qua máy in tích hợp

● Sử dụng nguồn điện biến tần chính xác ba pha để đo chính xác hơn

● Có bảo vệ kết nối ngược điện áp cao và thấp và bảo vệ ngắn mạch xen kẽ máy biến áp

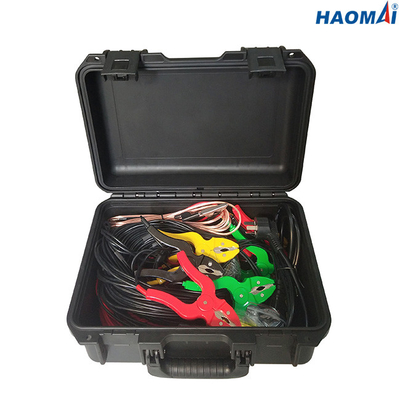

● Được cung cấp trong một hộp nhỏ gọn và chắc chắn để có thể di động

Thông số kỹ thuật

◇ Tiêu chuẩn thử nghiệm: IEC60076 và IEEE C57.12.90

◇ Đo lường tỷ lệ

phạm vi: 0,9-10000

độ chính xác: ± 0,1% @ 0,9-500

± 0,2% @ 501-2000

± 0,5% @ 2001-10000

◇ Đo góc pha

phạm vi: ± 180 °

độ chính xác: ± 0,1 °

độ phân giải: 0,01 °

◇ Điện áp thử nghiệm: 0 ~ 160V

◇ Lưu trữ dữ liệu nội bộ: lên đến 1000 bộ dữ liệu

◇ Máy in tích hợp để in kết quả kiểm tra trực tiếp

◇ Nguồn điện: AC220V / 230V ± 10%, 50Hz / 60Hz

◇ Kích thước: 360x290x170mm (14,17x11,42x6,69 in)

◇ Trọng lượng: 5,9kg (13,01 lb)

◇ Điều kiện môi trường

nhiệt độ lưu trữ: -20 ℃ ~ 60 ℃

độ ẩm: <90%

nhiệt độ hoạt động: -10 ℃ ~ 50 ℃

◇ Chứng chỉ An toàn và EMC

An toàn: được thiết kế phù hợp với IEC61010-1

EMC: công nghiệp nhẹ IEC 61326

Máy đo tỷ lệ vòng quay biến áp TTR-400 là công cụ mạnh mẽ để kiểm tra tỷ lệ điện áp và tỷ lệ vòng quay của máy biến áp công suất.

Máy đo tỷ lệ vòng quay biến áp TTR-400 cũng được hiệu chuẩn trong phòng thí nghiệm của bên thứ ba được công nhận theo tiêu chuẩn ISO / IEC 17025.

Báo cáo Hiệu chuẩn được hiển thị như bên dưới.
