Hệ số công suất cách điện tự động

Tan Delta và Tester điện dung

Mô hình: TDC3100

Bộ thử nghiệm hệ số công suất / hệ số tiêu tán (tan∂) cách điện 12kV tự động

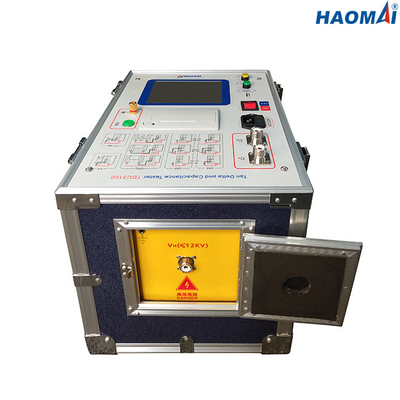

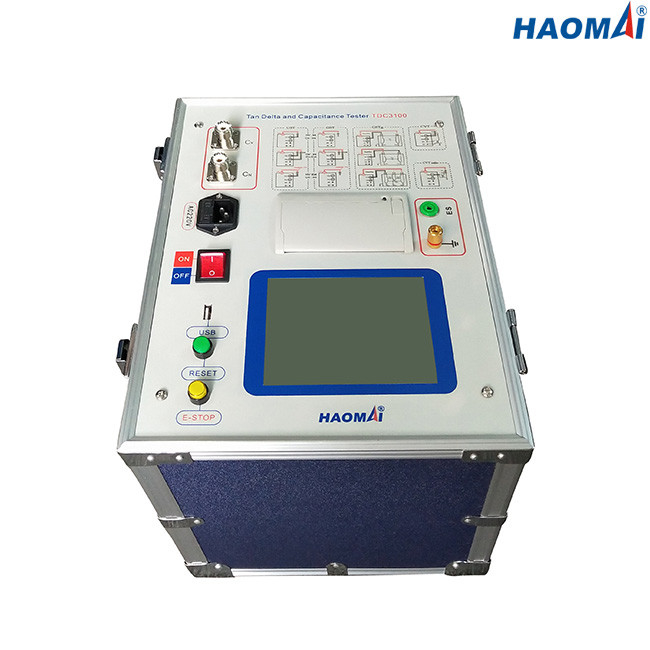

Tan Delta and Capacitance Tester TDC3100 là bộ thử nghiệm hệ số công suất / hệ số tiêu tán (tan∂) cách điện 12 kV hoàn toàn tự động được thiết kế để đánh giá bản chất và chất lượng của vật liệu cách điện và hệ thống điện áp cao như máy biến áp, ống lót, bộ ngắt mạch, cáp và cuộn dây của máy quay vv.

Các phép đo của TDC3100 bao gồm điện áp, dòng điện, công suất, tan delta, hệ số công suất, điện dung và tỷ lệ CVT.Kết quả thử nghiệm có thể được lưu trữ tự động vào thiết bị và cũng có thể được tải trực tiếp vào bộ lưu trữ USB hoặc in ra thông qua máy in nhiệt tích hợp.

Những đặc điểm chính

● Tiêu chuẩn thử nghiệm: IEC60247

● Chế độ kiểm tra có thể lựa chọn: UST, GST, GSTg

● Đo hệ số công suất / hệ số tiêu tán (tan∂) cách điện 12kV

● Đo điện dung lên đến 60nF ở 12kV

● Kiểm tra tỷ số CVT có sẵn (thích hợp cho CVT với cấp chính xác 1.0 hoặc 3.0)

● Các mạch triệt nhiễu để thử nghiệm trong các điều kiện nhiễu hoặc nhiễu nghiêm trọng

● Màn hình cảm ứng giúp thao tác dễ dàng và nhanh chóng

● Máy in nhiệt tích hợp để in kết quả kiểm tra trực tiếp

Thông số kỹ thuật

● Tiêu chuẩn thử nghiệm: IEC60247

● Đầu ra HV bên trong: 0,5 ~ 12kV

Độ chính xác đầu ra: ± (đọc × 1%)

Độ phân giải: 100V

Dòng ra tối đa: 200mA

Công suất: 2000VA

● Nguồn điện tự kích thích: AC 0 ~ 50V / 15A

● Đo lường Hệ số phân tán (tgδ)

Phạm vi đo: không giới hạn

Độ chính xác: ± (đọc × 1% + 0,040%)

Độ phân giải: 0,001%

● Đo điện dung (Cx)

Dải đo: 15pF <Cx <300nF

Cx <60nF @ 12kV

Cx <150nF @ 5kV

Cx <300nF @ 1kV

Cx <300nF cho thử nghiệm CVT

Độ chính xác: ± (đọc × 1% + 1.00pF)

Độ phân giải: 0,001pF (4 kỹ thuật số hợp lệ)

● Kiểm tra tỷ lệ CVT (phù hợp với CVT với cấp chính xác 1.0 hoặc 3.0)

Phạm vi đo: 10 ~ 10000

Độ chính xác: 1%

● Tần suất

Tần số đơn: 50Hz hoặc 60Hz

Tần số thay đổi: 45Hz / 55Hz, 47.5Hz / 52.5Hz, 55Hz / 65Hz, 57.5Hz / 62.5Hz

● Máy in nhiệt tích hợp để in kết quả thử nghiệm

● Giao diện USB cho bộ nhớ tải xuống kết quả thử nghiệm

● Lưu trữ dữ liệu: 200 kết quả thử nghiệm có thể được lưu trữ vào máy thử nghiệm

● Nguồn điện: tùy chỉnh (AC 220V / 230V / 120V / 127V ± 10%, 1 pha), 50Hz / 60Hz

● Điều kiện môi trường

Nhiệt độ bảo quản: -20 ℃ ~ 60 ℃

Nhiệt độ hoạt động: -10 ℃ ~ 50 ℃

Độ ẩm: <90%

● Khác

Kích thước của máy chủ: 350x270mx270mm (13,78x10,62x10,63 in.)

Trọng lượng của vật chủ: 22,8kg (50,27 lb)

● Chứng chỉ An toàn và EMC

An toàn: được thiết kế phù hợp với IEC61010-1

EMC: công nghiệp nhẹ IEC 61326

Tan Delta và Máy đo điện dung TDC3100 là thiết bị kiểm tra đáng tin cậy để kiểm tra hệ số tiêu tán (tgδ), hệ số công suất (PF) và điện dung (Cx) của máy biến áp, bộ ngắt mạch, ống lót cách điện, máy quay, cáp, CVT, v.v.
