| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015 |
| Số mô hình: | GRT-300 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Trường hợp vận chuyển + thùng carton |
| Thời gian giao hàng: | 5-10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| Tên sản phẩm: | Máy đo điện trở đất, Máy kiểm tra điện trở đất | Đo điện trở đất thông qua phương pháp dây 2/3/4: | 0,00Ω-30,00kΩ |
|---|---|---|---|
| Đo điện trở nối đất thông qua kẹp đôi: | 0,01Ω-100Ω | Đo điện trở đất thông qua phương pháp lựa chọn: | 0,00Ω-3000Ω |
| Điện trở suất của đất: | 0,00Ωm-9999kΩm | Điện áp đất: | 0,00V-100,0V |
| Điểm nổi bật: | Kẹp đôi Thiết bị kiểm tra điện trở đất,Thiết bị kiểm tra điện trở đất,Máy kiểm tra điện trở đất tự động |
||

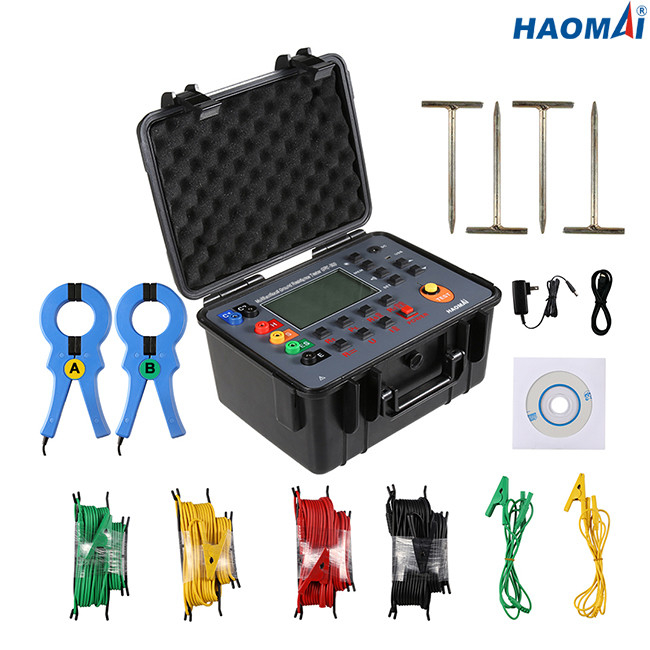

Máy đo điện trở đất và điện trở đất kỹ thuật số với kẹp đôi
Mô hình: GRT-300
GRT-300 là một thiết bị toàn diện để đo điện trở đất bằng phương pháp 4 dây chính xác, phương pháp 3 dây, phương pháp 2 dây đơn giản, phương pháp lựa chọn hoặc phương pháp kẹp đôi, cũng như để đo điện trở suất của đất và điện áp đất.
Với thiết kế kẹp dòng điện cỡ lớn và sử dụng công nghệ đo kẹp kép, GRT-300 có khả năng thực hiện phép đo trực tuyến mà không cần lắp cực phụ và cách ly thân nối đất với thiết bị.
Máy kiểm tra GRT-300 được xếp hạng IP54 khiến nó thực sự là một thiết bị ngoài trời.Màn hình LCD có đèn nền lớn, rõ ràng, dễ đọc và các nút kiểm tra có kích thước bằng ngón tay cái làm cho thiết bị đặc biệt phù hợp với các điều kiện thử nghiệm trên mặt đất ngoài trời.
Máy đo điện trở đất và điện trở đất kỹ thuật số GRT-300 được cấp nguồn từ pin axit chì 6V / 4,5Ah được bán rộng rãi và mang lại thời gian thử nghiệm tuyệt vời và kéo dài hơn 100 giờ ở chế độ chờ.Bộ sạc pin được tích hợp sẵn và thiết bị được cung cấp cùng với bộ chuyển đổi.Trạng thái pin được hiển thị bằng biểu đồ thanh.
Máy thử GRT-300 tuân thủ các tiêu chuẩn an toàn nghiêm ngặt và được xếp hạng CAT III 300V và CAT IV 150V.Trở kháng đất tuân theo IEC61557-1 và điện trở suất của đất tuân theo IEC61557-5.
Thông số kỹ thuật
| Hàm số | đo điện trở đất bằng phương pháp bốn dây, ba dây hoặc hai dây, phương pháp lựa chọn hoặc phương pháp kẹp đôi, đo điện trở suất của đất, đo điện áp đất và điện áp xoay chiều |
| Nhiệt độ và độ ẩm môi trường xung quanh | 23 ℃ ± 5 ℃, 75% rh thấp hơn |
| Nguồn cấp | Pin axit chì DC 6V / 4,5Ah, kéo dài hơn 100 giờ ở chế độ chờ |
| Điện áp giao thoa | <20V (nên tránh) |
| Nhiễu hiện tại | <2A (nên tránh) |
| Khoảng cách điện cực trong quá trình đo R | a ＞ 5ng |
| Khoảng cách điện cực trong quá trình đo ρ | a ＞ 20h |
| Trở kháng nối đất phụ trợ | điều kiện tham chiếu <100Ω, điều kiện làm việc <5kΩ |
| Phạm vi đo lường | Điện trở đất: 0,00Ω ~ 30,00kΩ |
| Điện trở suất của đất: 0,00Ωm ~ 9999kΩm | |
| Điện áp đất: 0,00V ~ 100,0V | |
| Chế độ đo lường | Đo lường chính xác bốn dây hoặc ba dây, đo hai dây đơn giản |
| Phương pháp đo lường |
Điện trở đất: dòng định mức và phương pháp thay đổi cực Điện trở suất của đất: phương pháp bốn cực Điện áp đất: chỉnh lưu trung bình (S-ES giữa giao diện) |
| Tần suất kiểm tra | 128Hz |
| Dòng điện kiểm tra ngắn mạch | > 20mA (sóng hình sin) |
| Điện áp thử nghiệm hở mạch | AC 28V tối đa. |
| Khoảng cách điện cực | 1m ~ 100m có thể được thiết lập |
| Thay đổi bánh răng | Điện trở đất: chuyển đổi hoàn toàn tự động 0,00Ω ~ 30,00kΩ |
| Điện trở suất của đất: dịch chuyển hoàn toàn tự động 0,00 Ωm ~ 9999kΩm | |
| Đèn nền | đèn nền màn hình màu xám có thể điều khiển được, thích hợp để sử dụng ở những nơi thiếu sáng |
| Chế độ hiển thị | Màn hình LCD lớn 4 bit, đèn nền màu xám |
| Hướng dẫn đo lường | Đèn LED nhấp nháy trong quá trình đo |
| Kích thước LCD | 111mm × 68mm |
| Trường hiển thị LCD | 108mm × 65mm |
| Kích thước dụng cụ | LxWxH: 277,2mm × 227,5mm × 153mm |
| Các đầu mối kiểm tra tiêu chuẩn | 4 chiếc: đỏ 15m, đen 15m, vàng 10m, xanh 10m |
| Thử nghiệm đơn giản | 2 chiếc: vàng 1.6m, xanh lục 1.6m |
| Thanh nối đất phụ trợ | 4 chiếc: φ10mm × 200mm |
| Đo thời gian | Điện áp nối đất: khoảng 3 lần / giây. |
| Điện trở đất / điện trở suất của đất: khoảng 7 giây / thời gian | |
| Đường dây điện áp | Đo dưới AC100V (không thể sử dụng chức năng đo điện áp mặt đất để đo điện thương mại) |
| Giao diện USB | Với giao diện USB, phần mềm giám sát, dữ liệu lưu trữ có thể được tải lên máy tính để lưu và in. |
| Cáp thông tin liên lạc | Cáp giao tiếp USB 1 cái, chiều dài: 1,5m |
| Lưu trữ dữ liệu | 500 bộ dữ liệu."MEM" là chỉ báo bộ nhớ, ký hiệu "FULL" cho biết bộ nhớ đã đầy. |
| Truy vấn dữ liệu | Biểu tượng "MR" xuất hiện |
| Màn hình tràn | Chức năng chống tràn trên phạm vi: Xuất hiện ký hiệu "OL". |
| Kiểm tra giao thoa | Tự động nhận dạng các tín hiệu nhiễu.Biểu tượng "NOISE" cho biết khi điện áp nhiễu cao hơn 5V. |
| Kiểm tra mặt đất phụ trợ | Với chức năng kiểm tra trở kháng nối đất phụ, 0,00KΩ ~ 30kΩ (Rh max = 3kΩ + 100R <50kΩ, Rs max = 3kΩ + 100R <50kΩ) |
| Chức năng báo động | Đưa ra cảnh báo khi giá trị đo được vượt quá giá trị cài đặt cảnh báo |
| Điện áp pin | Thời gian thực hiển thị năng lượng pin, nhắc nhở sạc kịp thời khi điện áp pin yếu. |
| Tự động tắt máy | Biểu tượng “APO” xuất hiện, tự động tắt sau 15 phút |
| Sự tiêu thụ năng lượng | Chế độ chờ: 40mA (tắt đèn nền) |
| Bật đèn nền: khoảng 43mA | |
| Làm việc: 75mA (đèn nền tắt) | |
| Cân nặng | Dụng cụ: 2,45 kg (bao gồm cả pin) |
| Kiểm tra chì: 1,3 kg | |
| Thanh nối đất phụ trợ: 0,85 kg (4 cái) | |
| Nhiệt độ và độ ẩm làm việc | -10 ℃ ～ 40 ℃, thấp hơn 80% RH |
| Nhiệt độ và độ ẩm bảo quản | -20 ℃ ～ 60 ℃, thấp hơn 70% RH |
| Bảo vệ quá tải | Đo trở kháng mặt đất: AC 280V / 3 giây giữa cổng HE và S-ES |
| Kiểm tra cách ly | 20MΩ trên (500V giữa mạch và vỏ) |
| Chịu được điện áp | AC 3700V / rms (giữa mạch và vỏ) |
| EMC | IEC61326 |
| Sự an toàn |
IEC61010-1 (CAT Ⅲ 300V, CAT IV 150V, mức ô nhiễm 2) IEC61010-031 IEC61557-1 (trở kháng đất) IEC61557-5 (điện trở suất của đất) JJG 366-2004 |
Đo phạm vi và độ chính xác
| Chức năng kiểm tra | Phạm vi | Sự chính xác | Nghị quyết |
| Phương pháp dây 2/3/4 để đo điện trở đất | 0,00Ω ～ 29,99Ω | ± 2% rdg ± 5dgt (lưu ý 1) | 0,01Ω |
| 30,0Ω ～ 299,9Ω | ± 2% rdg ± 3dgt | 0,1Ω | |
| 300Ω ～ 2999Ω | ± 2% rdg ± 3dgt | 1Ω | |
| 3,00kΩ ～ 30,00kΩ | ± 2% rdg ± 3dgt | 10Ω | |
| Điện trở DC | 0,0Ω ～ 299,9Ω | ± 2% rdg ± 3dgt | 0,1Ω |
| 300Ω ～ 2999Ω | ± 2% rdg ± 3dgt | 1Ω | |
| 3,00kΩ ～ 30,00kΩ | ± 2% rdg ± 3dgt | 10Ω | |
| Phương pháp lựa chọn để đo điện trở nối đất | 0,00Ω ～ 29,99Ω | ± 2% rdg ± 5dgt (lưu ý 1) | 0,01Ω |
| 30,0Ω ～ 299,9Ω | ± 2% rdg ± 3dgt | 0,1Ω | |
| 300Ω ～ 3000Ω | ± 2% rdg ± 3dgt | 1Ω | |
| Phương pháp kẹp đôi để đo điện trở nối đất | 0,01Ω ～ 0,99Ω | ± 10% rdg ± 10dgt | 0,01Ω |
| 1,0Ω ～ 9,9Ω | 0,1Ω | ||
| 10Ω ～ 100Ω | 1Ω | ||
| Điện trở suất của đất (ρ) | 0,00Ωm ～ 99,99Ωm | ρ = 2πaR (lưu ý 2) | 0,01Ωm |
| 100.0Ωm ～ 999.9Ωm | 0,1Ωm | ||
| 1000Ωm ～ 9999Ωm | 1Ωm | ||
| 10,00kΩm ～ 99,99kΩm | 10Ωm | ||
| 100.0kΩm ～ 999.9kΩm | 100Ωm | ||
| 1000kΩm ～ 9999kΩm | 1kΩm | ||
| Điện áp đất | AC 0,00 ～ 100,0V | ± 2% rdg ± 3dgt | 0,01V |
| Dòng điện xoay chiều | AC 0,0mA ～ 1000A | ± 2% rdg ± 3dgt | 0,1mA |
