| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015 |
| Số mô hình: | GRT-300 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Trường hợp vận chuyển + thùng carton |
| Thời gian giao hàng: | 5-10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Máy đo điện trở nối đất | Đo điện trở đất thông qua phương pháp dây 2/3/4: | 0,00Ω-30,00kΩ |
|---|---|---|---|
| Đo điện trở nối đất thông qua kẹp đôi: | 0,01Ω-100Ω | Điện trở suất của đất: | 0,00Ωm-9999kΩm |
| Điện áp đất: | 0,00V-100,0V | Dòng điện xoay chiều: | 0,0mA-1000A |
| Điểm nổi bật: | Thiết bị kiểm tra điện trở nối đất ISO9001,Thiết bị kiểm tra điện trở nối đất 1000A kẹp đôi,Máy đo điện trở tiếp đất 3700V / rms |
||

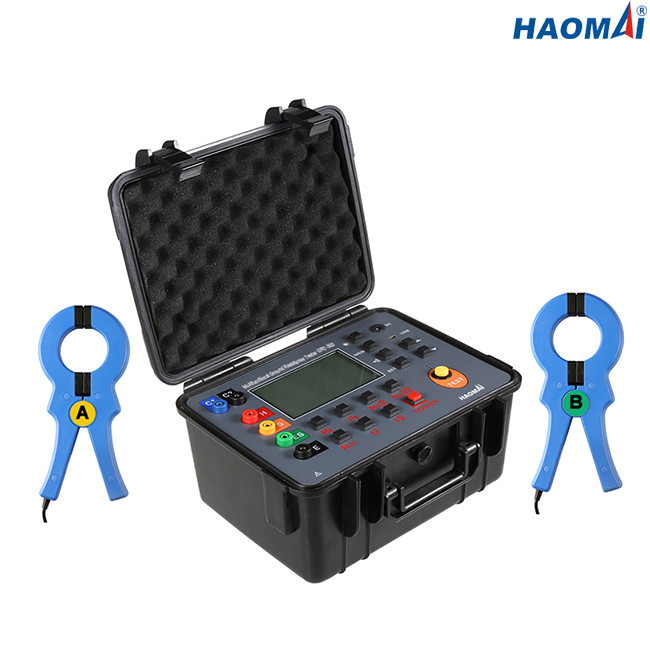

Máy đo điện trở nối đất với Kẹp đôi
Mô hình: GRT-300
Máy đo điện trở nối đất với kẹp đôi GRT-300 là máy đo điện trở đất tiên tiến tích hợp nhiều phương pháp đo.Máy không chỉ có chức năng đo điện trở đất bằng cực phụ truyền thống mà còn có chức năng duy nhất là đo điện trở đất không cần đến cực phụ.Nó áp dụng màn hình LCD lớn có đèn nền màu xám và công nghệ vi xử lý, thông qua phương pháp điều khiển vi xử lý chính xác 4 dây, phương pháp 3 dây và phương pháp 2 dây đơn giản, phương pháp lựa chọn, phương pháp kẹp đôi để đo kiểm tra điện trở đất.Với thiết kế của kẹp dòng điện cỡ lớn và sử dụng công nghệ đo kẹp kép, phép đo trực tuyến được thực hiện mà không cần lắp đặt cực phụ và cách ly thân nối đất với thiết bị.
Máy đo điện trở nối đất với kẹp đôi GRT-300 được sử dụng rộng rãi trong viễn thông, điện lực, thời tiết, phòng máy tính, mỏ dầu, đường dây phân phối điện, đường dây dẫn tháp, trạm xăng, mạng tiếp đất nhà máy, cột thu lôi, v.v.
Thông số kỹ thuật
| Hàm số | đo điện trở đất bằng phương pháp bốn dây, ba dây hoặc hai dây, đo điện trở suất của đất, đo điện áp đất và điện áp xoay chiều |
| Nhiệt độ và độ ẩm môi trường xung quanh | 23 ℃ ± 5 ℃, 75% rh thấp hơn |
| Nguồn cấp | Pin axit chì DC 6V / 4,5Ah, kéo dài hơn 100 giờ ở chế độ chờ |
| Điện áp giao thoa | <20V (nên tránh) |
| Nhiễu hiện tại | <2A (nên tránh) |
| Khoảng cách điện cực trong quá trình đo R | a ＞ 5ng |
| Khoảng cách điện cực trong quá trình đo ρ | a ＞ 20h |
| Trở kháng nối đất phụ trợ | điều kiện tham chiếu <100Ω, điều kiện làm việc <5kΩ |
| Phạm vi đo lường | Điện trở đất: 0,00Ω ~ 30,00kΩ |
| Điện trở suất của đất: 0,00Ωm ~ 9999kΩm | |
| Điện áp đất: 0,00V ~ 100,0V | |
| Chế độ đo lường | Đo lường chính xác bốn dây hoặc ba dây, đo hai dây đơn giản |
| Phương pháp đo lường |
Điện trở đất: dòng định mức và phương pháp thay đổi cực Điện trở suất của đất: phương pháp bốn cực Điện áp đất: chỉnh lưu trung bình (S-ES giữa giao diện) |
| Tần suất kiểm tra | 128Hz |
| Dòng điện kiểm tra ngắn mạch | > 20mA (sóng hình sin) |
| Điện áp thử nghiệm hở mạch | AC 28V tối đa. |
| Khoảng cách điện cực | 1m ~ 100m có thể được thiết lập |
| Thay đổi bánh răng | Điện trở đất: chuyển đổi hoàn toàn tự động 0,00Ω ~ 30,00kΩ |
| Điện trở suất của đất: dịch chuyển hoàn toàn tự động 0,00 Ωm ~ 9999kΩm | |
| Đèn nền | đèn nền màn hình màu xám có thể điều khiển được, thích hợp để sử dụng ở những nơi thiếu sáng |
| Chế độ hiển thị | Màn hình LCD lớn 4 bit, đèn nền màu xám |
| Hướng dẫn đo lường | Đèn LED nhấp nháy trong quá trình đo |
| Kích thước LCD | 111mm × 68mm |
| Trường hiển thị LCD | 108mm × 65mm |
| Kích thước dụng cụ | LxWxH: 277,2mm × 227,5mm × 153mm |
| Các đầu mối kiểm tra tiêu chuẩn | 4 chiếc: đỏ 15m, đen 15m, vàng 10m, xanh 10m |
| Thử nghiệm đơn giản | 2 chiếc: vàng 1.6m, xanh lục 1.6m |
| Thanh nối đất phụ trợ | 4 chiếc: φ10mm × 200mm |
| Đo thời gian | Điện áp nối đất: khoảng 3 lần / giây. |
| Điện trở đất / điện trở suất của đất: khoảng 7 giây / thời gian | |
| Đường dây điện áp | Đo dưới AC100V (không thể sử dụng chức năng đo điện áp mặt đất để đo điện thương mại) |
| Giao diện USB | Với giao diện USB, phần mềm giám sát, dữ liệu lưu trữ có thể được tải lên máy tính để lưu và in. |
| Cáp thông tin liên lạc | Cáp giao tiếp USB 1 cái, chiều dài: 1,5m |
| Lưu trữ dữ liệu | 500 bộ dữ liệu."MEM" là chỉ báo bộ nhớ, ký hiệu "FULL" cho biết bộ nhớ đã đầy. |
| Truy vấn dữ liệu | Biểu tượng "MR" xuất hiện |
| Màn hình tràn | Chức năng chống tràn trên phạm vi: Xuất hiện ký hiệu "OL". |
| Kiểm tra giao thoa | Tự động nhận dạng các tín hiệu nhiễu.Biểu tượng "NOISE" cho biết khi điện áp nhiễu cao hơn 5V. |
| Kiểm tra mặt đất phụ trợ | Với chức năng kiểm tra trở kháng nối đất phụ, 0,00KΩ ~ 30kΩ (Rh max = 3kΩ + 100R <50kΩ, Rs max = 3kΩ + 100R <50kΩ) |
| Chức năng báo động | Đưa ra cảnh báo khi giá trị đo được vượt quá giá trị cài đặt cảnh báo |
| Điện áp pin | Thời gian thực hiển thị năng lượng pin, nhắc nhở sạc kịp thời khi điện áp pin yếu. |
| Tự động tắt máy | Biểu tượng “APO” xuất hiện, tự động tắt sau 15 phút |
| Sự tiêu thụ năng lượng | Chế độ chờ: 40mA (tắt đèn nền) |
| Bật đèn nền: khoảng 43mA | |
| Làm việc: 75mA (đèn nền tắt) | |
| Cân nặng | Dụng cụ: 2,45 kg (bao gồm cả pin) |
| Kiểm tra chì: 1,3 kg | |
| Thanh nối đất phụ trợ: 0,85 kg (4 cái) | |
| Nhiệt độ và độ ẩm làm việc | -10 ℃ ～ 40 ℃, thấp hơn 80% rh |
| Nhiệt độ và độ ẩm bảo quản | -20 ℃ ～ 60 ℃, thấp hơn 70% rh |
| Bảo vệ quá tải | Đo trở kháng mặt đất: AC 280V / 3 giây giữa cổng HE và S-ES |
| Kiểm tra cách ly | 20MΩ trên (500V giữa mạch và vỏ) |
| Chịu được điện áp | AC 3700V / rms (giữa mạch và vỏ) |
| EMC | IEC61326 |
| Sự an toàn |
IEC61010-1 (CAT Ⅲ 300V, CAT IV 150V, mức ô nhiễm 2) IEC61010-031 IEC61557-1 (trở kháng đất) IEC61557-5 (điện trở suất của đất) JJG 366-2004 |
Đo phạm vi và độ chính xác
| Chức năng kiểm tra | Phạm vi | Sự chính xác | Nghị quyết |
| Phương pháp dây 2/3/4 để đo điện trở đất | 0,00Ω ～ 29,99Ω | ± 2% rdg ± 5dgt (lưu ý 1) | 0,01Ω |
| 30,0Ω ～ 299,9Ω | ± 2% rdg ± 3dgt | 0,1Ω | |
| 300Ω ～ 2999Ω | ± 2% rdg ± 3dgt | 1Ω | |
| 3,00kΩ ～ 30,00kΩ | ± 2% rdg ± 3dgt | 10Ω | |
| Điện trở DC | 0,0Ω ～ 299,9Ω | ± 2% rdg ± 3dgt | 0,1Ω |
| 300Ω ～ 2999Ω | ± 2% rdg ± 3dgt | 1Ω | |
| 3,00kΩ ～ 30,00kΩ | ± 2% rdg ± 3dgt | 10Ω | |
| Phương pháp lựa chọn để đo điện trở nối đất | 0,00Ω ～ 29,99Ω | ± 2% rdg ± 5dgt (lưu ý 1) | 0,01Ω |
| 30,0Ω ～ 299,9Ω | ± 2% rdg ± 3dgt | 0,1Ω | |
| 300Ω ～ 3000Ω | ± 2% rdg ± 3dgt | 1Ω | |
| Phương pháp kẹp đôi để đo điện trở nối đất | 0,01Ω ～ 0,99Ω | ± 10% rdg ± 10dgt | 0,01Ω |
| 1,0Ω ～ 9,9Ω | 0,1Ω | ||
| 10Ω ～ 100Ω | 1Ω | ||
| Điện trở suất của đất (ρ) | 0,00Ωm ～ 99,99Ωm | ρ = 2πaR (lưu ý 2) | 0,01Ωm |
| 100.0Ωm ～ 999.9Ωm | 0,1Ωm | ||
| 1000Ωm ～ 9999Ωm | 1Ωm | ||
| 10,00kΩm ～ 99,99kΩm | 10Ωm | ||
| 100.0kΩm ～ 999.9kΩm | 100Ωm | ||
| 1000kΩm ～ 9999kΩm | 1kΩm | ||
| Điện áp đất | AC 0,00 ～ 100,0V | ± 2% rdg ± 3dgt | 0,01V |
| Dòng điện xoay chiều | AC 0,0mA ～ 1000A | ± 2% rdg ± 3dgt | 0,1mA |
Lưu ý 1:Điều kiện tham khảo: độ chính xác với Rh Rs <100Ω
Điều kiện làm việc: Rh max ＝ 3kΩ + 100R ＜ 50kΩ, Rs max ＝ 3kΩ + 100R ＜ 50kΩ
Lưu ý 2:Nó phụ thuộc vào độ chính xác của phép đo R.
π = 3,14, a: 1 m ~ 100m
Máy đo điện trở nối đất với kẹp đôi GRT-300 là một công cụ ổn định và đáng tin cậy để đo điện trở nối đất, điện trở suất của đất, điện trở DC, điện áp đất và dòng điện xoay chiều.
