| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015 |
| Số mô hình: | HIT-15 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Trường hợp vận chuyển + thùng carton |
| Thời gian giao hàng: | 5-10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Máy đo điện trở cách điện, Máy đo Megohm | Tối đa kiểm tra điện áp: | 15kv |
|---|---|---|---|
| Phạm vi kháng cách điện: | 0,01MΩ-50TΩ | Dải điện áp DC: | 0-1000V |
| Dải điện áp AC: | 0-750V | Đo lường DAR và PI: | Có sẵn |
| Điểm nổi bật: | Thiết bị kiểm tra điện trở cách điện 15kV,Thiết bị kiểm tra điện trở cách điện 50Hz,Thiết bị kiểm tra điện trở cách điện Megohmmeter chịu thời tiết |
||

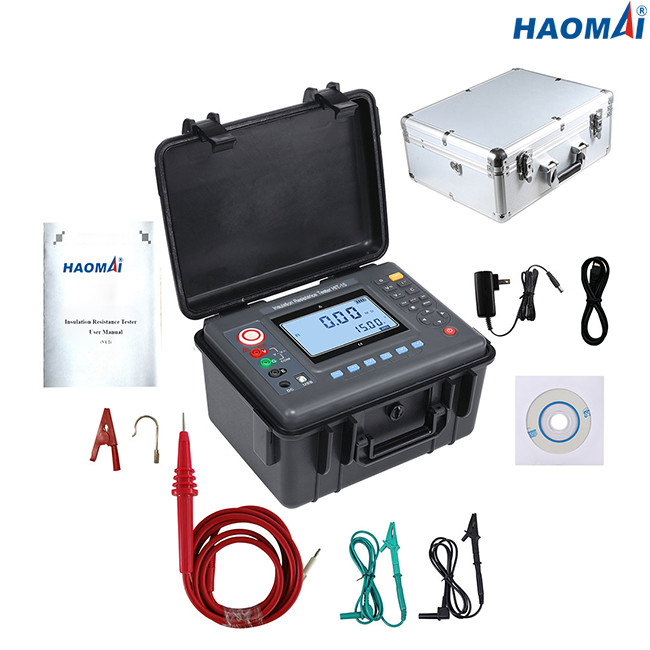

Máy đo điện trở cách điện 15kV DC
Mô hình: HIT-15
Thử nghiệm Điện trở cách điện là một thử nghiệm định lượng, cho biết mức độ hiệu quả của khả năng cách điện của sản phẩm.Các ứng dụng chính bao gồm cáp, máy biến áp, động cơ / máy phát điện, bộ ngắt mạch và ống lót.
HIT-15 được thiết kế để thực hiện các thử nghiệm điện trở cách điện lên đến 15 kV với
Điện trở tối đa 50 TΩ.HIT-15 cung cấp phép đo DAR (Tỷ lệ hấp thụ điện môi) và PI (Chỉ số phân cực).
HIT-15 có khả năng đo điện dung của đối tượng thử nghiệm từ 10uf đến 100nf.
Pin Li-ion có thể sạc lại 12V được sử dụng cho HIT-15, cung cấp khả năng sạc nhanh từ nguồn AC nếu pin bị chai.
HIT-15 có đầy đủ các chế độ kiểm tra cũng như bộ nhớ trên bo mạch và khả năng tải dữ liệu xuống máy tính xách tay.
Vỏ chống chịu thời tiết IP54 được thiết kế để hoạt động ngoài trời.Thiết bị HIT-15 đủ chắc chắn để bảo vệ máy thử và loại bỏ sự xâm nhập của hơi ẩm và bụi.
Những đặc điểm chính
1) Điện trở cách điện lên đến 50 TΩ @ 15 kV
2) Điện áp định mức: 500V, 1kV, 2,5kV, 5kV, 10kV, 15kV
3) Dải điện áp AC: 0-750V
4) Dải điện áp DC: 0-1000V
5) Đo điện dung của đối tượng thử nghiệm
6) Các phép đo DAR (Tỷ lệ hấp thụ điện môi) và PI (Chỉ số phân cực)
7) Ngõ ra dòng ngắn mạch 6mA dòng cao
8) Màn hình LCD lớn có đèn nền
9) Bộ nhớ nâng cao và nhớ lại trên màn hình
10) Tải xuống kết quả trên bo mạch qua giao diện USB
11) Vỏ chống chịu thời tiết IP54
12) An toàn được đánh giá ở CAT Ⅲ 300V
Thông số kỹ thuật
| Hàm số | thử nghiệm điện trở cách điện, thử nghiệm điện áp |
| Điều kiện cơ bản | 23 ° C ± 5 ° C, dưới 75% RH |
| Điện áp định mức (V) | 500V, 1kV, 2,5kV, 5kV, 10kV, 15kV |
| Điện áp thử nghiệm (V) | điện áp định mức x (1 ± 10%) |
| Phạm vi kháng cách điện | 0,01MΩ ~ 50TΩ |
| Độ phân giải điện trở cách điện | 0,01MΩ |
| Dải điện áp DC | 0 ~ 1000V |
| Độ phân giải điện áp DC | 0,1V |
| Dải điện áp AC | 0 ~ 750V |
| Độ phân giải điện áp AC | 0,1V |
| Dòng ngắn mạch đầu ra | ≥6mA |
| Đo tỷ lệ hấp thụ điện môi và chỉ số phân cực | có sẵn |
| Nguồn cấp | Pin sạc 12V |
| Đèn nền | đèn nền màn hình màu xám có thể điều khiển được, thích hợp để sử dụng ở những nơi thiếu sáng |
| Chế độ hiển thị | Màn hình LCD lớn 4 bit, đèn nền màu xám |
| Kích thước màn hình LCD | 108 × 65mm |
| Kích thước dụng cụ | 277,2 × 227,5 × 153mm (LxWxH) |
| Giao diện USB | để giám sát phần mềm và truyền dữ liệu.Dữ liệu đã lưu có thể được tải lên máy tính để lưu và in. |
| Đường dây liên lạc | Đường giao tiếp USB 1pc |
| Đường kiểm tra | điện áp cao Rob màu đỏ 3 mét, đường kiểm tra điện áp cao màu đen 1,5 mét, màu xanh lá cây 1,5 mét |
| Lưu trữ dữ liệu | 500 nhóm.Biểu tượng "ĐẦY ĐỦ" cho biết rằng bộ nhớ đã đầy. |
| Xem dữ liệu | chức năng xem dữ liệu: hiển thị biểu tượng "MR" |
| Màn hình tràn | chức năng tràn (vượt quá phạm vi đo): Hiển thị biểu tượng “OL” |
| Chức năng báo động | khi giá trị đo vượt quá giá trị cài đặt, một lời nhắc cảnh báo sẽ được đưa ra |
| Sự tiêu thụ năng lượng | chế độ chờ: max.30mA (đèn nền tắt) |
| bật đèn nền: tối đa 42mA | |
| đo lường.tối đa 300mA (đèn nền tắt) | |
| Trọng lượng dụng cụ | 2,75kg (bao gồm cả pin) |
| Điện áp pin | khi điện áp pin yếu, biểu tượng pin yếu sẽ hiển thị. |
| Tự động tắt | tự động tắt máy sau 15 phút khởi động |
| Kiểm tra cách ly | ≥50MΩ (giữa dây đo và vỏ) |
| Chịu được điện áp | AC3kV / 50Hz, 1 phút |
| Nhiệt độ làm việc và độ ẩm | -10 ℃ ~ + 50 ℃ ＜ 85% RH |
| Nhiệt độ lưu trữ và độ ẩm | -15 ℃ ~ + 55 ℃ ＜ 90% RH |
| Sự an toàn | IEC61010-1, IEC1010-2-31, IEC61557-1,5, IEC60529 (IP54) cấp độ ô nhiễm II, CAT Ⅲ 300V |
Phạm vi đo điện trở cách điện và độ chính xác
| Chức năng đo lường | Điện áp đầu ra | Dải đo | Sự chính xác | Nghị quyết |
| Vật liệu chống điện |
500V (± 10%)
|
0 MΩ ～ 2MΩ | ± 5% rdg ± 5dgt | 0,001MΩ |
| 2 MΩ ～ 20MΩ | ± 5% rdg ± 5dgt | 0,01MΩ | ||
| 20 MΩ ～ 200MΩ | ± 5% rdg ± 5dgt | 0,1MΩ | ||
| 200 MΩ ～ 2000MΩ | ± 5% rdg ± 5dgt | 1MΩ | ||
| 2GΩ ～ 20GΩ | ± 5% rdg ± 5dgt | 0,01GΩ | ||
| 20GΩ ～ 200GΩ | ± 10% rdg ± 5dgt | 0,1GΩ | ||
| 200GΩ ～ 2000GΩ | ± 20% rdg ± 5dgt | 1GΩ | ||
| 1kV (± 10%) | 0 MΩ ～ 5MΩ | ± 5% rdg ± 5dgt | 0,001MΩ | |
| 5 MΩ ～ 50MΩ | ± 5% rdg ± 5dgt | 0,01MΩ | ||
| 50 MΩ ～ 500MΩ | ± 5% rdg ± 5dgt | 0,1MΩ | ||
| 500 MΩ ～ 5000MΩ | ± 5% rdg ± 5dgt | 1MΩ | ||
| 5GΩ ～ 50GΩ | ± 10% rdg ± 5dgt | 0,01GΩ | ||
| 50GΩ ～ 500GΩ | ± 15% rdg ± 5dgt | 0,1GΩ | ||
| 500GΩ ～ 5000GΩ | ± 20% rdg ± 5dgt | 1GΩ | ||
| 2,5kV (± 10%) | 0 MΩ ～ 10MΩ | ± 5% rdg ± 5dgt | 0,01MΩ | |
| 10 MΩ ～ 100MΩ | ± 5% rdg ± 5dgt | 0,1MΩ | ||
| 100 MΩ ～ 1000MΩ | ± 5% rdg ± 5dgt | 1MΩ | ||
| 1 GΩ ～ 10GΩ | ± 5% rdg ± 5dgt | 0,01GΩ | ||
| 10 GΩ ～ 100GΩ | ± 10% rdg ± 5dgt | 0,1GΩ | ||
| 100 GΩ ～ 1000GΩ | ± 15% rdg ± 5dgt | 1GΩ | ||
| 1 TΩ ～ 10TΩ | ± 20% rdg ± 10dgt | 0,01TΩ | ||
| 5 kV (± 10%) | 0 MΩ ～ 20MΩ | ± 5% rdg ± 5dgt | 0,01MΩ | |
| 20 MΩ ～ 200MΩ | ± 5% rdg ± 5dgt | 0,1MΩ | ||
| 200 MΩ ～ 2000MΩ | ± 5% rdg ± 5dgt | 1MΩ | ||
| 2 GΩ ～ 20GΩ | ± 5% rdg ± 5dgt | 0,01GΩ | ||
| 20 GΩ ～ 200GΩ | ± 10% rdg ± 5dgt | 0,1GΩ | ||
| 200 GΩ ～ 2000GΩ | ± 15% rdg ± 5dgt | 1GΩ | ||
| 2 TΩ ～ 10TΩ | ± 25% rdg ± 10dgt | 0,01TΩ | ||
| 10KV (± 10%) | 0 MΩ ～ 50MΩ | ± 5% rdg ± 5dgt | 0,01MΩ | |
| 50 MΩ ～ 500MΩ | ± 5% rdg ± 5dgt | 0,1MΩ | ||
| 500 MΩ ～ 5000MΩ | ± 5% rdg ± 5dgt | 1MΩ | ||
| 5 GΩ ～ 50GΩ | ± 5% rdg ± 5dgt | 0,01GΩ | ||
| 50 GΩ ～ 500GΩ | ± 10% rdg ± 5dgt | 0,1GΩ | ||
| 500 GΩ ～ 5000GΩ | ± 20% rdg ± 5dgt | 1GΩ | ||
| 5TΩ ～ 35TΩ | ± 35% rdg ± 10dgt | 0,01TΩ | ||
| 15kV (± 10%) | 0 MΩ ～ 60MΩ | ± 5% rdg ± 5dgt | 0,01MΩ | |
| 60 MΩ ～ 600MΩ | ± 5% rdg ± 5dgt | 0,1MΩ | ||
| 600 MΩ ～ 6000MΩ | ± 5% rdg ± 5dgt | 1MΩ | ||
| 6 GΩ ～ 60GΩ | ± 5% rdg ± 5dgt | 0,01GΩ | ||
| 60 GΩ ～ 600GΩ | ± 10% rdg ± 5dgt | 0,1GΩ | ||
| 600 GΩ ～ 6000GΩ | ± 20% rdg ± 5dgt | 1GΩ | ||
| 6 TΩ ～ 50TΩ | ± 35% rdg ± 10dgt | 0,01TΩ |
Phạm vi đo điện dung & độ chính xác
| Chức năng đo lường | Dải đo | sự chính xác | nghị quyết |
| Điện dung | 10uf-50uf | ± 15% rdg ± 5dgt | 0,01uf |
| 1uf-10uf | ± 15% rdg ± 5dgt | 0,1uf | |
| 100nf-10nf | ± 15% rdg ± 5dgt | 0,01nf | |
| 10nf-100nf | ± 15% rdg ± 5dgt | 0,01nf |
Máy đo điện trở cách điện 15kV DC HIT-15 là công cụ mạnh mẽ để đo điện trở cách điện của cáp, máy biến áp, động cơ / máy phát điện, bộ ngắt mạch và ống lót, v.v.
