| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015 |
| Số mô hình: | HIT-5 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiation |
| chi tiết đóng gói: | Trường hợp vận chuyển + thùng carton |
| Thời gian giao hàng: | 5-10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Máy đo điện trở cách điện HV, Máy đo Megohm | Max. Tối đa Voltage Vôn: | 5 kV |
|---|---|---|---|
| Phạm vi kháng cách điện: | 0,01MΩ-10TΩ | Dải điện áp DC: | 0-1000V |
| Dải điện áp AC: | 0-750V | Đo lường DAR và PI: | Có sẵn |
| Điểm nổi bật: | Thiết bị kiểm tra điện trở cách điện 5kV,Thiết bị kiểm tra điện trở cách điện 65mm,Thiết bị kiểm tra điện trở cách điện LCD HV |
||

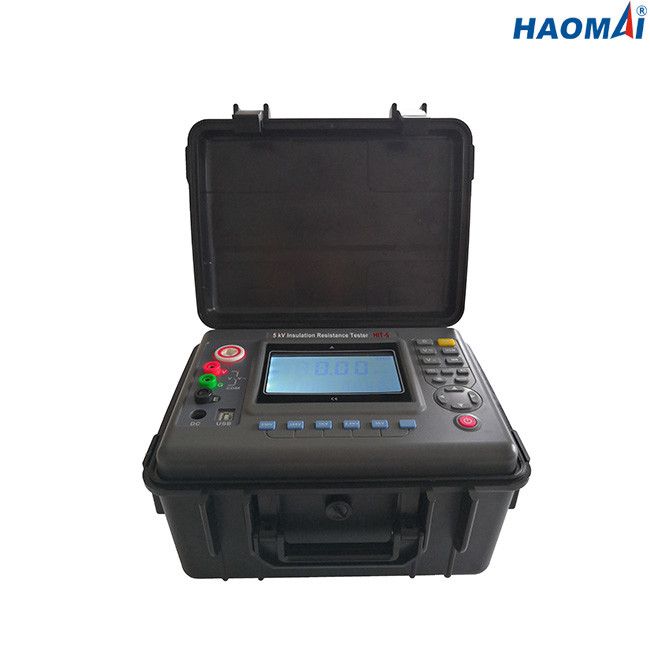

Máy đo điện trở cách điện 5kV
Mô hình: HIT-5
Máy đo điện trở cách điện (còn được gọi là Máy đo điện trở cách điện cao thế DC) được sử dụng để đo điện trở của các vật liệu cách điện khác nhau và điện trở cách điện của máy biến áp, động cơ, cáp và thiết bị điện.
Thông số kỹ thuật
| Hàm số | thử nghiệm điện trở cách điện, thử nghiệm điện áp, thử nghiệm dòng điện, thử nghiệm điện dung |
| Điều kiện cơ bản | 23 ° C ± 5 ° C, dưới 75% RH |
| Điện áp định mức (V) | 100V, 250V, 500V, 1kV, 2,5kV, 5kV |
| Điện áp thử nghiệm (V) | điện áp định mức x (1 ± 10%) |
| Phạm vi kháng cách điện | 0,01MΩ ~ 10TΩ |
| Độ phân giải điện trở cách điện | 0,01MΩ |
| Dải điện áp DC | 0 ~ 1000V |
| Độ phân giải điện áp DC | 0,1V |
| Dải điện áp AC | 0 ~ 750V |
| Độ phân giải điện áp AC | 0,1V |
| Dòng ngắn mạch đầu ra | ≥6mA |
| Đo tỷ lệ hấp thụ điện môi (DAR) và chỉ số phân cực (PI) | có sẵn |
| Nguồn cấp | Pin sạc 12V |
| Đèn nền | đèn nền màn hình màu xám có thể điều khiển được, thích hợp để sử dụng ở những nơi thiếu sáng |
| Chế độ hiển thị | Màn hình LCD lớn 4 bit, đèn nền màu xám |
| Kích thước màn hình LCD | 108 × 65mm |
| Kích thước dụng cụ | 277,2 × 227,5 × 153mm (LxWxH) |
| Giao diện USB | để giám sát phần mềm và truyền dữ liệu.Dữ liệu đã lưu có thể được tải lên máy tính để lưu và in. |
| Đường dây liên lạc | Đường giao tiếp USB 1PC |
| Đường kiểm tra | điện áp cao Rob màu đỏ 3 mét, đường kiểm tra điện áp cao màu đen 1,5 mét, màu xanh lá cây 1,5 mét |
| Lưu trữ dữ liệu | 500 nhóm.Biểu tượng "ĐẦY ĐỦ" cho biết rằng bộ nhớ đã đầy. |
| Xem dữ liệu | chức năng xem dữ liệu: hiển thị biểu tượng "MR" |
| Màn hình tràn | chức năng tràn (vượt quá phạm vi đo): Hiển thị biểu tượng “OL” |
| Chức năng báo động | khi giá trị đo vượt quá giá trị cài đặt, một lời nhắc cảnh báo sẽ được đưa ra |
| Sự tiêu thụ năng lượng | chế độ chờ: max.30mA (đèn nền tắt) |
| bật đèn nền: tối đa 42mA | |
| đo lường.tối đa 300mA (đèn nền tắt) | |
| Trọng lượng dụng cụ | 2,72kg (bao gồm cả pin) |
| Điện áp pin | khi điện áp pin yếu, biểu tượng pin yếu sẽ hiển thị. |
| Tự động tắt | tự động tắt máy sau 15 phút khởi động |
| Kiểm tra cách ly | ≥50MΩ (giữa dây đo và vỏ) |
| Chịu được điện áp | AC3kV / 50Hz, 1 phút |
| Nhiệt độ làm việc và độ ẩm | -10 ℃ ~ + 50 ℃ ＜ 85% RH |
| Nhiệt độ lưu trữ và độ ẩm | -15 ℃ ~ + 55 ℃ ＜ 90% RH |
| Sự an toàn | IEC61010-1, IEC1010-2-31, IEC61557-1,5, IEC60529 (IP54) cấp ô nhiễm 2, CAT Ⅲ 300V |
Phạm vi đo và độ chính xác
| Chức năng đo lường | Điện áp đầu ra | Dải đo | Sự chính xác | Nghị quyết |
| Vật liệu chống điện | 100V (± 10%) | 0MΩ ～ 0,5MΩ | ± 5% rdg ± 5dgt | 0,001MΩ |
| 0,5MΩ ～ 5MΩ | ± 5% rdg ± 5dgt | 0,01MΩ | ||
| 5MΩ ～ 50MΩ | ± 5% rdg ± 5dgt | 0,1MΩ | ||
| 50MΩ ～ 500MΩ | ± 5% rdg ± 5dgt | 1MΩ | ||
| 0,5GΩ ～ 5GΩ | ± 5% rdg ± 5dgt | 0,01GΩ | ||
| 5GΩ ～ 50GΩ | ± 10% rdg ± 5dgt | 0,1GΩ | ||
| 50GΩ ～ 500GΩ | ± 20% rdg ± 5dgt | 1GΩ | ||
| 250V (± 10%) | 0 MΩ ～ 1MΩ | ± 5% rdg ± 5dgt | 0,001MΩ | |
| 1 MΩ ～ 10MΩ | ± 5% rdg ± 5dgt | 0,01MΩ | ||
| 10 MΩ ～ 100MΩ | ± 5% rdg ± 5dgt | 0,1MΩ | ||
| 100MΩ ～ 1000MΩ | ± 5% rdg ± 5dgt | 1MΩ | ||
| 1GΩ ～ 10GΩ | ± 5% rdg ± 5dgt | 0,01GΩ | ||
| 10GΩ ～ 100GΩ | ± 10% rdg ± 5dgt | 0,1GΩ | ||
| 100GΩ ～ 1000GΩ | ± 20% rdg ± 5dgt | 1GΩ | ||
|
500V (± 10%)
|
0 MΩ ～ 2MΩ | ± 5% rdg ± 5dgt | 0,001MΩ | |
| 2 MΩ ～ 20MΩ | ± 5% rdg ± 5dgt | 0,01MΩ | ||
| 20 MΩ ～ 200MΩ | ± 5% rdg ± 5dgt | 0,1MΩ | ||
| 200 MΩ ～ 2000MΩ | ± 5% rdg ± 5dgt | 1MΩ | ||
| 2GΩ ～ 20GΩ | ± 5% rdg ± 5dgt | 0,01GΩ | ||
| 20GΩ ～ 200GΩ | ± 10% rdg ± 5dgt | 0,1GΩ | ||
| 200GΩ ～ 2000GΩ | ± 20% rdg ± 5dgt | 1GΩ | ||
| 1kV (± 10%) | 0 MΩ ～ 5MΩ | ± 5% rdg ± 5dgt | 0,001MΩ | |
| 5 MΩ ～ 50MΩ | ± 5% rdg ± 5dgt | 0,01MΩ | ||
| 50 MΩ ～ 500MΩ | ± 5% rdg ± 5dgt | 0,1MΩ | ||
| 500 MΩ ～ 5000MΩ | ± 5% rdg ± 5dgt | 1MΩ | ||
| 5GΩ ～ 50GΩ | ± 10% rdg ± 5dgt | 0,01GΩ | ||
| 50GΩ ～ 500GΩ | ± 15% rdg ± 5dgt | 0,1GΩ | ||
| 500GΩ ～ 5000GΩ | ± 20% rdg ± 5dgt | 1GΩ | ||
| 2,5kV (± 10%) | 0 MΩ ～ 10MΩ | ± 5% rdg ± 5dgt | 0,01MΩ | |
| 10 MΩ ～ 100MΩ | ± 5% rdg ± 5dgt | 0,1MΩ | ||
| 100 MΩ ～ 1000MΩ | ± 5% rdg ± 5dgt | 1MΩ | ||
| 1 GΩ ～ 10GΩ | ± 5% rdg ± 5dgt | 0,01GΩ | ||
| 10 GΩ ～ 100GΩ | ± 10% rdg ± 5dgt | 0,1GΩ | ||
| 100 GΩ ～ 1000GΩ | ± 15% rdg ± 5dgt | 1GΩ | ||
| 1 TΩ ～ 10TΩ | ± 20% rdg ± 10dgt | 0,01TΩ | ||
| 5 kV (± 10%) | 0 MΩ ～ 20MΩ | ± 5% rdg ± 5dgt | 0,01MΩ | |
| 20 MΩ ～ 200MΩ | ± 5% rdg ± 5dgt | 0,1MΩ | ||
| 200 MΩ ～ 2000MΩ | ± 5% rdg ± 5dgt | 1MΩ | ||
| 2 GΩ ～ 20GΩ | ± 5% rdg ± 5dgt | 0,01GΩ | ||
| 20 GΩ ～ 200GΩ | ± 10% rdg ± 5dgt | 0,1GΩ | ||
| 200 GΩ ～ 2000GΩ | ± 15% rdg ± 5dgt | 1GΩ | ||
| 2 TΩ ～ 10TΩ | ± 25% rdg ± 10dgt | 0,01TΩ |
Dải điện áp & độ chính xác
| Chức năng kiểm tra | Dải đo | Sự chính xác | Nghị quyết |
| Điện áp DC | DC 0.0V ~ 1000V | ± 1,5% rdg ± 3dgt | 0,1V |
| Điện xoay chiều | AC 0.0V ~ 750V | ± 1,5% rdg ± 3dgt | 0,1V |
Phạm vi & Độ chính xác hiện tại
| Chức năng đo lường | Dải đo | Sự chính xác | Nghị quyết |
|
Dòng điện một chiều
|
1mA-6mA | ± 10% rdg ± 5dgt | 0,01mA |
| 100uA-1000uA | ± 10% rdg ± 5dgt | 1uA | |
| 10uA-100uA | ± 10% rdg ± 5dgt | 0,1uA | |
| 1uA-10uA | ± 10% rdg ± 5dgt | 0,01uA | |
| 100nA-1000nA | ± 10% rdg ± 5dgt | 1nA | |
| 10nA-100nA | ± 20% rdg ± 5dgt | 0,1nA | |
| 1nA-10nA | ± 20% rdg ± 5dgt | 0,01nA | |
| 100pA-1000pA | ± 30% rdg ± 5dgt | 1pA |
Phạm vi điện dung & độ chính xác
| Chức năng đo lường | Dải đo | Sự chính xác | Nghị quyết |
| điện dung | 10uf-50uf | ± 15% rdg ± 5dgt | 0,01uf |
| 1uf-10uf | ± 15% rdg ± 5dgt | 0,1uf | |
| 100nf-10nf | ± 15% rdg ± 5dgt | 0,01nf | |
| 10nf-100nf | ± 15% rdg ± 5dgt | 0,01nf |
