Bộ thử nghiệm máy biến áp 12kV IEC60247 Hệ số cách điện siêu di động

Bộ thử nghiệm hệ số công suất cách điện 12kV

Mô hình: TDC3100

Đặc tính cách điện thay đổi theo thời gian và cần phải kiểm tra chính xác các thông số chính để xác định mức độ hư hỏng tương đối của cách điện.Do đó, Bộ kiểm tra hệ số tản nhiệt và điện dung / công suất được sử dụng.

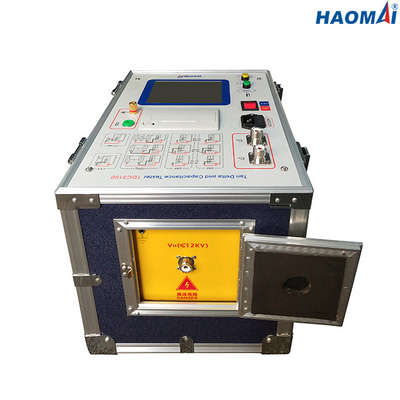

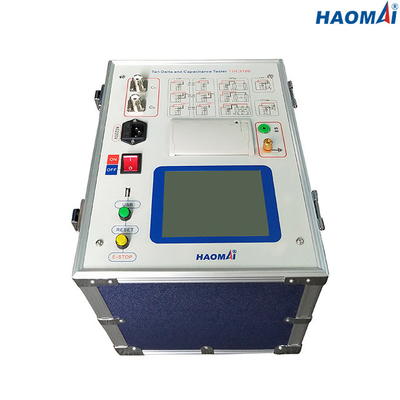

TDC3100 là Bộ kiểm tra hệ số công suất cách điện tích hợp hoàn chỉnh với cầu đo nguồn điện xoay chiều 12kV tích hợp sẵn và tụ điện chuẩn tham chiếu.Nó rất đơn giản để sử dụng và dễ dàng vận hành bộ kiểm tra thông qua màn hình cảm ứng.Các kết nối dây điện rất đơn giản và có thể được vận hành bởi những người thiếu kinh nghiệm.

Bộ kiểm tra hệ số công suất cách điện TDC3100 có trọng lượng nhẹ và di động, được một người mang đi thử nghiệm.

Thiết bị TDC3100 có các biện pháp bảo vệ an toàn được tích hợp sẵn để xử lý mọi sai lầm trong vận hành hoặc không cố ý có thể xảy ra.

Những đặc điểm chính

1) Tiêu chuẩn thử nghiệm: IEC60247

2) Chế độ kiểm tra có thể lựa chọn: UST, GST, GSTg

3) Phép đo hệ số công suất / hệ số tiêu tán (tan∂) cách điện 12 kV

4) Đo điện dung lên đến 60 nF ở 12 kV

5) Kiểm tra tỷ lệ CVT có sẵn (thích hợp cho CVT với cấp chính xác 1.0 hoặc 3.0)

6) Các mạch triệt nhiễu để thử nghiệm trong các điều kiện nhiễu hoặc nhiễu nghiêm trọng

7) Màn hình cảm ứng để vận hành dễ dàng và nhanh chóng

8) Máy in nhiệt tích hợp để in kết quả kiểm tra trực tiếp

Thông số kỹ thuật

● Tiêu chuẩn thử nghiệm: IEC60247

● Đầu ra HV bên trong: 0,5 ~ 12kV

Độ chính xác đầu ra: ± (đọc × 1%)

Độ phân giải: 100V

Dòng ra tối đa: 200mA

Công suất: 2000VA

● Nguồn điện tự kích thích: AC 0 ~ 50V / 15A

● Đo lường Hệ số phân tán (tgδ)

Phạm vi đo: không giới hạn

Độ chính xác: ± (đọc × 1% + 0,040%)

Độ phân giải: 0,001%

● Đo điện dung (Cx)

Dải đo: 15pF <Cx <300nF

Cx <60nF @ 12kV

Cx <150nF @ 5kV

Cx <300nF @ 1kV

Cx <300nF cho thử nghiệm CVT

Độ chính xác: ± (đọc × 1% + 1.00pF)

Độ phân giải: 0,001pF (4 kỹ thuật số hợp lệ)

● Kiểm tra tỷ lệ CVT (phù hợp với CVT với cấp chính xác 1.0 hoặc 3.0)

Phạm vi đo: 10 ~ 10000

Độ chính xác: 1%

● Tần suất

Tần số đơn: 50Hz hoặc 60Hz

Tần số thay đổi: 45Hz / 55Hz, 47.5Hz / 52.5Hz, 55Hz / 65Hz, 57.5Hz / 62.5Hz

● Máy in nhiệt tích hợp để in kết quả thử nghiệm

● Giao diện USB cho bộ nhớ tải xuống kết quả thử nghiệm

● Lưu trữ dữ liệu: 200 kết quả thử nghiệm có thể được lưu trữ vào máy thử nghiệm

● Nguồn điện: tùy chỉnh (AC 220V / 230V / 120V / 127V ± 10%, 1 pha), 50Hz / 60Hz

● Điều kiện môi trường

Nhiệt độ bảo quản: -20 ℃ ~ 60 ℃

Nhiệt độ hoạt động: -10 ℃ ~ 50 ℃

Độ ẩm: <90%

● Khác

Kích thước của máy chủ: 350x270mx270mm (13,78x10,62x10,63 in.)

Trọng lượng của vật chủ: 22,8kg (50,27 lb)

● Chứng chỉ An toàn và EMC

An toàn: được thiết kế phù hợp với IEC61010-1

EMC: công nghiệp nhẹ IEC 61326

Bộ kiểm tra hệ số công suất cách điện TDC3100 được thiết kế để đo hệ số công suất / tiêu tán và điện dung trong môi trường nhiễu điện từ nặng như trong nhà máy điện và trạm biến áp.
