Bộ kiểm tra trở kháng ngắn mạch nguồn biến áp đa chế độ 5V-400V

Máy biến ápTrở kháng ngắn mạchKiểm thử

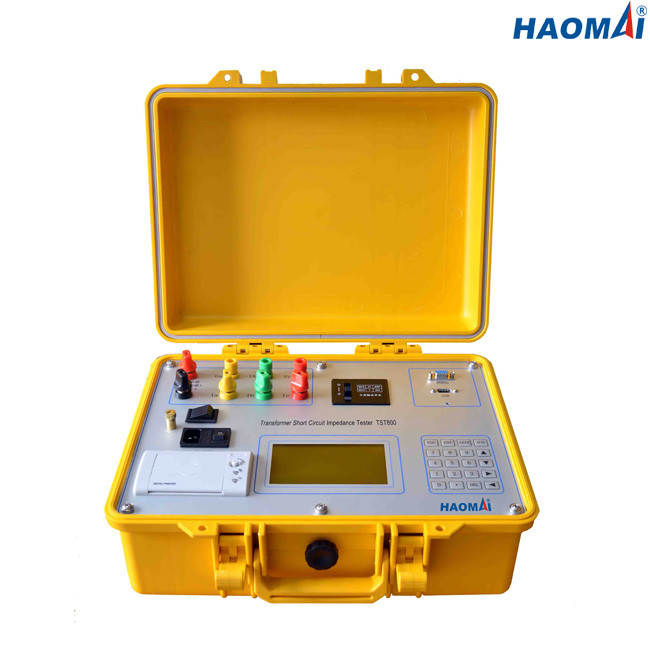

Mô hình: TST800

Biến dạng cơ học trên cuộn dây của máy biến áp có thể xảy ra trong quá trình vận chuyển, lắp đặt hoặc các sự kiện dòng điện cao đang vận hành.Những thay đổi như vậy có thể được phát hiện bằng cách so sánh các giá trị đo trở kháng ngắn mạch trước và sau khi đo.

Máy đo trở kháng ngắn mạch máy biến áp TST800 được sử dụng để đo trở kháng ngắn mạch và các thông số liên quan khác của máy biến áp lực theo tiêu chuẩn IEC60076-5-2006.

Những đặc điểm chính

1) Có thể đo trở kháng ngắn mạch của máy biến áp mà không cần bộ điều chỉnh điện áp bên ngoài

2) Hữu ích trong việc phát hiện và chẩn đoán biến dạng cuộn dây

3) Có thể thực hiện thử nghiệm trở kháng ngắn mạch trong máy biến áp một pha hoặc ba pha

4) Có thể lựa chọn chế độ kiểm tra tự động hoặc thủ công

5) Có thể đo trở kháng và điện cảm thứ tự không

6) Có chức năng giới hạn dòng điện đầu ra cho bất kỳ thử nghiệm mẫu trở kháng nào.

7) Kết quả thử nghiệm có thể được lưu vào thiết bị hoặc in ra thông qua máy in nhiệt tích hợp, cũng có thể xuất qua cổng USB.

Thông số kỹ thuật

◇Phần đo lường

● Dải đo điện áp: 5 ~ 400V

Độ chính xác đo: 0,2%

● Dải đo hiện tại: 0,1 ~ 20A

Độ chính xác đo: 0,2%

● Đo trở kháng ngắn mạch: 0 ~ 100%

◇Chung

Nguồn cấp: tùy chỉnh (AC220V / 230V / 120V / 127V, 50Hz / 60Hz tùy chọn)

Kích thước: 405 x 330 x 172 mm (15,95 ”x 12,99” x 6,77 ”)

Cân nặng: 8kg (17,64 lb)

Điều kiện môi trường

Lĩnh vực ứng dụng: Thiết bị được thiết kế để sử dụng trong các trạm biến áp trung và cao thế và môi trường công nghiệp.

Nhiệt độ bảo quản: -20 ° C đến 70 ° C (-4 ° F đến + 158 ° F)

Nhiệt độ hoạt động: -20 ° C đến + 50 ° C (-4 ° F đến + 122 ° F)

Độ ẩm: <95% RH, không ngưng tụ

Chứng chỉ An toàn và EMC

An toàn: được thiết kế phù hợp với IEC61010-1, 2006/95 / EC

EMC: 2004/108 / EC

Máy đo trở kháng ngắn mạch máy biến áp TST800 là công cụ lý tưởng để đo trở kháng ngắn mạch của máy biến áp điện để chẩn đoán biến dạng cuộn dây.
