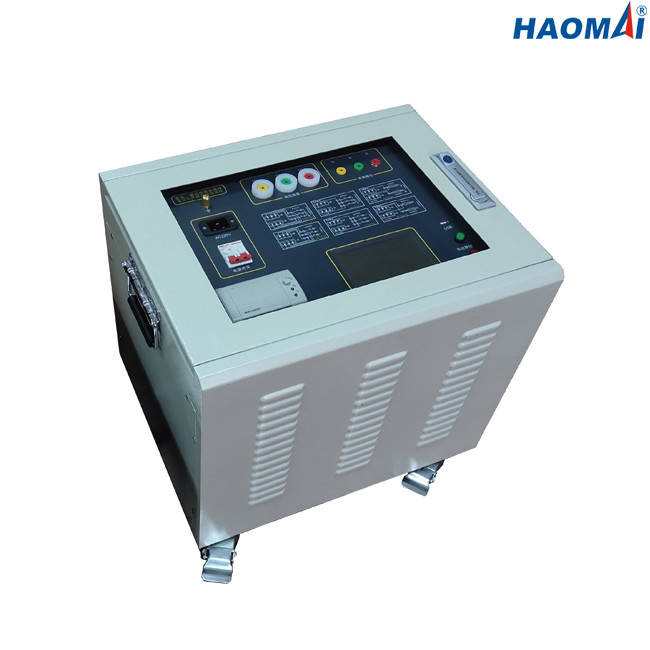

Thiết bị kiểm tra cáp HV đa năng 8A 55Hz với màn hình cảm ứng

Máy phân tích trở kháng đường truyền

Mô hình: HLT-300

Máy phân tích trở kháng đường truyền HLT-300 là một thiết bị có độ chính xác cao để kiểm tra các thông số đường dây tải điện cao áp khác nhau trong trạm điện, trạm biến áp hoặc phòng thí nghiệm.Thiết bị được tích hợp cấu trúc với mô-đun công suất chuyển đổi tần số tích hợp, có thể tạo ra công suất bằng cách điều chỉnh điện áp chuyển đổi tần số.Tần số có thể được thay đổi thành 45Hz hoặc 55Hz.Công nghệ lọc kỹ thuật số được áp dụng để tránh sự can thiệp của điện trường tần số nguồn tại chỗ, và giải quyết cơ bản vấn đề đo lường chính xác dưới sự can thiệp của điện trường mạnh.

Những đặc điểm chính

● Hoạt động độc lập bằng màn hình cảm ứng, không cần PC để hoạt động

● Khả năng chống điện áp siêu cảm ứng

● Áp dụng công nghệ chuyển đổi tần số để đo lường chính xác

● Có thể đo trực tiếp điện áp cảm ứng và dòng điện cảm ứng

● Có thể đo trở kháng, góc trở kháng, điện trở, điện kháng và độ tự cảm của đường truyền HV

● Có thể lưu kết quả kiểm tra trên bo mạch

● Có thể in kết quả kiểm tra trực tiếp thông qua máy in nhiệt tích hợp

● Kết nối dây đơn giản

Thông số kỹ thuật

1) Đầu ra

● Tối đađiện áp đầu ra: AC 300V

Độ chính xác điện áp đầu ra: 0,5%

● Tối đaĐiện áp hiện tại: 8A

Độ chính xác hiện tại đầu ra: 0,5%

● Tần số đầu ra: 45Hz, 55Hz

2) Đo điện dung

Dải đo: 0,01 ~ 30µF

Độ chính xác đo: ± 1% đọc ± 0,01µF (giá trị đo ≥1µF)

± 2% đọc ± 0,01µF (giá trị đo được <1µF)

Độ phân giải: 0,0001µF

3) Đo trở kháng

Dải đo: 0,1 ~ 400Ω

Độ chính xác đo: ± 1% đọc ± 0,01Ω (giá trị đo ≥1Ω)

± 2% đọc ± 0,01µF (giá trị đo được <1Ω)

Độ phân giải: 0,0001Ω

4) Góc trở kháng

Phạm vi đo: -180 ° ~ + 180 °

Độ chính xác đo: ± 0,2 ° (điện áp ≥1,0 ​​V)

± 0,3 ° (điện áp 0,2V ~ 1,0V)

Độ phân giải: 0,0001 °

5) Nguyên tắc chống nhiễu: phương pháp chuyển đổi tần số

6) Chống nhiễu hiện tại: 80A

7) Điện áp chống nhiễu: 30kV

8) Dung lượng lưu trữ: 200 kết quả thử nghiệm

9) Nguồn điện: AC 220V ± 10%, 50 / 60Hz

10) Kích thước: 530x 410x 510mm (20,87x16,14x20,08 inch)

11) Trọng lượng: 65kg (143,30 lbs)

12) Điều kiện môi trường

● Nhiệt độ bảo quản: -20 ° C đến 70 ° C (-4 ° F đến + 158 ° F)

● Nhiệt độ hoạt động: -20 ° C đến + 50 ° C (-4 ° F đến + 122 ° F)

● Độ ẩm: <85% RH, không ngưng tụ

13) Chứng chỉ An toàn và EMC

● An toàn: được thiết kế phù hợp với IEC61010-1, 2006/95 / EC

● EMC: 2004/108 / EC

Máy phân tích trở kháng đường truyền HLT-300 là bộ thử nghiệm mạnh mẽ để đo trở kháng, góc trở kháng, điện trở, điện kháng và điện cảm của đường truyền HV.
