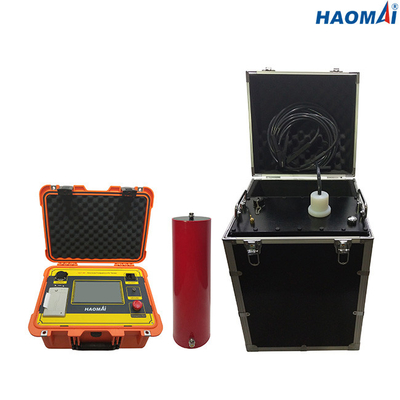

Thiết bị kiểm tra cáp HV cao áp 80kV 0,1Hz Siêu di động

Máy kiểm tra độ cao tần số rất thấp

Mô hình: VLF-80

VLF là viết tắt của tần số rất thấp.VLF Hipot Tester là một thiết bị điện áp cao đầu ra AC.VLF HV Tester cung cấp điện áp xoay chiều hình sin nhưng ở mức 0,1Hz-0,02Hz, so với đầu ra 50/60 Hz của bộ thử nghiệm AC thông thường.Nó vẫn là một điện áp xoay chiều có cực hình sin đổi chiều sau mỗi nửa chu kỳ.

VLF Hipot Tester được sử dụng để kiểm tra hiện trường các tải điện dung cao như cáp và máy móc quay (động cơ / máy phát điện).Tần số của nguồn xoay chiều càng thấp thì cường độ dòng điện và công suất cần thiết để đặt điện áp lên tải điện dung càng giảm.

Công dụng chính của VLF Hipot Tester là thử nghiệm các loại cáp điện được bảo vệ điện áp trung và cao thế.Nó đặc biệt có giá trị để kiểm tra cáp sau khi lắp đặt hoặc sửa chữa.Sử dụng VLF để gây ra các lỗi hư hỏng trong quá trình thử nghiệm, tìm ra lỗi, sửa chữa hoặc thay thế và để lại một dây cáp tốt hơn.

VLF Hipot Tester cũng rất hữu ích để thử nghiệm máy móc quay lớn (động cơ / máy phát điện), vì nó cung cấp một phương pháp di động và giá cả phải chăng của cuộn dây thử nghiệm hiện trường và được quy định bởi tiêu chuẩn IEEE 433-2009.

Những đặc điểm chính

● Tần số đầu ra: 0,1Hz, 0,05Hz, 0,02Hz

● Dữ liệu dòng điện, điện áp và dạng sóng được lấy mẫu trực tiếp từ phía điện áp cao, đảm bảo dữ liệu chính xác.

● Với chức năng bảo vệ quá áp.Khi đầu ra vượt quá giới hạn điện áp đã đặt, thiết bị sẽ dừng để bảo vệ và thời gian hoạt động nhỏ hơn 20ms.

● Với chức năng bảo vệ quá dòng để bảo vệ kép điện áp cao và thấp.Phía điện áp cao có thể được thiết lập theo giá trị bảo vệ dừng chính xác.Khi dòng điện phía hạ áp vượt quá dòng định mức, nó sẽ được dừng lại để bảo vệ, và thời gian hoạt động dưới 20ms.

● Điện trở bảo vệ đầu ra điện áp cao được thiết kế trong thân máy tăng áp, do đó không cần kết nối điện trở bảo vệ khác bên ngoài.

● Mạch điều khiển phản hồi âm vòng kín điện áp cao và thấp được sử dụng, vì vậy đầu ra không có hiệu ứng tăng điện dung.

● Kết quả thử nghiệm có thể được lưu vào trình thử nghiệm.

● Kết quả kiểm tra có thể được in qua máy in nhiệt tích hợp.

Thông số kỹ thuật

1) Điện áp định mức đầu ra: 80kV / 30mA (giá trị đỉnh)

2) Tần số đầu ra: 0,1Hz, 0,05Hz, 0,02Hz

3) Công suất tải:

0,1Hz, tối đa.1.1µF

0,05Hz, tối đa2,2µF

0,02Hz, tối đa5.5µF

4) Độ chính xác của phép đo: 3%

5) Lỗi giá trị đỉnh âm và dương điện áp: ≤3%

6) Méo dạng sóng điện áp: ≤ 5 ％

7) Điều kiện làm việc

nhiệt độ: -10 ℃ ~ + 40 ℃

độ ẩm: ≤ 85 ％ RH

8) Nguồn cung cấp: AC220V ± 10%, 50 / 60Hz

Máy đo tần số cực thấp VLF-80 là công cụ kiểm tra mạnh mẽ để đo cáp điện hoặc máy móc quay (động cơ / máy phát điện) ở 0,1Hz, 0,05Hz hoặc 0,02Hz.
