ISO9001 RS485 Giám sát DGA Trực tuyến Ảnh đa dụng Âm thanh

Bộ giám sát DGA nhiều biến áp khí

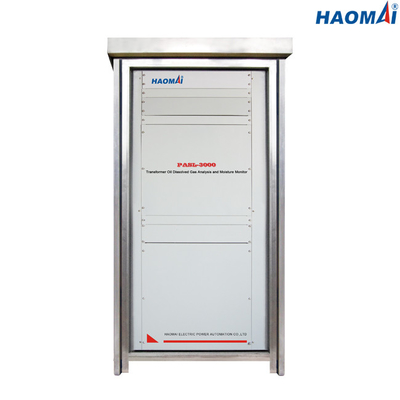

Mô hình: PASL-3000

Sử dụng sáng tạo công nghệ laser bán dẫn và công nghệ phát hiện quang phổ âm thanh, Bộ giám sát DGA nhiều biến áp khí PASL-3000 có thể đo Hydro (H2), Carbon Monoxide (CO), Carbon Dioxide (CO2), Methane (CH4), Acetylene (C2H2) , Ethane (C2H6), Ethylene (C2H4) vv các loại khí hòa tan theo tiêu chuẩn quốc tế cũng như độ ẩm (H2O) trong dầu.Phép đo trực tuyến cho phép người dùng phát hiện và chẩn đoán toàn bộ các lỗi máy biến áp.

PASL-3000 là thiết bị giám sát máy biến áp trực tuyến DGA, được sử dụng rộng rãi để giám sát các máy biến áp cỡ vừa và lớn trong lĩnh vực phát điện, truyền tải hoặc công nghiệp.

Những đặc điểm chính

● Bộ phận giám sát này giới thiệu công nghệ laze bán dẫn và công nghệ quang phổ âm thanh vào một lĩnh vực mới, có tác dụng đáng kể trong việc phát hiện khí hòa tan trong dầu máy biến áp, cải thiện tỷ lệ phát hiện lỗi trong giai đoạn đầu của máy biến áp chính và giảm tỷ lệ sự cố và chi phí vận hành và bảo trì.

● Đo lường và phân tích khí hòa tan tất cả các thành phần.Áp dụng quang phổ âm thanh để đo hàm lượng thành phần khí của Hydro (H2), Carbon Monoxide (CO), Carbon Dioxide (CO2), Methane (CH4), Acetylene (C2H2), Ethane (C2H6), Ethylene (C2H4), độ ẩm ( H2O) vv 8 loại khí, cũng có thể được mở rộng để đo hàm lượng thành phần của Nitơ (N2) và Oxy (O2).

● Không tốn gas, không cần bảo trì, không cần lắp đặt cắt điện.Mẫu dầu được lấy mẫu trực tiếp qua đầu vào dầu, và mẫu dầu được đưa trở lại thùng dầu sau khi phân tích nên không bị cắt điện trong quá trình lắp đặt.Không cần khí mang và hiệu chuẩn lại trong quá trình vận hành, điều này thực sự không cần bảo trì.

● Kiểm tra chính xác băng thông hẹp, tránh nhiễu.Nguồn sáng laser, không có bộ lọc, có thể tránh nhiễu chéo chính xác khi phát hiện khí lỗi hỗn hợp, độ chính xác đo cao, độ lặp lại tốt.

● Khử khí chân không ở nhiệt độ không đổi, an toàn và đáng tin cậy.Hiệu quả khử khí cao, mẫu dầu khử khí không tiếp xúc với không khí bên ngoài, mẫu dầu "0" ô nhiễm "0" mất mát, để đảm bảo an toàn của máy biến áp trở lại dầu.

● Laser điều biến điện tử tránh được các lỗi cấu trúc cơ học.Tia laser được điều khiển bằng tín hiệu điện để tạo ra tín hiệu quang xung, thay thế đĩa điều chế của hệ thống quang phổ nguồn ánh sáng hồng ngoại truyền thống, giảm rung và suy hao cơ học, đồng thời giảm tỷ lệ hỏng hóc của thiết bị.

● Hiển thị thiết bị đầu cuối từ xa.Màn hình hỗ trợ giao thức MODBUS và IEC61850, có thể cung cấp hiển thị thiết bị đầu cuối từ xa, bao gồm trạng thái hoạt động của thiết bị, dữ liệu đo thời gian thực, đồ thị phân tích cột dữ liệu, đồ thị xu hướng, báo cáo và lời nhắc cảnh báo.

● Truyền thông nhiều dữ liệu, quản lý tập trung từ xa.Phần mềm quản lý tập trung từ xa tiên tiến có thể tóm tắt và theo dõi trạng thái chạy và dữ liệu kiểm tra của nhiều màn hình, đồng thời cung cấp kết quả phân tích và chẩn đoán xu hướng hoàn hảo.Nó hỗ trợ các chế độ giao tiếp RS485, Ethernet, GPRS, Cáp quang, v.v.

Thông số kỹ thuật

Bộ giám sát DGA Multiple Gas Transformer PASL-3000 là thiết bị trực tuyến đáng tin cậy để giám sát Hydro (H2), Carbon Monoxide (CO), Carbon Dioxide (CO2), Methane (CH4), Acetylene (C2H2), Ethane (C2H6), Ethylene (C2H4) vv các khí hòa tan và hơi ẩm (H2O) của các máy biến áp cỡ vừa và lớn trong nhà máy điện hoặc trạm biến áp.
