| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015, Type Test Report, Calibration Report |
| Số mô hình: | RELAYSTAR-7000 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Hộp đựng vận chuyển + Hộp đựng ván ép |
| Thời gian giao hàng: | 10-15 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Hệ thống kiểm tra rơle, Bộ kiểm tra rơle, Máy kiểm tra rơle, Bộ kiểm tra tiêm thứ cấp | Sản lượng hiện tại: | 6x0… 30A |
|---|---|---|---|
| Đầu ra điện áp: | 6x0… 150V | Độ chính xác đầu ra: | ≤0,1% cho đầu ra AC |
| Thử nghiệm IEC 61850: | Có sẵn | Hoạt động: | chế độ cục bộ + chế độ PC |
| Làm nổi bật: | Bộ thử nghiệm rơ le bảo vệ 30A,Bộ thử nghiệm rơ le bảo vệ IEC61850,Bộ thử nghiệm rơ le bảo vệ đa chế độ |
||

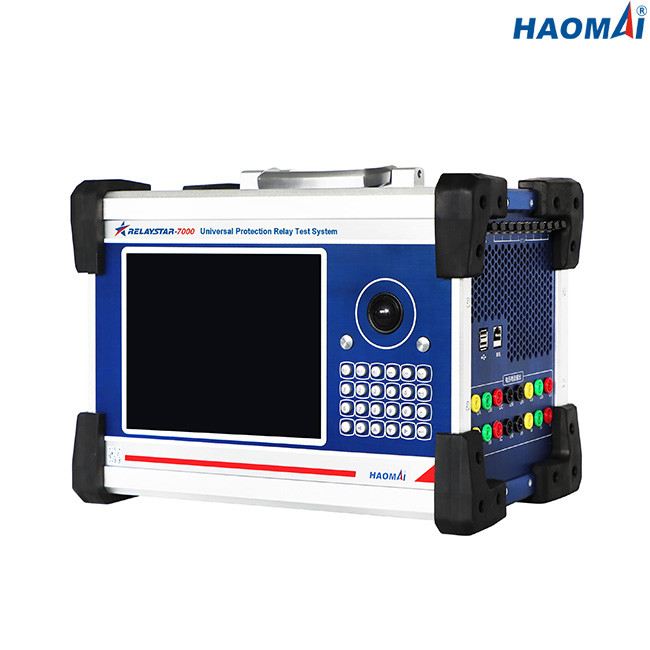

Bộ kiểm tra rơ le bảo vệ phổ quát
Mô hình: RELAYSTAR-7000
RELAYSTAR-7000 là bộ thử nghiệm rơ le bảo vệ mạnh mẽ nhất để thử nghiệm tất cả các thế hệ và loại rơ le bảo vệ, bao gồm các thiết bị bảo vệ dựa trên IEC 61850 và Bộ hợp nhất.
RELAYSTAR-7000 tích hợp giao diện giao thức IEC61850 để thử nghiệm rơ le với giao tiếp trạm biến áp dựa trên Ethernet
RELAYSTAR-7000 có thể được vận hành trực tiếp từ bảng điều khiển phía trước bằng màn hình đồ họa màu lớn, bộ chọn xoay, bàn phím và các phím chức năng.
Cổng Ethernet cho phép điều khiển RELAYSTAR-7000 bằng phần mềm kiểm tra nâng cao chạy PC.
Những đặc điểm chính
● Giải pháp thử nghiệm đa năng cho rơ le bảo vệ dựa trên cơ điện, trạng thái rắn và bộ vi xử lý, bộ hợp nhất và IED
● Màn hình LCD TFT màu lớn hiển thị
● Có cả kiểm tra cục bộ và kiểm tra từ xa trên PC
● Công suất đầu ra cao hơn
● Khả năng kiểm tra trạng thái ổn định và động
● Thực hiện các thử nghiệm tạm thời
● Thực hiện các bài kiểm tra đầu cuối bằng GPS hoặc IRIG-B
● Giao diện giao thức IEC61850
Thông số kỹ thuật
Đầu ra dòng điện và điện áp chung
| Máy phát điện hiện tại | Thiết lập phạm vi | 6 pha AC (LN): 6x0… 30A |
| DC (LN): 6x0… ± 10 A | ||
| Quyền lực | 6 pha AC (LN): 6x450VA tại 30A | |
| DC (LN): 6x120VA ở 10A | ||
| Sự chính xác | AC: ± 1mA (≤0,2A), ≤0,1% (0,2 ~ 30A) | |
| DC: ± 5mA (0,2 ~ 0,5A), ≤0,2% (0,5 ~ 10A) | ||
| Nghị quyết | 1mA | |
| Máy phát điện áp | Thiết lập phạm vi | 6 pha AC (LN): 6x0… 150V |
| DC (LN): 6x0… ± 160V | ||
| Quyền lực | 6 pha AC (LN): 6x80VA ở 150V | |
| DC (LN): 6x80VA ở 160V | ||
| Sự chính xác | AC: ± 2mV (0,2 ~ 2V), ≤0,1% (2 ~ 150V) | |
| DC: ± 10mV (0,5 ~ 5V), ≤0,2% (5 ~ 160V) | ||
| Nghị quyết | 1mV | |
| Máy phát điện chung | Tính thường xuyên | phạm vi: 0 ~ 1200Hz |
| độ chính xác: <1mHz (0 ~ 65Hz), <10mHz (65 ~ 450Hz), <20mHz (450 ~ 1200Hz) | ||
| độ phân giải: 0,001Hz | ||
| Giai đoạn | phạm vi: -360 ° ~ + 360 ° | |
| độ chính xác: 0,1 ° | ||
| độ phân giải: 0,01 ° | ||
| Harmonic | thứ tự chồng chất: 2 ~ 24 lần | |
| biến dạng: ≤0,5% |
Giao diện Truyền thông Ethernet
| Cách thức | 10 / 100Base-TX (10 / 100Mbit, xoắn đôi, tự động giao nhau) |
| Số lượng cổng | 2 |
| Loại giao diện | RJ45 |
| Chỉ báo trạng thái | Đèn LED |
Giao diện truyền thông cáp quang
| Cách thức | 100Base-FX (100Mbit, cáp quang, song công) |
| Số lượng cổng | số 8 |
| Loại giao diện | LC |
| Loại sợi | 62,5 / 125μm (sợi quang đa chế độ) |
| Bước sóng | 1310nm |
| Khoảng cách truyền | > 1km |
| Chỉ báo trạng thái | Đèn LED |
Giao diện FT3
| Số lượng cổng | 9 (8 để truyền, 1 để nhận) |
| Loại giao diện | ST |
| Loại sợi | 62,5 / 125μm (sợi quang đa chế độ) |
| Bước sóng | 850nm |
Đầu vào nhị phân
| Con số | số 8 |
| Gõ phím | liên hệ không tiềm năng hoặc liên hệ không hoạt động (nhận dạng tự động) |
| Đặc điểm ngưỡng | “0”: 0 ～ 6V;“1”: 12V ～ 250V |
Đầu ra nhị phân
| Con số | 4 |
| Gõ phím | liên hệ nhàn rỗi |
| Phá vỡ công suất | 250VAC / 0,5A;250VDC / 0,2A |
Giám sát và Ghi âm tích hợp
| Giám sát | dòng điện và đầu ra điện áp |
| ghi âm | đầu ra tương tự, trạng thái đầu vào / đầu ra nhị phân |
| Cách thức | giám sát thời gian thực, không cần đi dây bên ngoài |
| Độ dài ghi âm | không giới hạn (cho đến khi đầy bộ nhớ trong) |
Nguồn cấp
| Điện áp đầu vào danh nghĩa | tùy chỉnh (AC230V / 120V ± 10%, 1 pha) |
| Tần số danh nghĩa | 50/60 Hz |
| Đánh giá hiện tại | 10A ở 230V / 12A ở 120V |
| Sự liên quan | Ổ cắm AC tiêu chuẩn (IEC 60320) |
Điều kiện môi trường
| Nhiệt độ hoạt động | 0 ... +50 ° C (+32 ... +122 ° F) |
| Nhiệt độ bảo quản | -25 ... +70 ° C (-13 ... +158 ° F) |
| Phạm vi độ ẩm | độ ẩm tương đối 5 ... 95%, không ngưng tụ |
| Rung động | IEC 60068-2-6 (20m / s2 ở 10 ... 150 Hz) |
Điều khoản khác
| Cân nặng | 19,5kg (42,99 lb) |
| Kích thước (Rộng x Cao x Dày, không có tay cầm) | 405 × 295 × 250mm (15,94x11,61x9,84 in) |
Tiêu chuẩn an toàn, tương thích điện từ
| EMC | Sản phẩm tuân thủ Chỉ thị tương thích điện từ (EMC) 2004/108 / EC (CE phù hợp). |
| Sản phẩm tuân thủ Chỉ thị điện áp thấp 2006/95 / EC (tuân theo CE). | |
| Sự an toàn | IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2 / 3 |
| IEC 61010-1 |
Bộ kiểm tra rơ le bảo vệ đa năng RELAYSTAR-7000 kết hợp hiệu suất vượt trội của nó như một thiết bị kiểm tra rơ le và hiệu chuẩn với các phương tiện đo lường và ghi kết hợp (thông điệp GOOSE tương tự, nhị phân, IEC 61850 và SV).
Bộ thử nghiệm rơ le bảo vệ đa năng RELAYSTAR-7000 đã vượt qua Thử nghiệm kiểu tại phòng thí nghiệm KETOP Trung Quốc được công nhận theo tiêu chuẩn ISO / IEC 17025.
