| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HAOMAI |
| Chứng nhận: | ISO9001:2015, CE, Type Test Report, Calibration Report |
| Số mô hình: | RELAYSTAR-1600 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Hộp đựng vận chuyển + Hộp đựng ván ép |
| Thời gian giao hàng: | 5-10 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 400 bộ mỗi tháng |
| tên sản phẩm: | Bộ kiểm tra tiếp sức, Bộ kiểm tra tiếp sức, Bộ kiểm tra tiếp sức, Bộ kiểm tra tiêm thứ cấp | Sản lượng hiện tại: | 6x0… 40A |
|---|---|---|---|
| Đầu ra điện áp: | 6x0… 150V | Độ chính xác đầu ra: | ≤0,1% cho đầu ra AC |
| Max. Tối đa output power Công suất ra: | 1x1000VA ở 240A | Hoạt động: | chế độ cục bộ + chế độ PC |
| Làm nổi bật: | Bộ kiểm tra rơ le bảo vệ 150V,Bộ kiểm tra rơ le bảo vệ 40A,Bộ kiểm tra rơ le bảo vệ siêu di động |
||

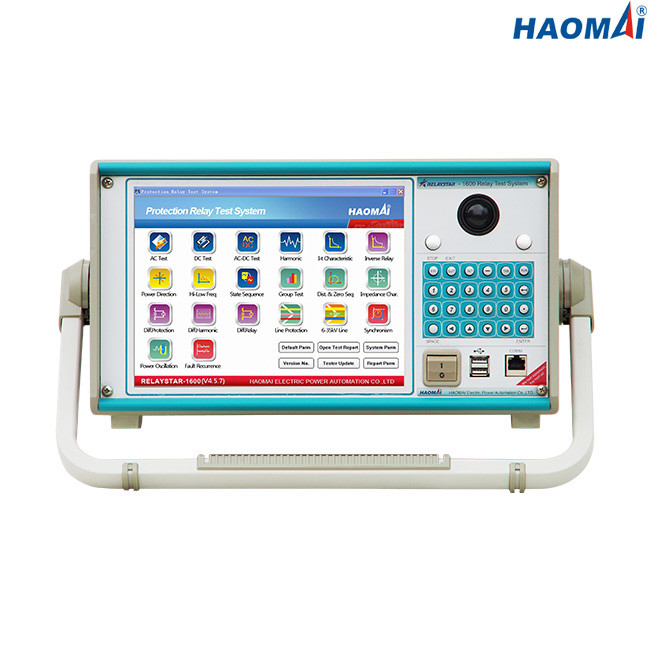

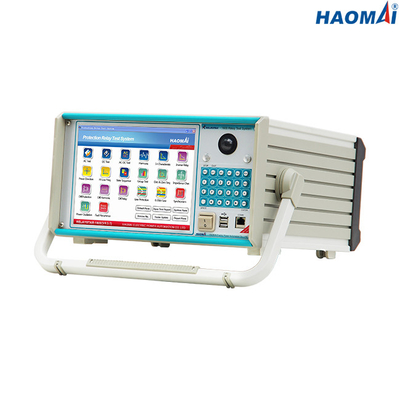

Bộ kiểm tra rơ le bảo vệ 6 pha công suất cao
Mô hình: RELAYSTAR-1600
RELAYSTAR-1600 là bộ thử nghiệm rơ le bảo vệ 6 pha đa năng để thử nghiệm tất cả các thế hệ và loại rơ le bảo vệ, có thể xuất ra dòng điện 6 pha (6x0… 40A) và điện áp 6 pha (6x0… 150V).
RELAYSTAR-1600 là sự lựa chọn tuyệt vời khi bạn muốn dòng điện và công suất đầu ra cao hơn (6x0… 40A, 6x300VA; 1x0… 240A, 1x1000VA) để kiểm tra rơle điện cơ chịu tải cao.
RELAYSTAR-1600 có thể hoạt động mà không cần PC.Nó kết hợp PC công nghiệp nhúng, màn hình TFT LCD 10,4 inch màu đầy đủ, chuột và bàn phím tích hợp để thao tác cục bộ dễ dàng hơn.
Bộ thử nghiệm rơ le bảo vệ 6 pha công suất cao RELAYSTAR-1600 có thể được đồng bộ hóa để thực hiện thử nghiệm đầu cuối với các bộ thử nghiệm được phân bổ trong các trạm biến áp khác nhau thông qua GPS tích hợp của nó.
Những đặc điểm chính
1) Ngõ ra dòng điện 6 pha (6 × 40A) + điện áp 6 pha (6 × 150V)
2) Máy tính công nghiệp nhúng với màn hình LCD 10,4 inch
3) Hoạt động có hoặc không có PC
4) Bộ khuếch đại hiệu suất cao
5) Công suất đầu ra cao hơn: 1x1000VA @ 240A
6) Kiểm tra từ đầu đến cuối với GPS tích hợp
7) Phần mềm RELAYSTAR tuyệt vời để kiểm tra máy tính cục bộ và từ xa
Thông số kỹ thuật
Máy phát điện hiện tại
| Thiết lập phạm vi | 6 pha AC (LN) | 6x0… 40A |
| AC 3 pha (LN) | 3x0… 80A | |
| AC 1 pha (LL-LN) | 1x0… 240A | |
| DC (LN) | 6x0… ± 20 A | |
| Quyền lực | 6 pha AC (LN) | 6x300VA ở 40A |
| AC 3 pha (LN) | 3x450VA ở 80A | |
| AC 1 pha (LL-LN) | 1x1000VA ở 240A | |
| DC (LN) | 6x120VA ở 20A | |
| Sự chính xác | AC: ± 1mA (≤0,2A), ≤0,1% (0,2 ~ 40A) | |
| DC: ± 5mA (0,2 ~ 0,5A), ≤0,2% (0,5 ~ 20A) | ||
| Nghị quyết | 1mA | |
Máy phát điện áp
| Thiết lập phạm vi | 6 pha AC (LN) | 6x0… 150V |
| AC 3 pha (LN) | 3x0… 300V | |
| DC (LN) | 6x0… ± 175V | |
| Quyền lực | 6 pha AC (LN) | 6x80VA ở 150V |
| AC 3 pha (LN) | 3x100VA ở 300V | |
| DC (LN) | 6x80VA ở 175V | |
| Sự chính xác | AC: ± 2mV (0,2 ~ 2V), ≤0,1% (2 ~ 150V) | |
| DC: ± 10mV (0,5 ~ 5V), ≤0,2% (5 ~ 175V) | ||
| Nghị quyết | 1mV | |
Nguồn cung cấp DC phụ trợ
| Dải điện áp | 110V / 220V (tối đa 1,5A) |
| Quyền lực | tối đa 165VA / 330VA |
Đầu vào nhị phân
| Con số | 10 |
| Đặc điểm đầu vào | liên hệ nhàn rỗi hoặc liên hệ tiềm năng không có |
| Đặc điểm ngưỡng | “0”: 0 ～ 6V;“1”: 12V ～ 250V |
| Tối đađo thời gian | 999999.999 giây |
| Thời gian chính xác | ± 1ms |
| Giải quyết thời gian | 1ms |
Đầu ra nhị phân
| Con số | số 8 |
| Gõ phím | liên hệ nhàn rỗi |
| Phá vỡ công suất | 250VAC / 0,5A, 250VDC / 0,2A |
Giám sát và Ghi âm tích hợp
| Giám sát | dòng điện và đầu ra điện áp |
| ghi âm | đầu ra tương tự, trạng thái đầu vào / đầu ra nhị phân |
| Cách thức | giám sát thời gian thực, không cần đi dây bên ngoài |
| Độ dài ghi âm | không giới hạn (cho đến khi đầy bộ nhớ trong) |
Máy phát điện chung
| Tính thường xuyên | phạm vi: 0 ~ 1200Hz |
| độ chính xác: <1mHz (0 ~ 65Hz); <10mHz (65 ~ 450Hz); <20mHz (450 ~ 1200Hz) | |
| độ phân giải: 0,001Hz | |
| Giai đoạn | phạm vi: -360 ° ~ + 360 ° |
| độ chính xác: 0,1 ° | |
| độ phân giải: 0,01 ° | |
| Harmonic | thứ tự chồng chất: 2 ~ 24 lần |
| biến dạng: ≤0,5% |
Nguồn cấp
| Điện áp đầu vào danh nghĩa | tùy chỉnh (AC 220V / 230V / 120V / 127V ± 10%, 1 pha) |
| Tần số danh nghĩa | 50/60 Hz |
| Đánh giá hiện tại | 10A ở 230V / 12A ở 115V |
| Sự liên quan | ổ cắm AC tiêu chuẩn (IEC 60320) |
Điều kiện môi trường
| Nhiệt độ hoạt động | 0 ... +50 ° C (+32 ... +122 ° F) |
| Nhiệt độ bảo quản | -25 ... +70 ° C (-13 ... +158 ° F) |
| Phạm vi độ ẩm | độ ẩm tương đối 5 ... 95%, không ngưng tụ |
| Rung động | IEC 60068-2-6 (20m / s2 ở 10 ... 150 Hz) |
Điều khoản khác
| Cân nặng | 18kg (39,68 lb) |
| Kích thước (Rộng x Cao x Dày, không có tay cầm) | 420 × 360 × 210mm (16,54x14,17x8,27 in) |
| Cổng kết nối | 2 cổng USB2.0, 1 cổng Ethernet |
Bộ kiểm tra rơ le bảo vệ 6 pha công suất cao RELAYSTAR-1600 là lựa chọn ưu tiên cho các kỹ sư kiểm tra trong trường hợp cần khả năng vận chuyển tuyệt vời và đủ dòng điện 6 pha lên đến 40A.
Bộ thử nghiệm rơ le bảo vệ 6 pha công suất cao RELAYSTAR-1600 đã vượt qua Thử nghiệm loại tại phòng thí nghiệm KETOP Trung Quốc được công nhận theo tiêu chuẩn ISO / IEC 17025.
Bộ kiểm tra rơ le bảo vệ 6 pha công suất cao RELAYSTAR-1600 cũng được hiệu chuẩn trong phòng thí nghiệm của bên thứ ba được công nhận theo tiêu chuẩn ISO / IEC 17025.
Báo cáo Kiểm tra Kiểu và Báo cáo Hiệu chuẩn được hiển thị như bên dưới.
