Bộ thử nghiệm máy biến áp Delta 50,27 Lb Tan 12kV Multiphase

Hệ thống kiểm tra hệ số phân tán và điện dung

Mô hình: TDC3100

Hệ thống kiểm tra điện dung và công suất / hệ số tiêu tán TDC3100, cụ thể là Bộ kiểm tra C&DF, là hệ thống kiểm tra mạnh mẽ để phân tích tình trạng cách điện của thiết bị điện áp cao bằng cách đo hệ số công suất / tiêu tán và điện dung.

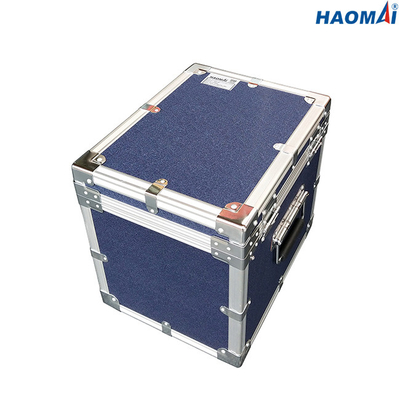

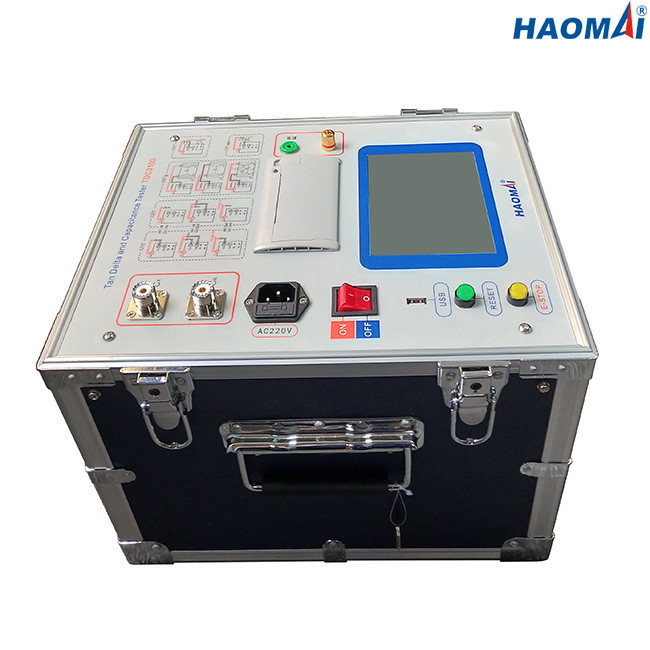

Hệ thống kiểm tra điện dung và công suất / hệ số tiêu tán TDC3100 có trọng lượng 22,8kg (50,27 lb), giúp dễ dàng vận chuyển đến các địa điểm thử nghiệm.Màn hình cảm ứng trên bảng điều khiển của TDC3100 giúp thao tác dễ dàng và nhanh chóng hơn.

Những đặc điểm chính

1) Tiêu chuẩn thử nghiệm: IEC60247

2) Chế độ kiểm tra có thể lựa chọn: UST, GST, GSTg

3) Phép đo hệ số công suất / hệ số tiêu tán (tan∂) cách điện 10 kV

4) Đo điện dung lên đến 60 nF ở 12 kV

5) Kiểm tra tỷ số CVT có sẵn (thích hợp cho CVT với cấp chính xác 1.0 hoặc 3.0)

6) Các mạch triệt nhiễu để thử nghiệm trong các điều kiện nhiễu hoặc nhiễu nghiêm trọng

7) Màn hình cảm ứng để thao tác dễ dàng và nhanh chóng

8) Máy in nhiệt tích hợp để in kết quả kiểm tra trực tiếp

Thông số kỹ thuật

● Tiêu chuẩn thử nghiệm: IEC60247

● Đầu ra HV bên trong: 0,5 ~ 12kV

Độ chính xác đầu ra: ± (đọc × 1%)

Độ phân giải: 100V

Dòng ra tối đa: 200mA

Công suất: 2000VA

● Nguồn điện tự kích thích: AC 0 ~ 50V / 15A

● Đo lường Hệ số phân tán (tgδ)

Phạm vi đo: không giới hạn

Độ chính xác: ± (đọc × 1% + 0,040%)

Độ phân giải: 0,001%

● Đo điện dung (Cx)

Dải đo: 15pF <Cx <300nF

Cx <60nF @ 12kV

Cx <150nF @ 5kV

Cx <300nF @ 1kV

Cx <300nF cho thử nghiệm CVT

Độ chính xác: ± (đọc × 1% + 1.00pF)

Độ phân giải: 0,001pF (4 kỹ thuật số hợp lệ)

● Kiểm tra tỷ lệ CVT (phù hợp với CVT với cấp chính xác 1.0 hoặc 3.0)

Phạm vi đo: 10 ~ 10000

Độ chính xác: 1%

● Tần suất

Tần số đơn: 50Hz hoặc 60Hz

Tần số thay đổi: 45Hz / 55Hz, 47.5Hz / 52.5Hz, 55Hz / 65Hz, 57.5Hz / 62.5Hz

● Máy in nhiệt tích hợp để in kết quả thử nghiệm

● Giao diện USB cho bộ nhớ tải xuống kết quả thử nghiệm

● Lưu trữ dữ liệu: 200 kết quả thử nghiệm có thể được lưu trữ vào máy thử nghiệm

● Nguồn điện: tùy chỉnh (AC 220V / 230V / 120V / 127V ± 10%, 1 pha), 50Hz / 60Hz

● Điều kiện môi trường

Nhiệt độ bảo quản: -20 ℃ ~ 60 ℃

Nhiệt độ hoạt động: -10 ℃ ~ 50 ℃

Độ ẩm: <90%

● Khác

Kích thước của máy chủ:350x270mx270mm (13,78x10,62x10,63 inch)

Trọng lượng của vật chủ: 22,8kg (50,27 lb)

● Chứng chỉ An toàn và EMC

An toàn: được thiết kế phù hợp với IEC61010-1

EMC: công nghiệp nhẹ IEC 61326

Hệ thống kiểm tra điện dung và công suất / hệ số tiêu tán TDC3100 (Bộ thử nghiệm C&DF) TDC3100 là thiết bị kiểm tra đáng tin cậy để kiểm tra hệ số tiêu tán (tgδ), hệ số công suất (PF) và điện dung (Cx) của máy biến áp, bộ ngắt mạch, máy quay, cáp, CVT, v.v. ..
